J661入门教程03.01:仿真测试

主程序

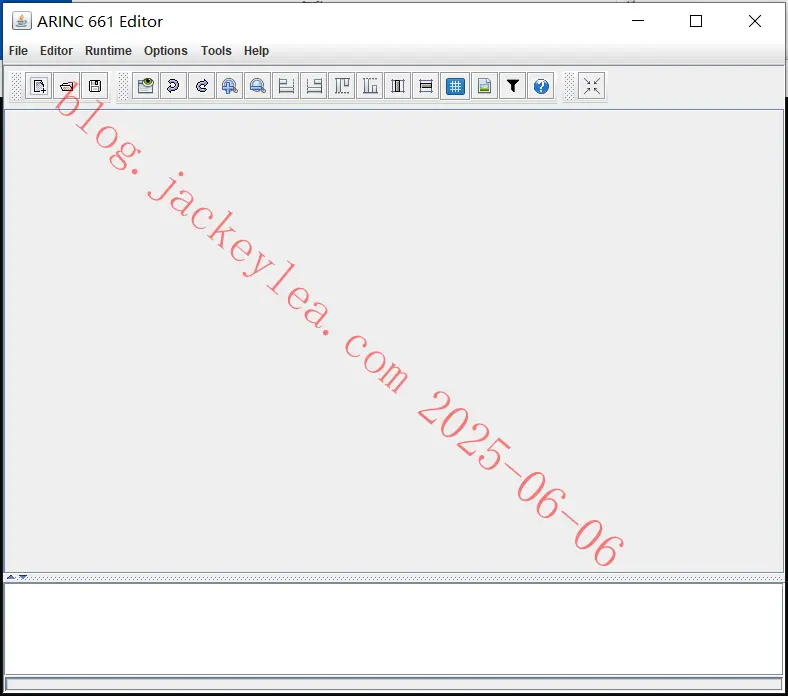

双击editor.bat运行程序。

编辑器

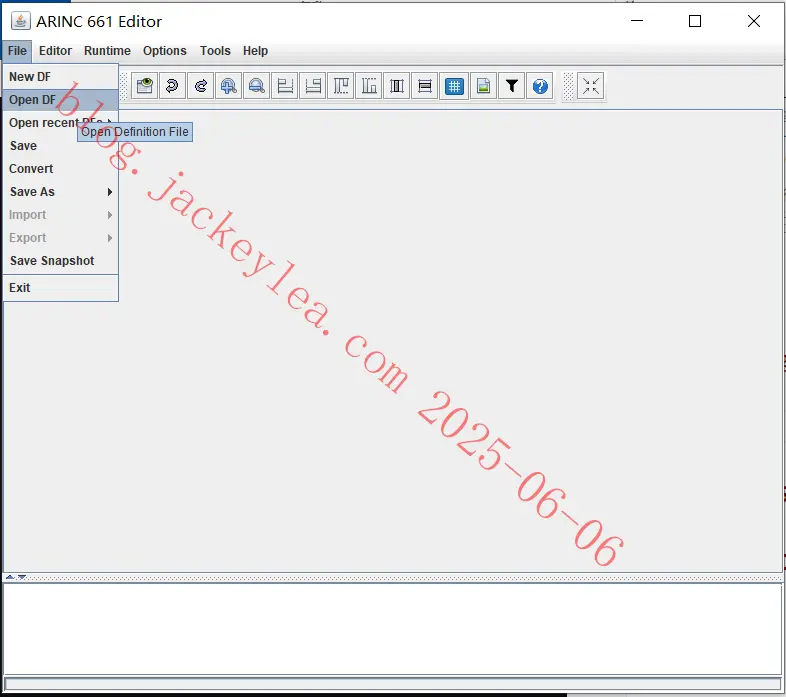

点击File菜单,选择Open DF

菜单

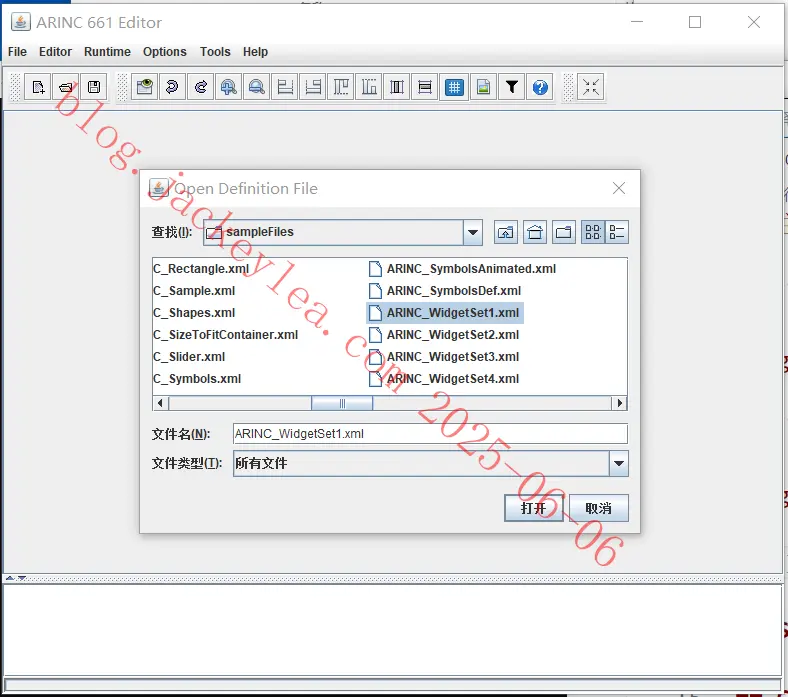

弹出文件选择对话框,进入sampleFiles文件夹,选择ARINC_WidgetSet1.xml

工程

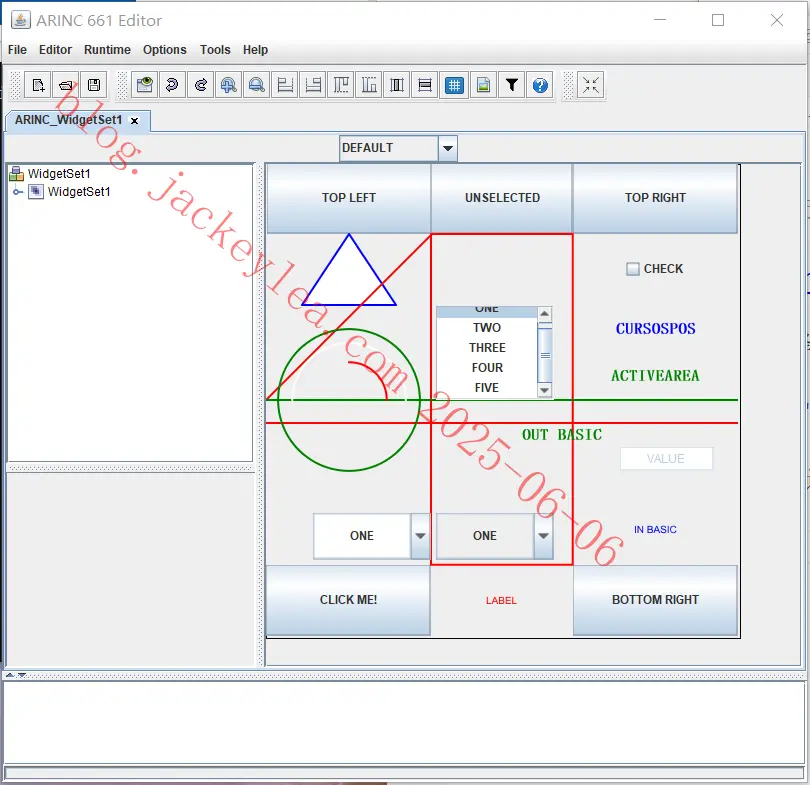

自动显示xml内容

界面

Server

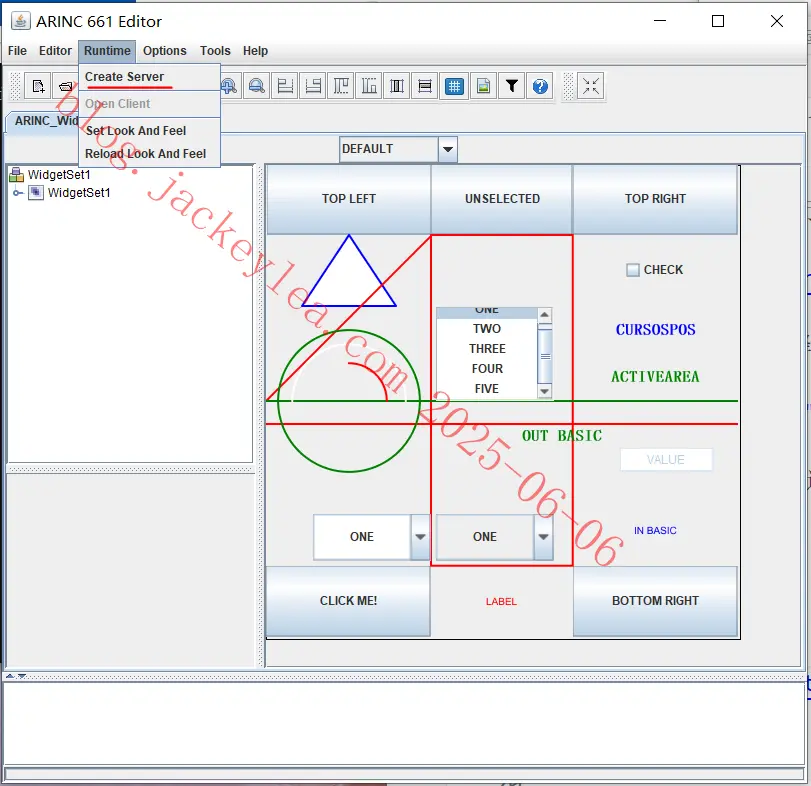

点击Runtime菜单的Create Server主菜单

菜单

弹出文件选择对话框,选择之前的那个ARINC_WidgetSet1文件打开。

Editor打开XML只是为了设计和预览。

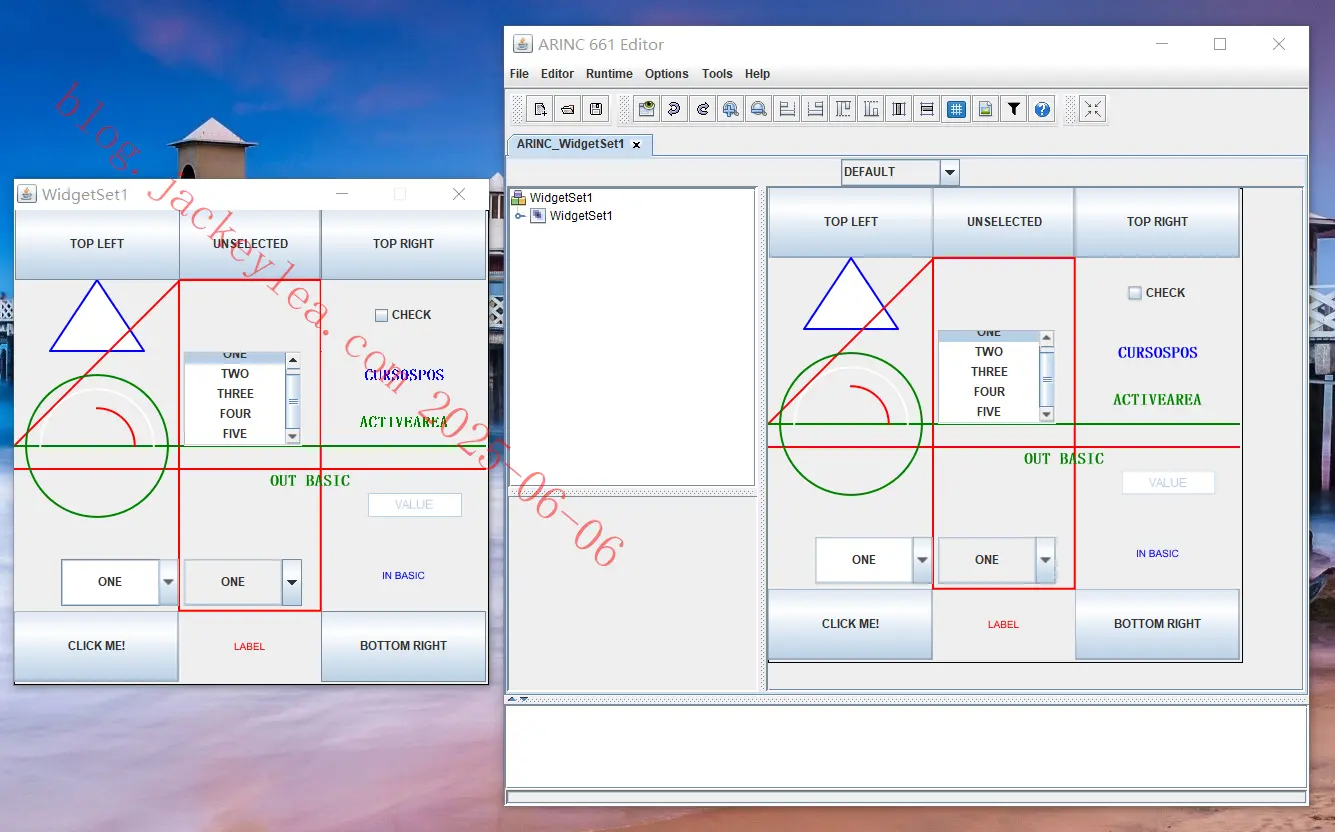

显示Server界面

Server

Server就是A661中的CDS

Client

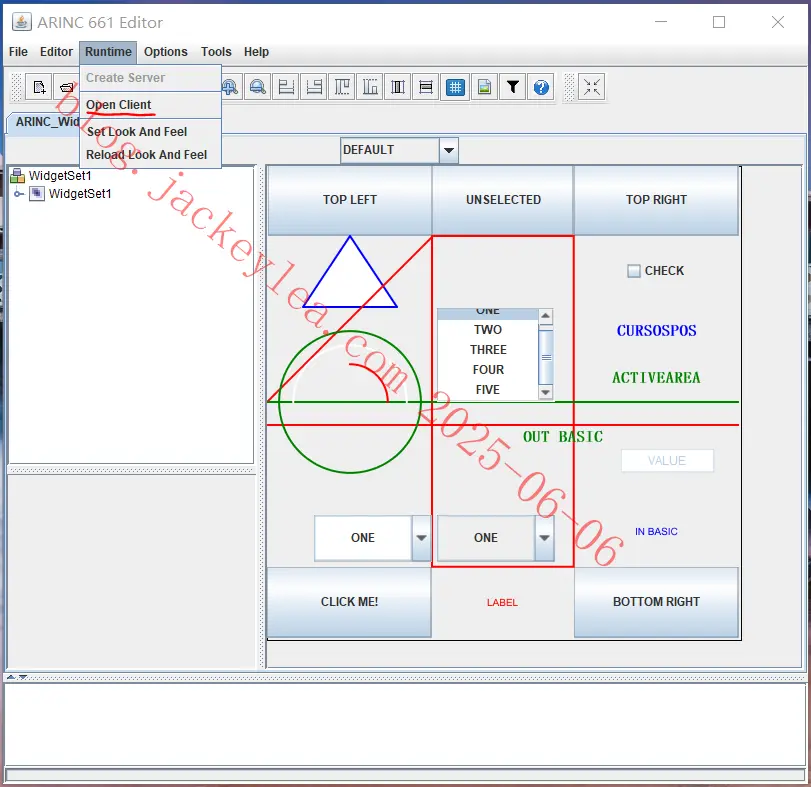

此时Create Client菜单处于可用状态。

菜单

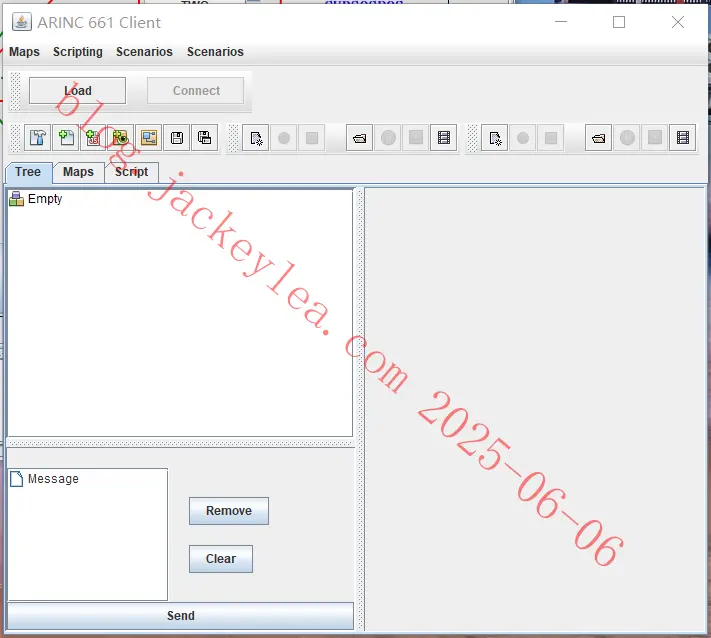

点击后显示Client界面

Client

Client就是A661中的UA

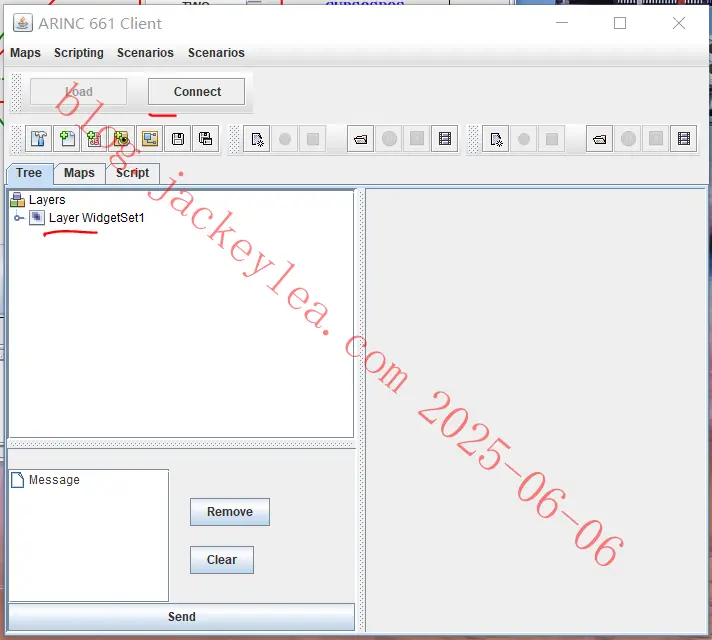

点击界面的Load按钮,加载ARINC_WidgetSet1.xml文件内容

加载

树状图中出现XML结构,按钮状态更新。

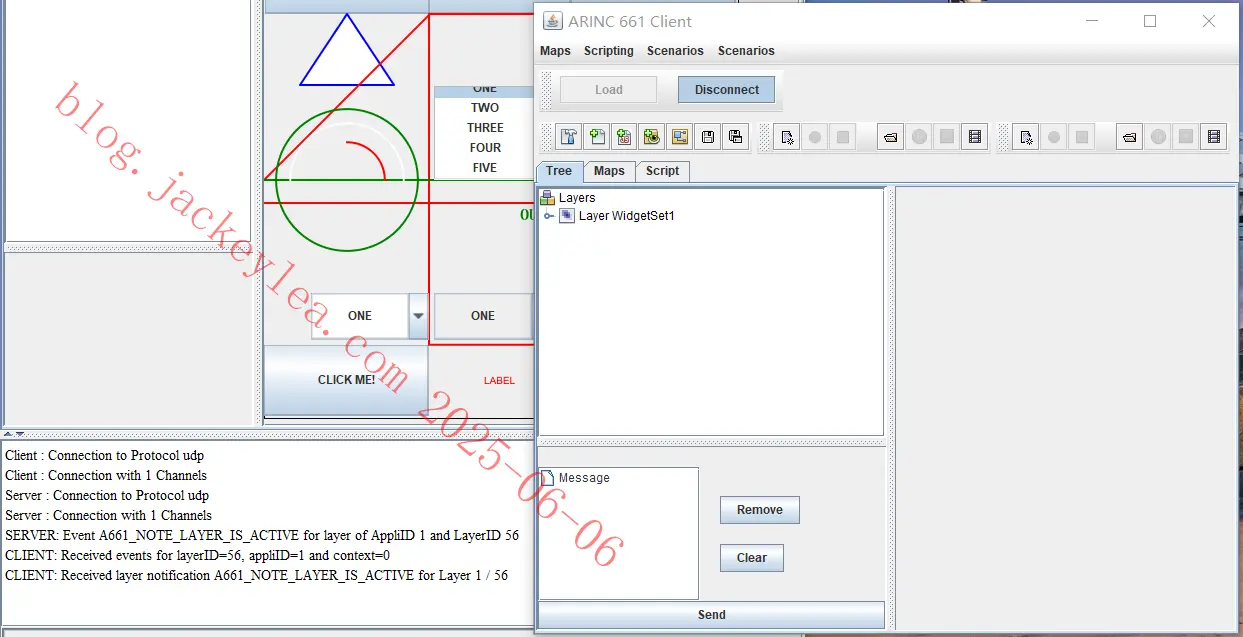

点击Connect按钮,连接Server。

加载

处于链接状态,编辑器有连接日志输出。

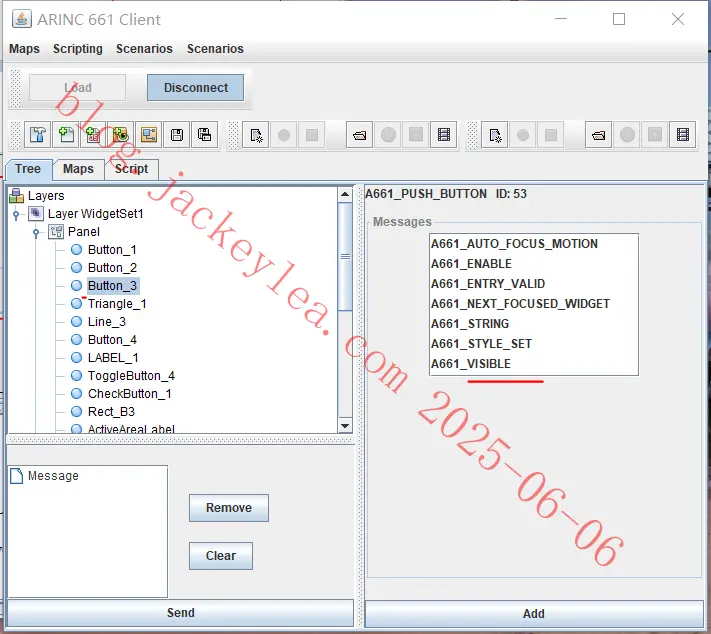

展开ARINC_WidgetSet1节点,可以看到ARINC_WidgetSet1的子节点。任意选择一个子结点,自动显示其属性接口

按钮

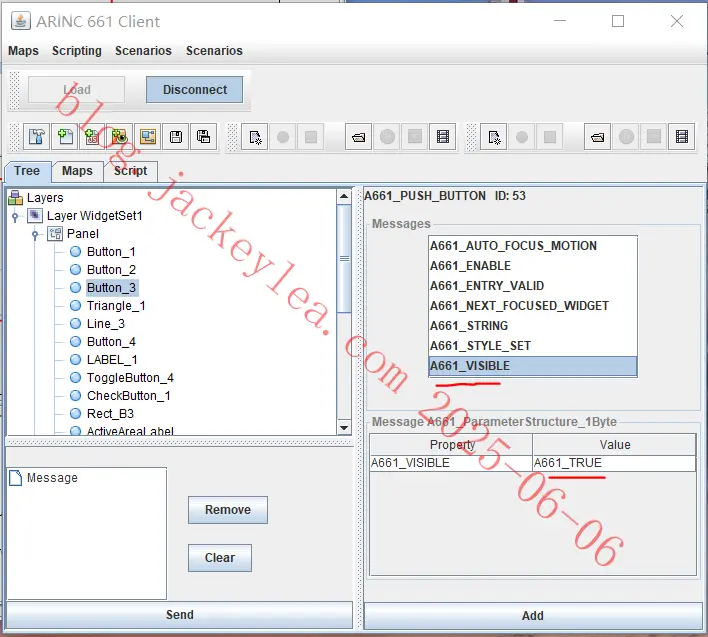

点击任意一个接口,显示接口的属性

属性

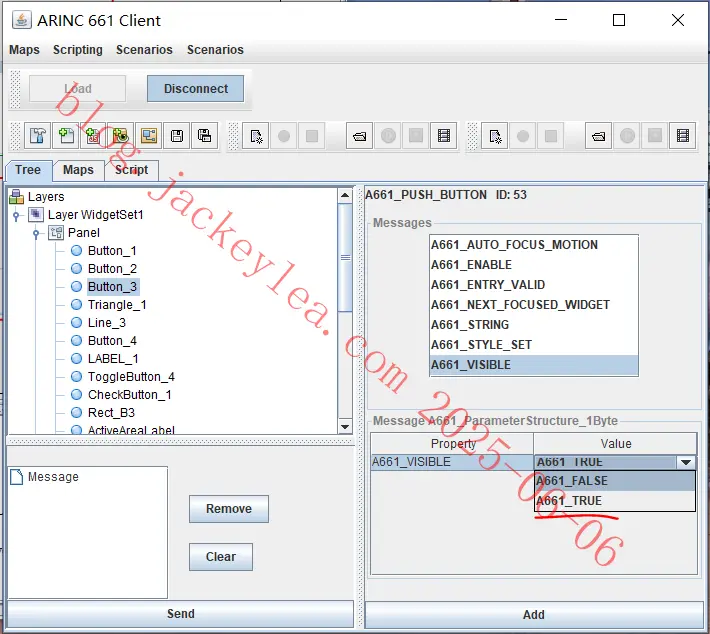

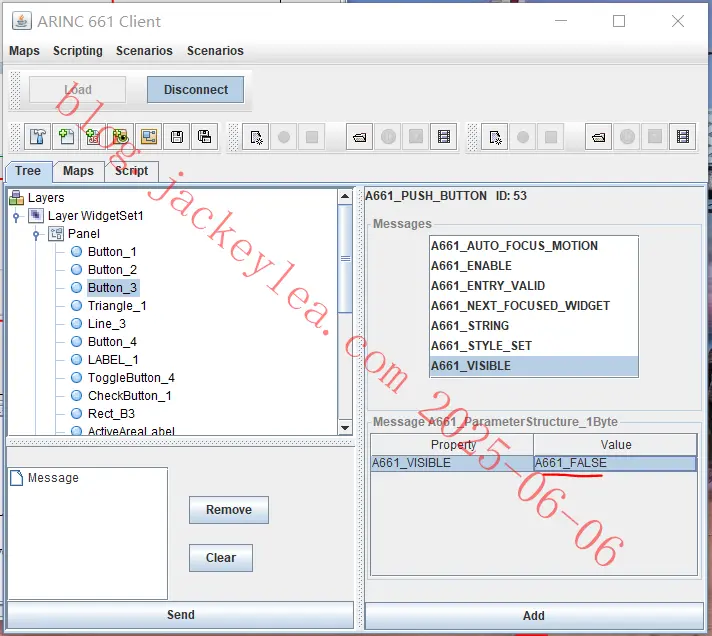

修改属性

属性

默认是TRUE,修改为FALSE

属性

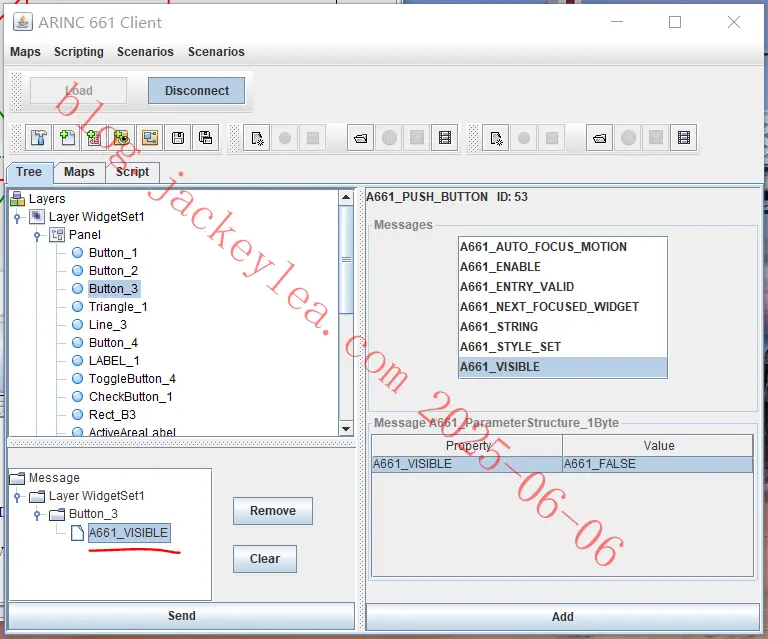

点击add按钮,添加此更改到消息队列

消息队列

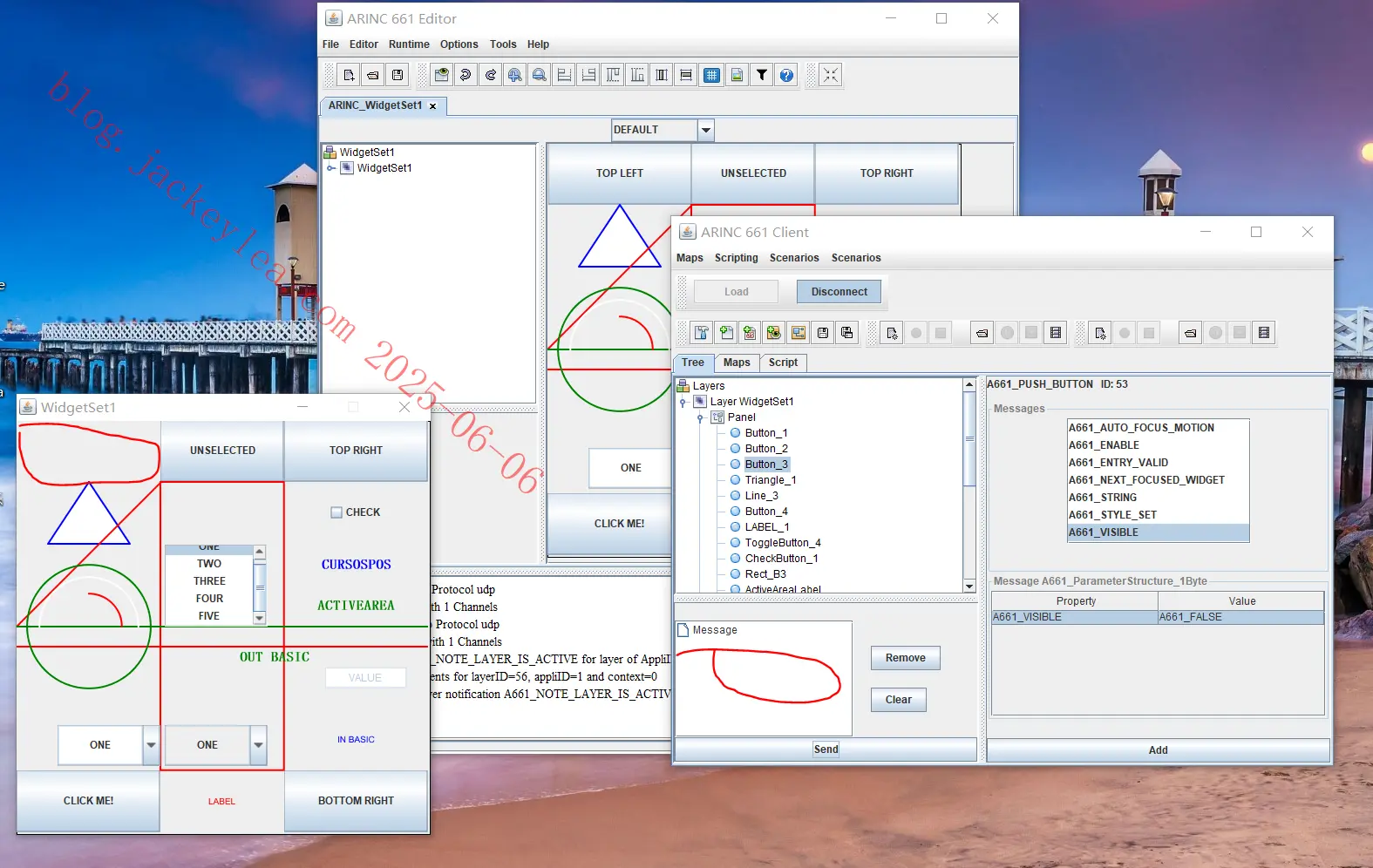

点击Send按钮,发送消息到Server

消息队列

左上角的按钮消失了,消息队列被清空。

点击Disconnect按钮或者直接关闭Client界面,断开连接。Server界面清空。

关闭链接
