Creator入门教程09:导入第三方工具模型

Creator入门教程索引:Creator入门教程索引

说明

Creator可以被调用,也可以调用别人。

本部分介绍Creator如何调用别人的软件以及与其他三维模型软件交互。

在菜单中可以看到Creator支持的导入模型格式。

导入

3D Studio Max

模型

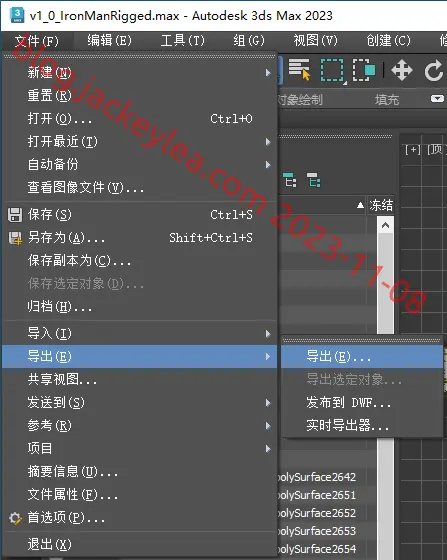

使用上一篇的钢铁侠模型,点击文件->导出->导出

导出

支持的格式为

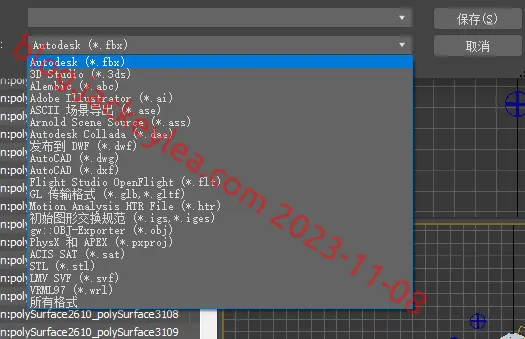

导出格式

两者重叠格式为

  • 3ds
  • fbx
  • dae
  • dxf
  • flt
  • obj
  • stl

3ds

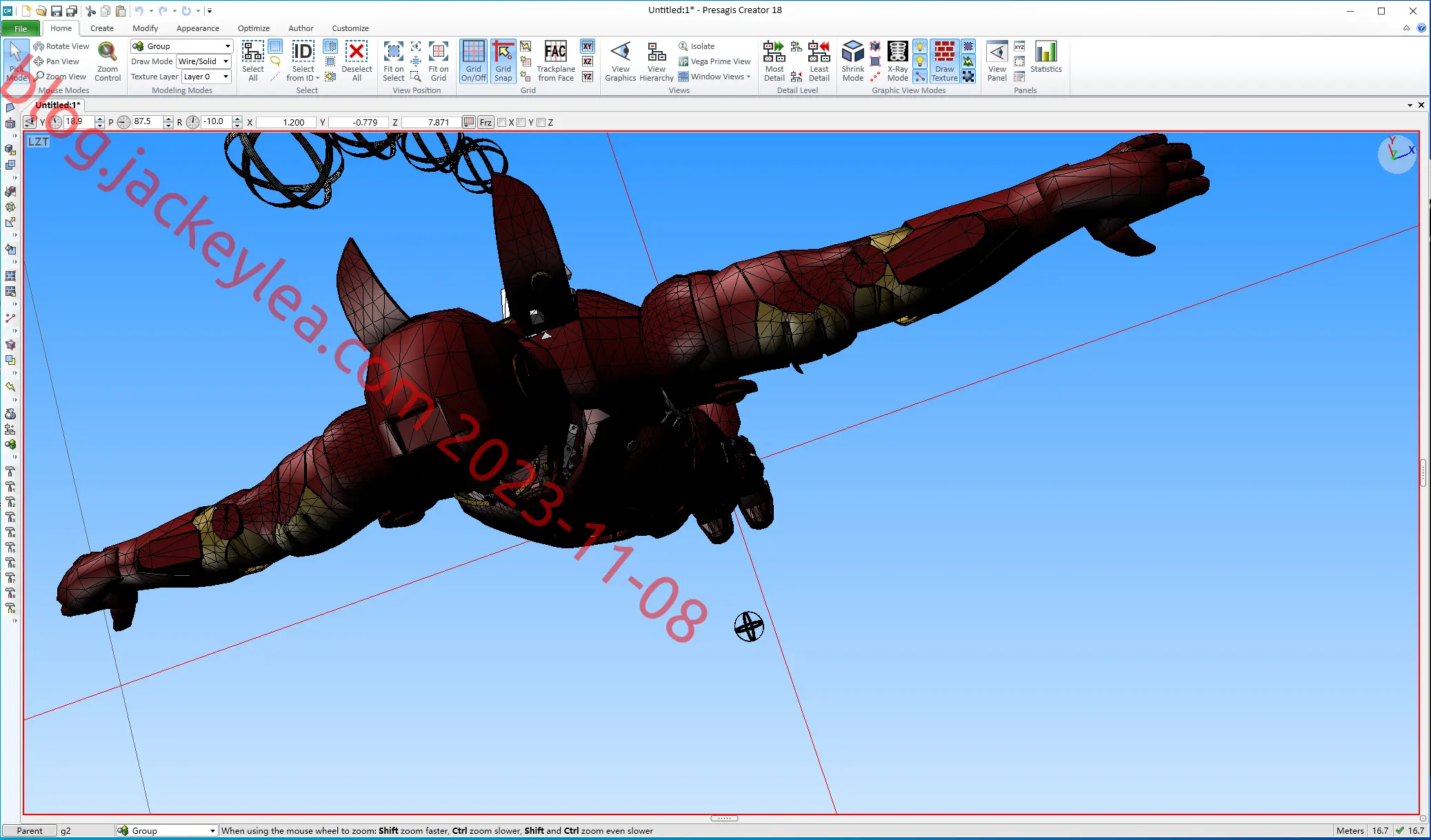

3ds模型

fbx

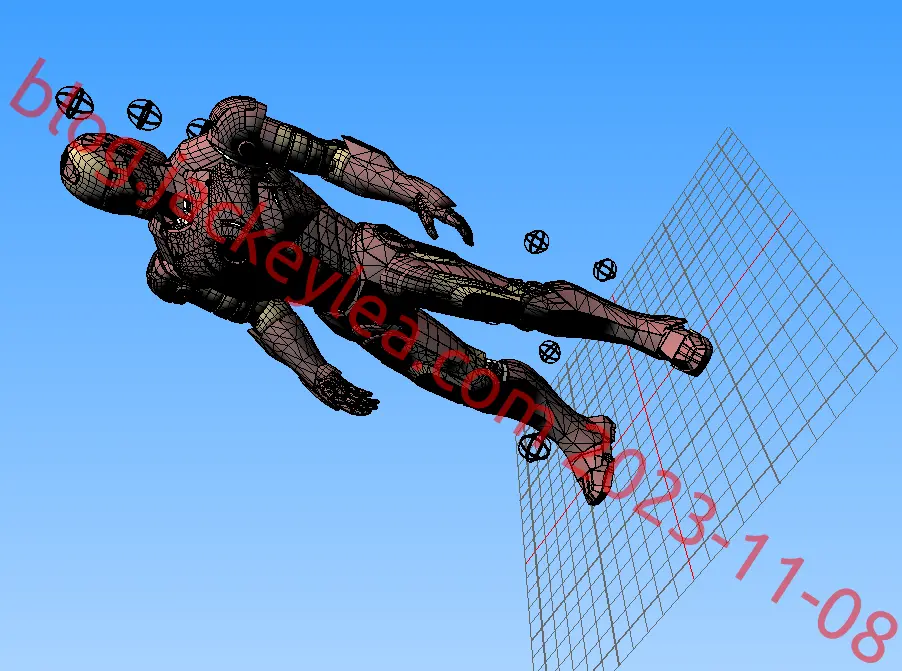

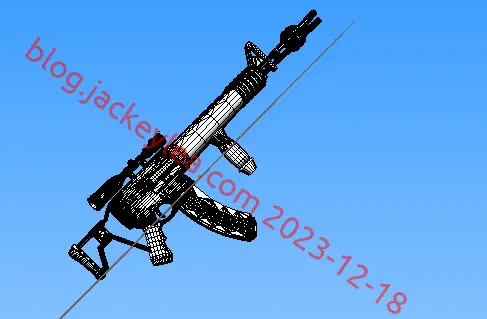

fbx模型

dae

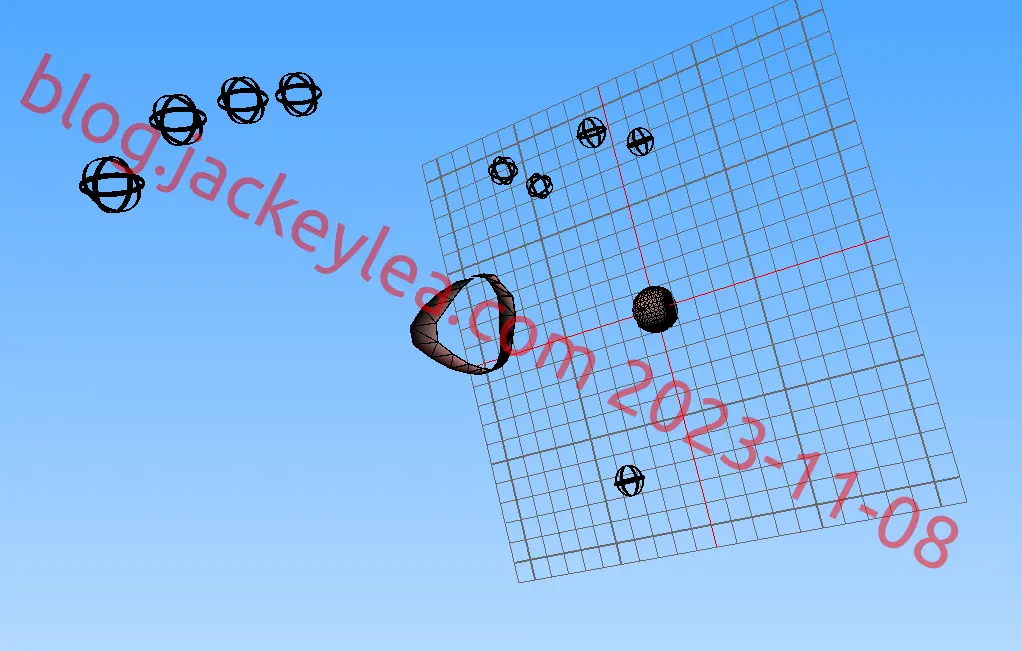

dae模型

丢失了大部分模型控件

dxf

以2013版导出,无效
以2010版导出,无效
2007/2004/2000未测试

flt

导出版本为15.8(3DS Max 2023支持的最新版,Creator 18支持的版本为16.7),

flt是creator原生格式,直接打开可以了。

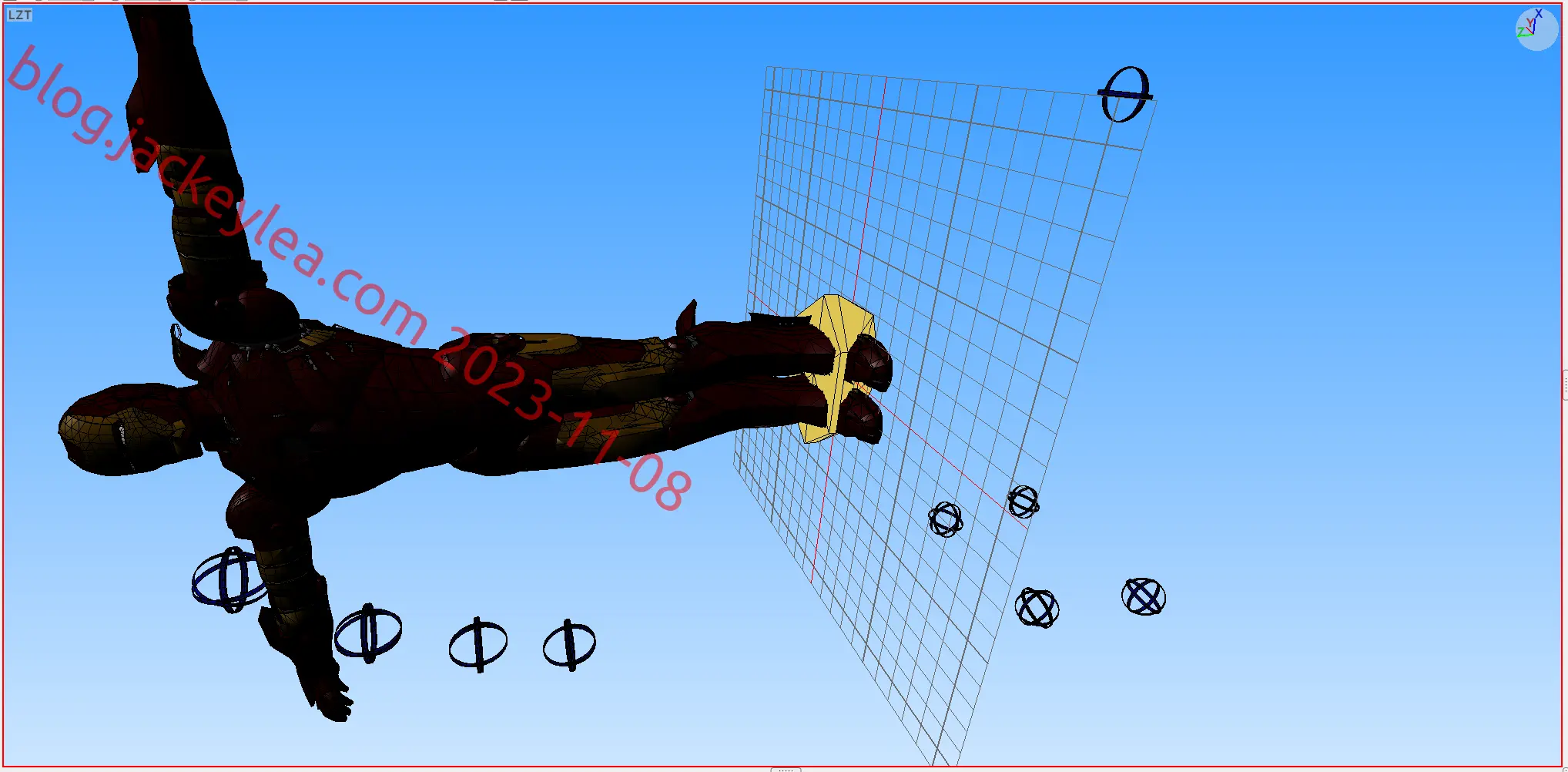

flt模型

obj

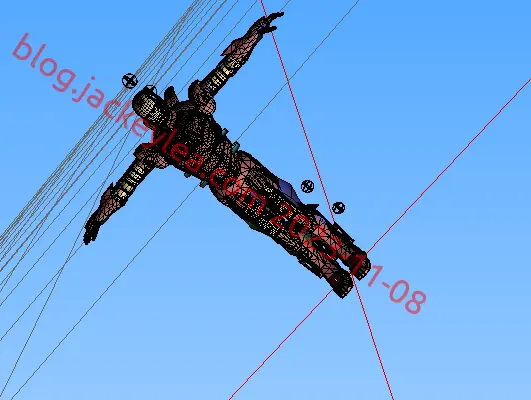

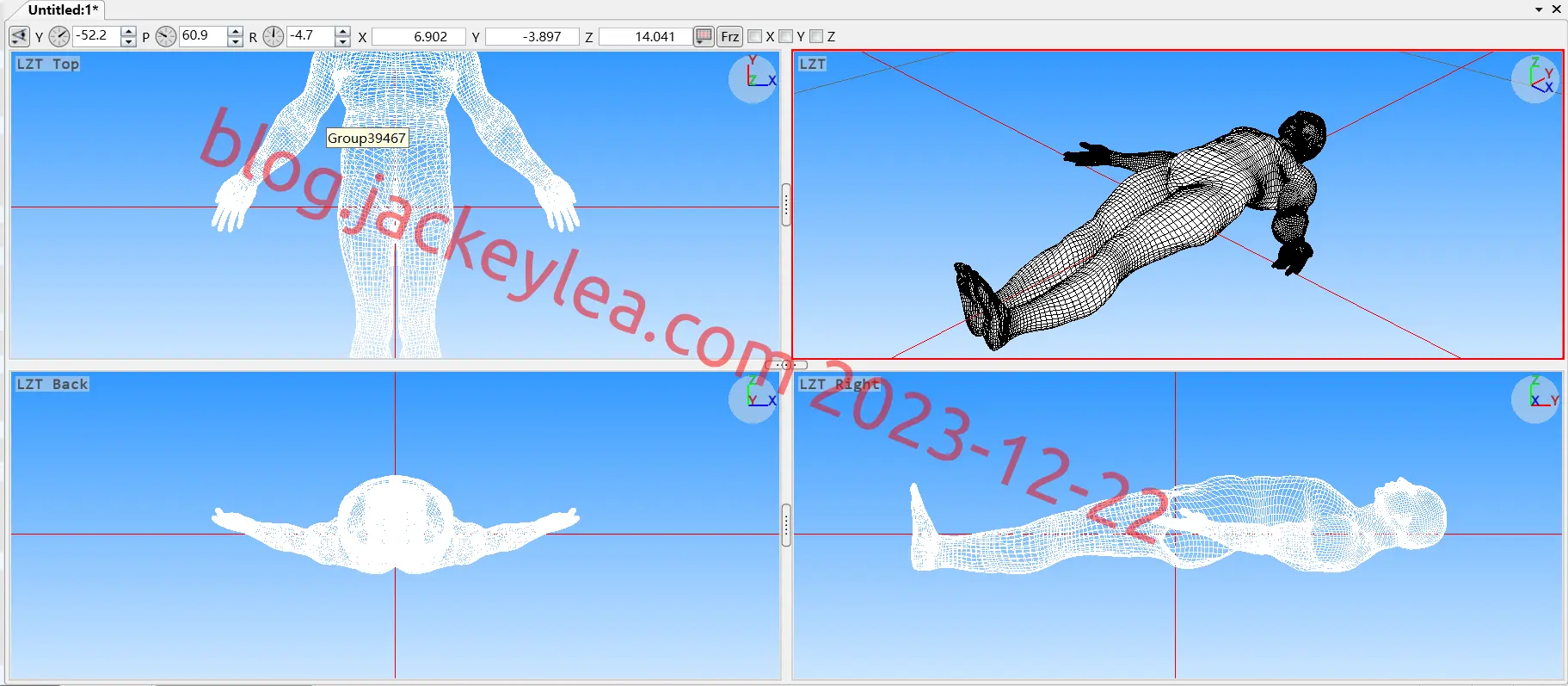

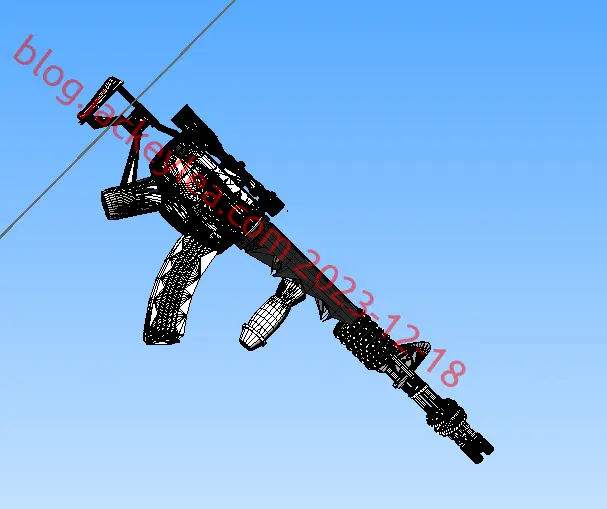

obj模型

stl

导出时要选中需要导出的对象

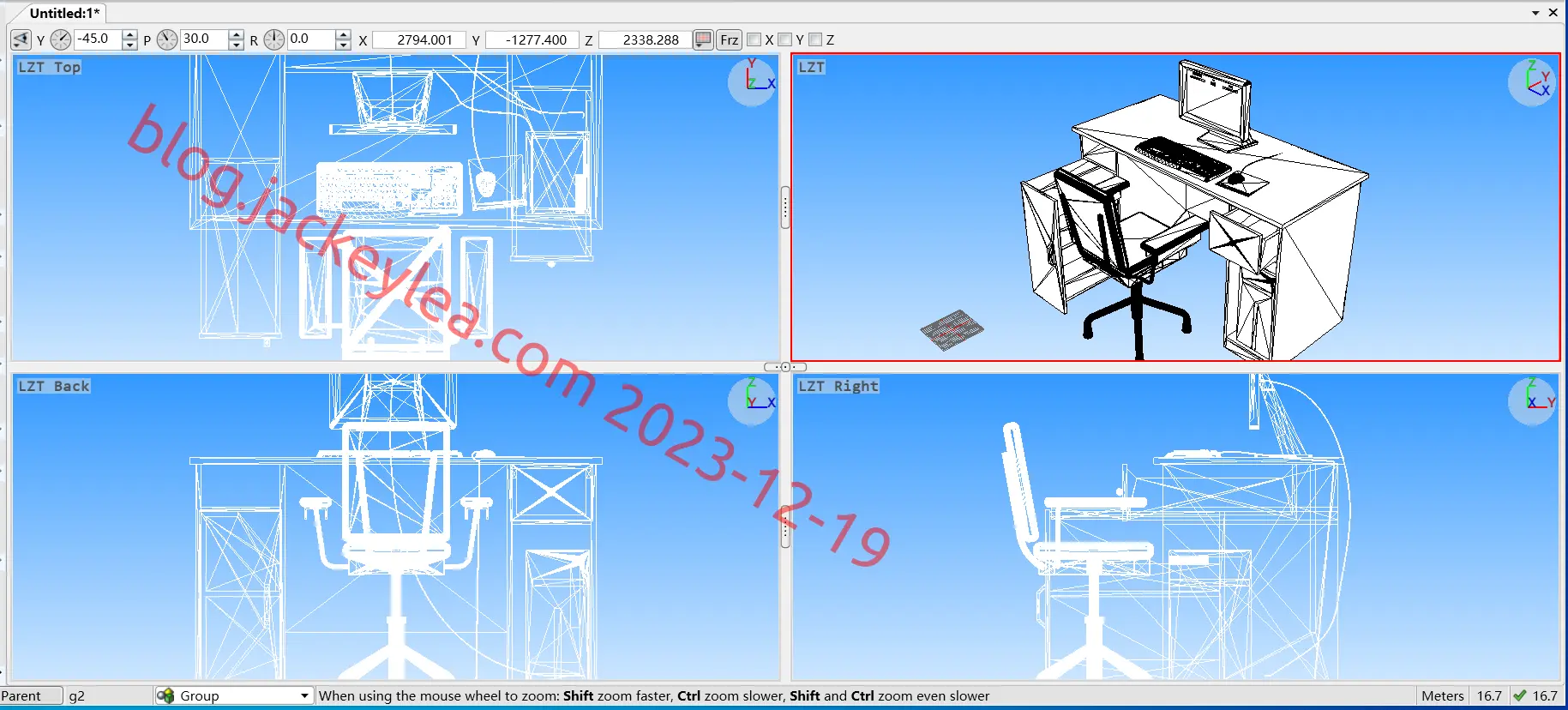

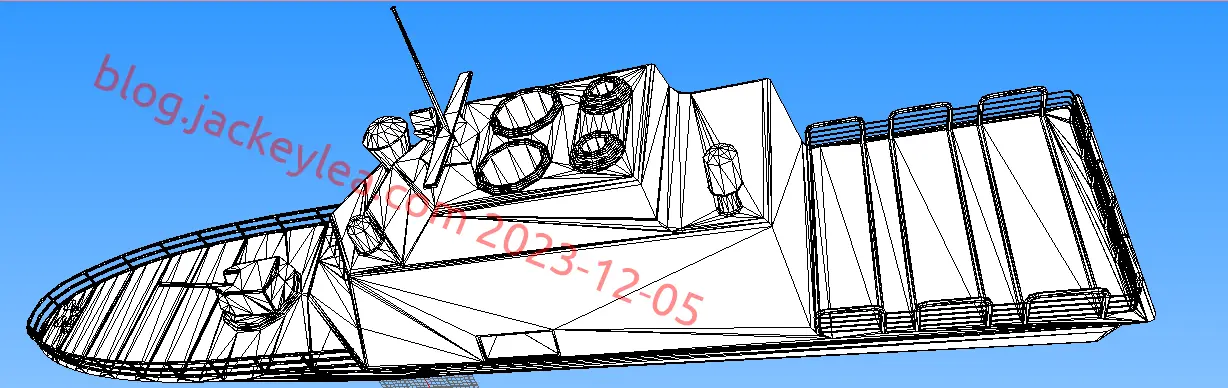

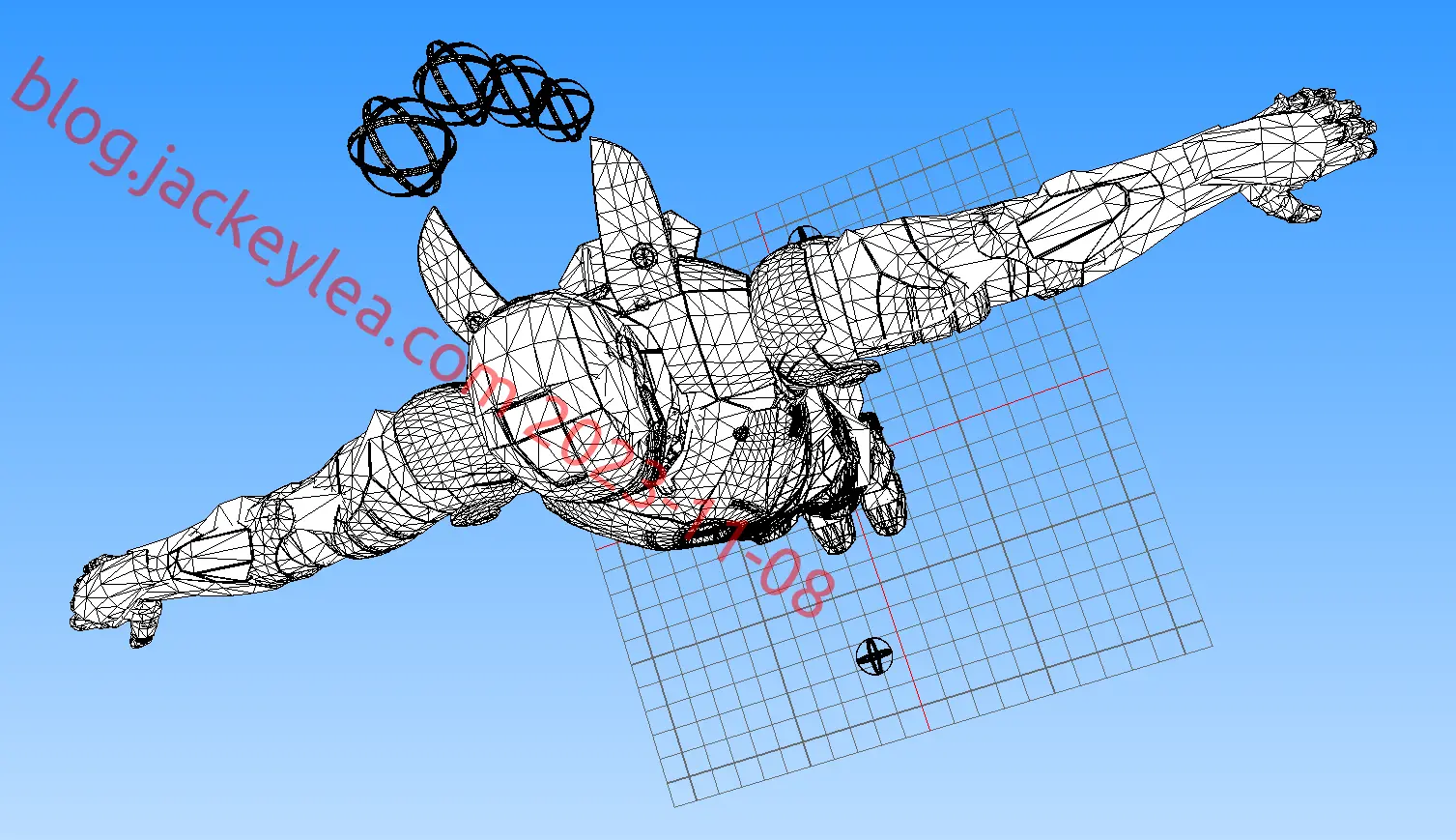

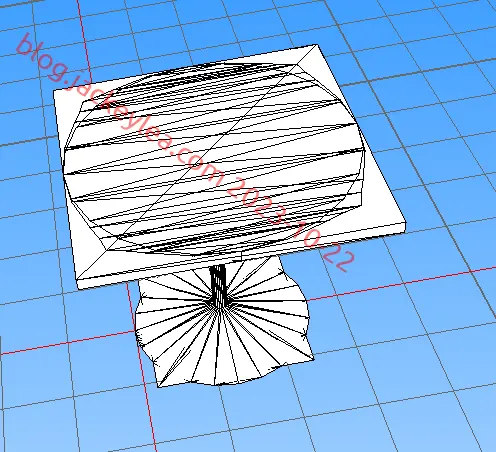

stl模型

颜色丢失

AutoCAD

模型

使用的是上一篇的模型

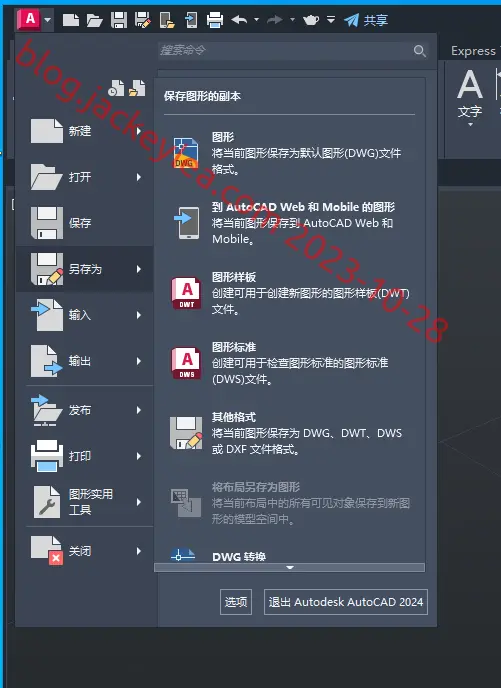

另存为

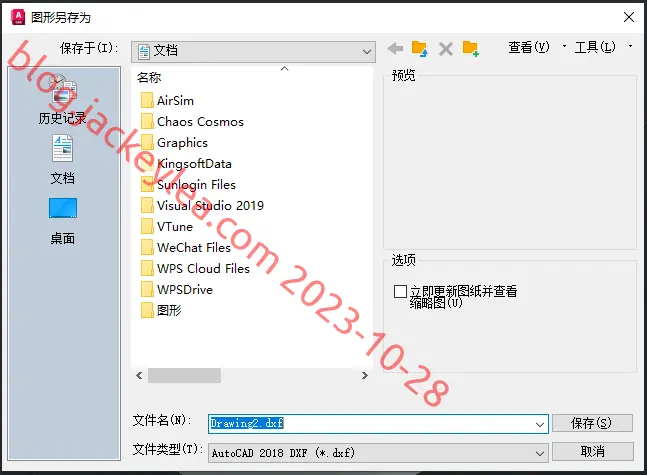

打开菜单->另存为,选择其他格式,将其保存为dxf格式

另存为

dxf

导出

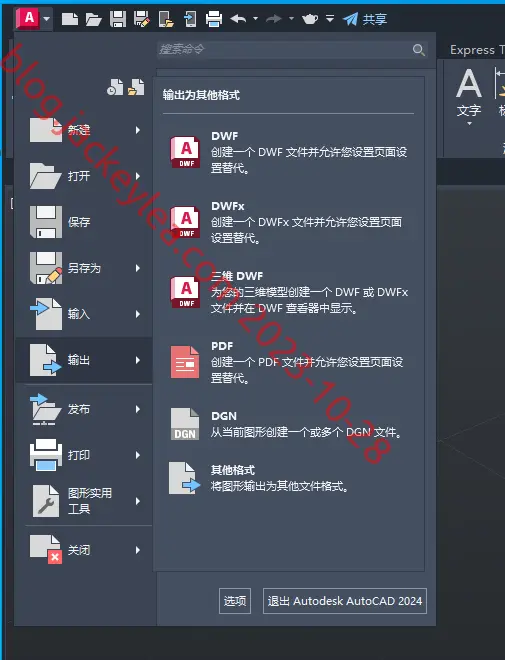

打开菜单->输出

输出

选择其他格式

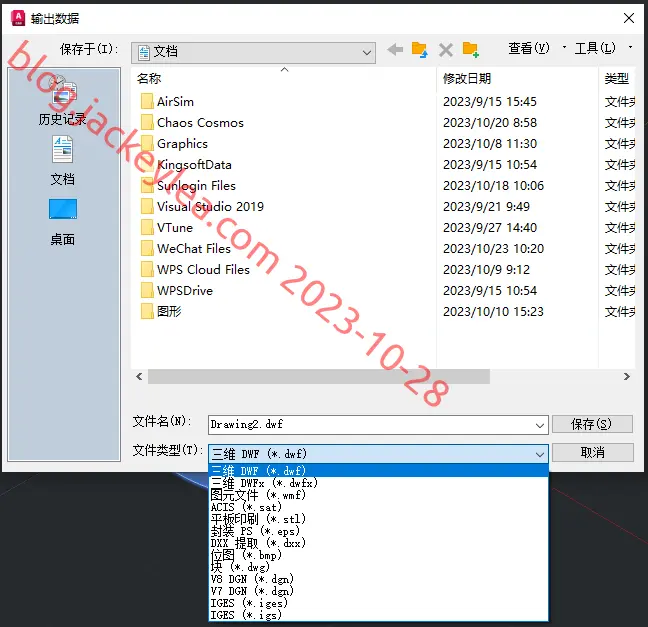

支持的格式

将其保存为stl格式,其他的格式就不需要了。

模型

导入

打开Creator

dxf

2000/2004/2007/2010/2013/2018版本的dxf无法导入

r12版本

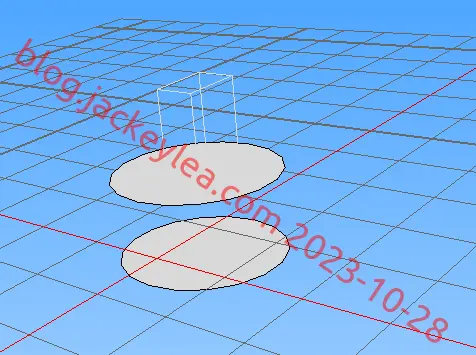

dxf r12格式

可以看到上下两个面正常,长方体只有轮廓了。

stl

stl格式

没有颜色,但是至少模型对了。

Blender

导出模型

使用上一篇的模型

模型

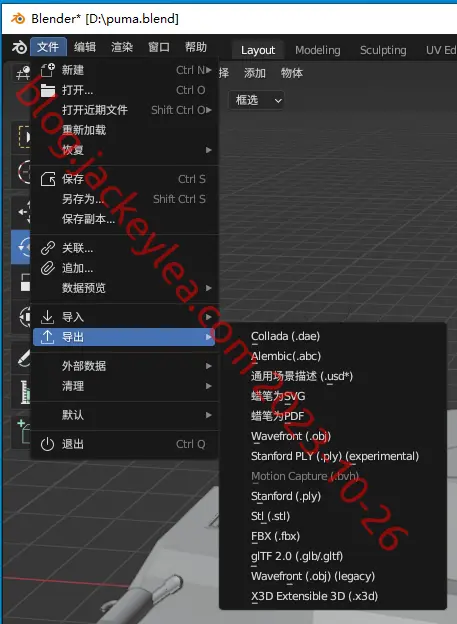

在菜单->导出中可以查看支持导出的格式

菜单

两者交叉的格式为

  • dae
  • obj
  • stl
  • fbx

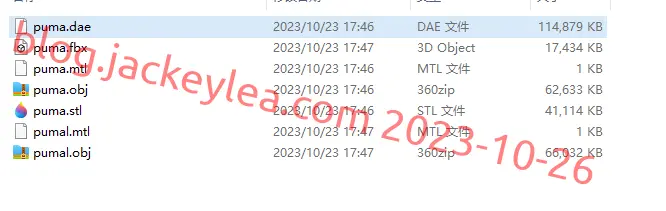

dae

dae

obj

以Wavefront OBJ Files(*.obj)方式加载

obj

旧版obj

以Wavefront OBJ Files(*.obj)方式加载

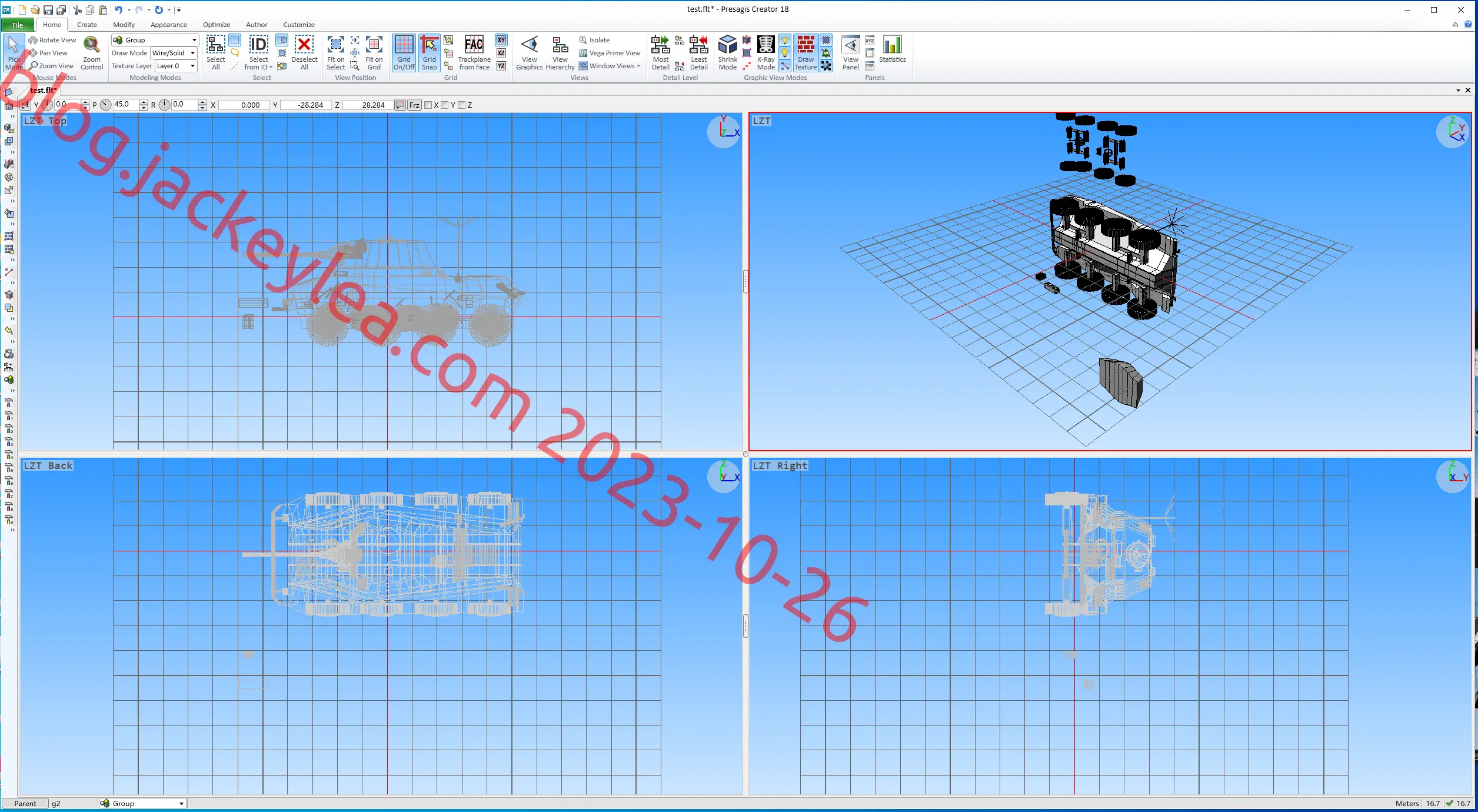

Legacy OBJ

stl

stl

fbx

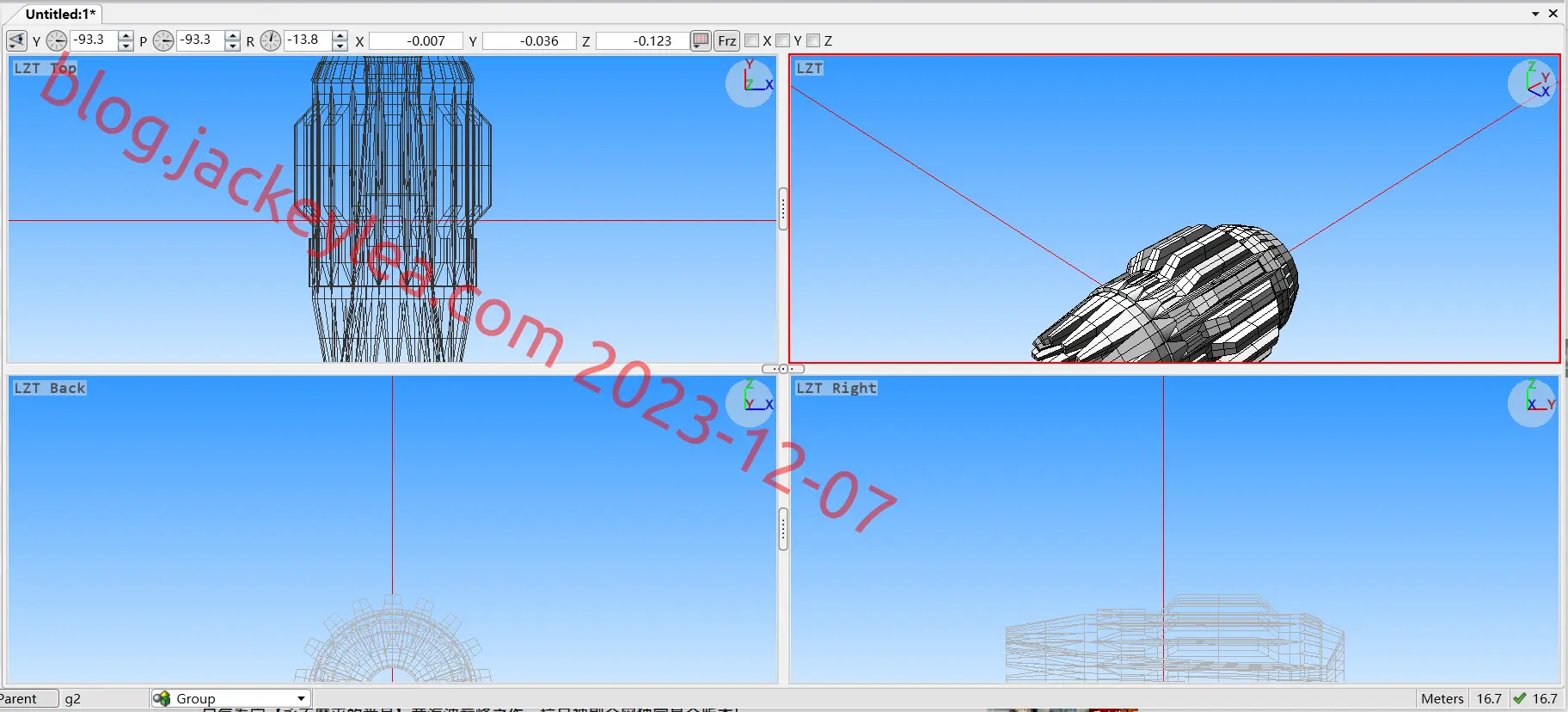

fbx

Maxon Cinema 4d

模型

使用上一篇的模型

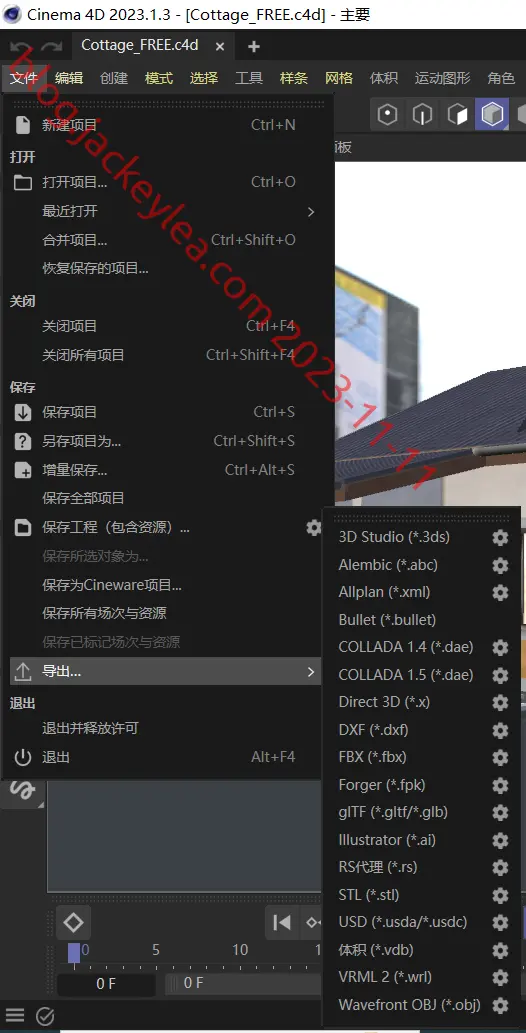

导出格式

两者交叉格式为

  • 3ds
  • dae
  • dxf
  • fbx
  • stl
  • obj

导入

3ds

3ds格式

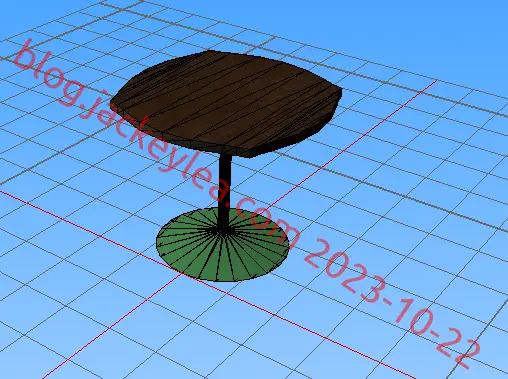

dae

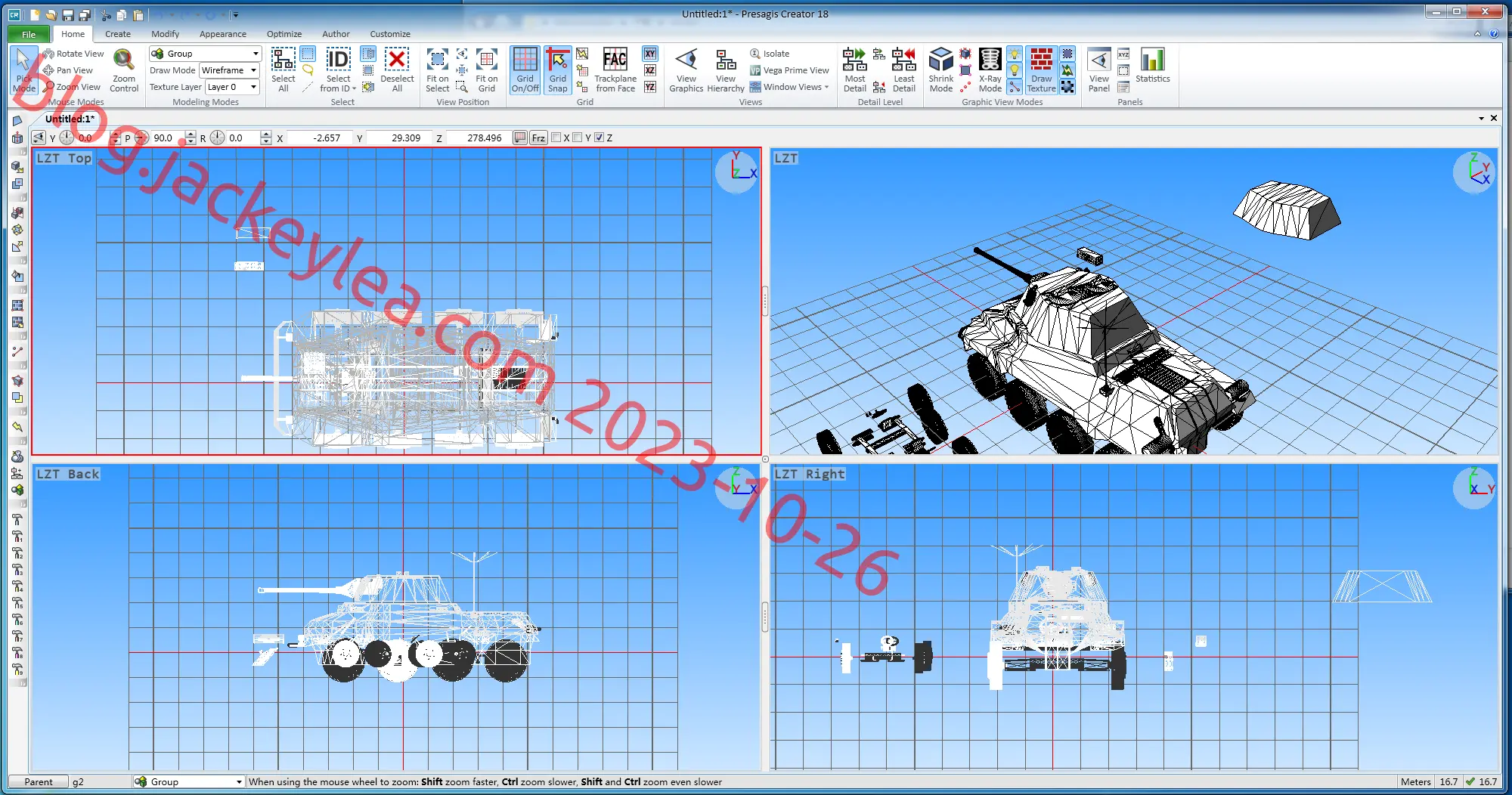

dae格式

dxf

dxf格式

fbx

fbx格式

stl

stl格式

obj

obj格式

CATIA

模型

使用上一篇的模型,

模型

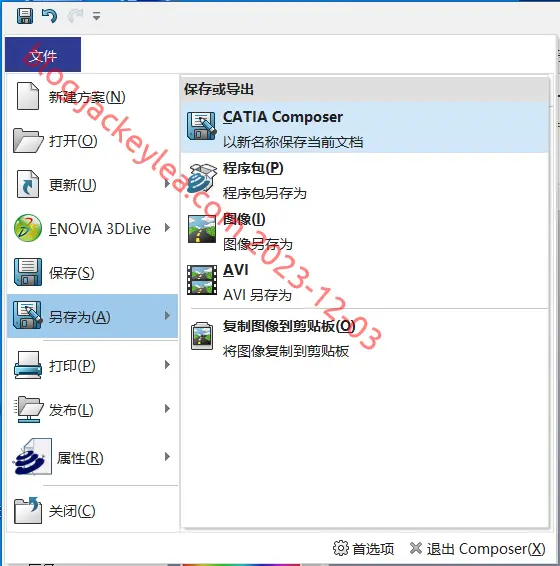

直接使用另存为导出模型

另存为

支持的格式为

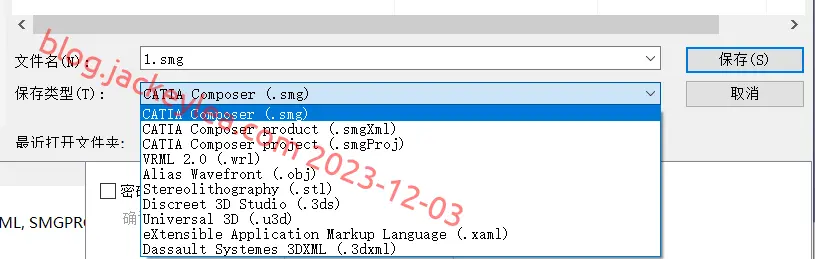

格式

交叉格式为

  • obj
  • stl
  • 3ds

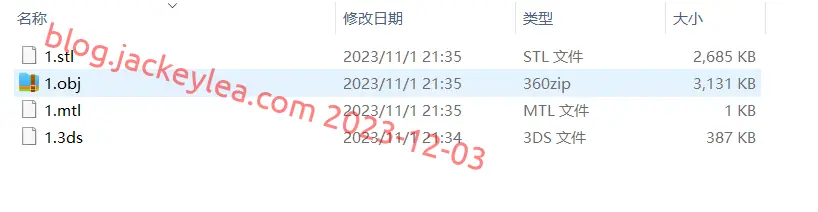

obj

无法导入

stl

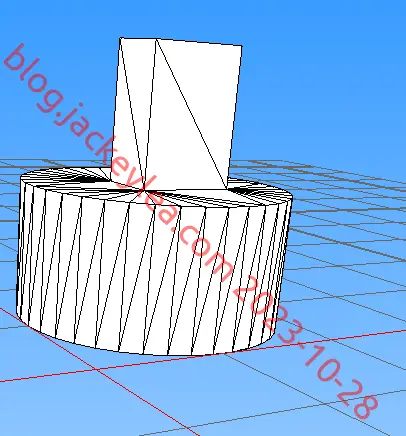

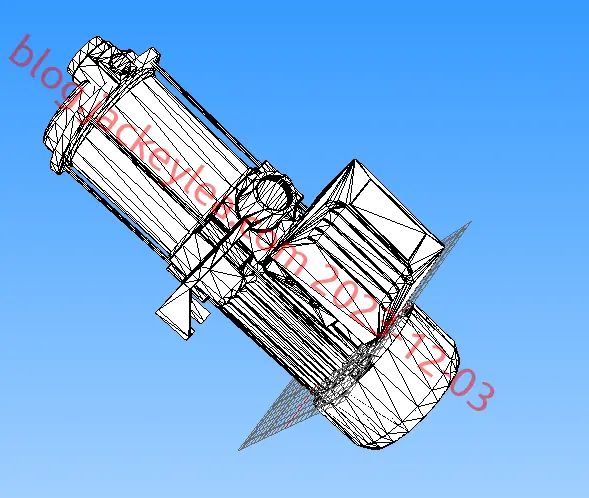

stl格式

3ds

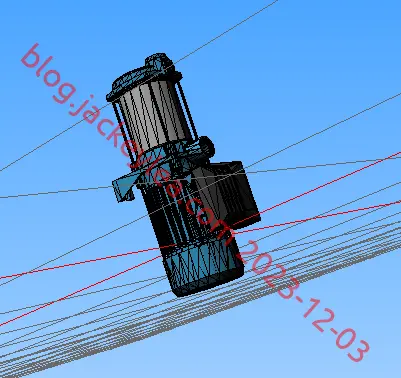

3ds格式

CREO

CREO是PTC整合了包括Proe在内的多个软件后的新产品,Pro/E不再更新。

模型

使用上一篇的模型

模型

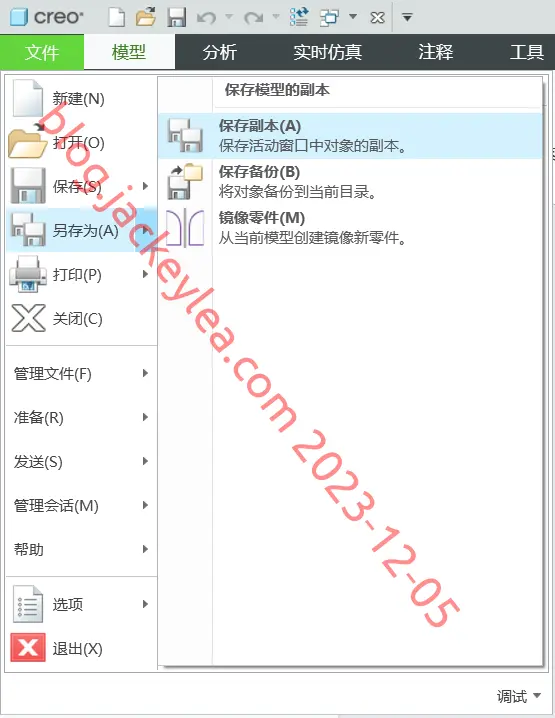

点击菜单中的另存为

另存为

支持的格式为

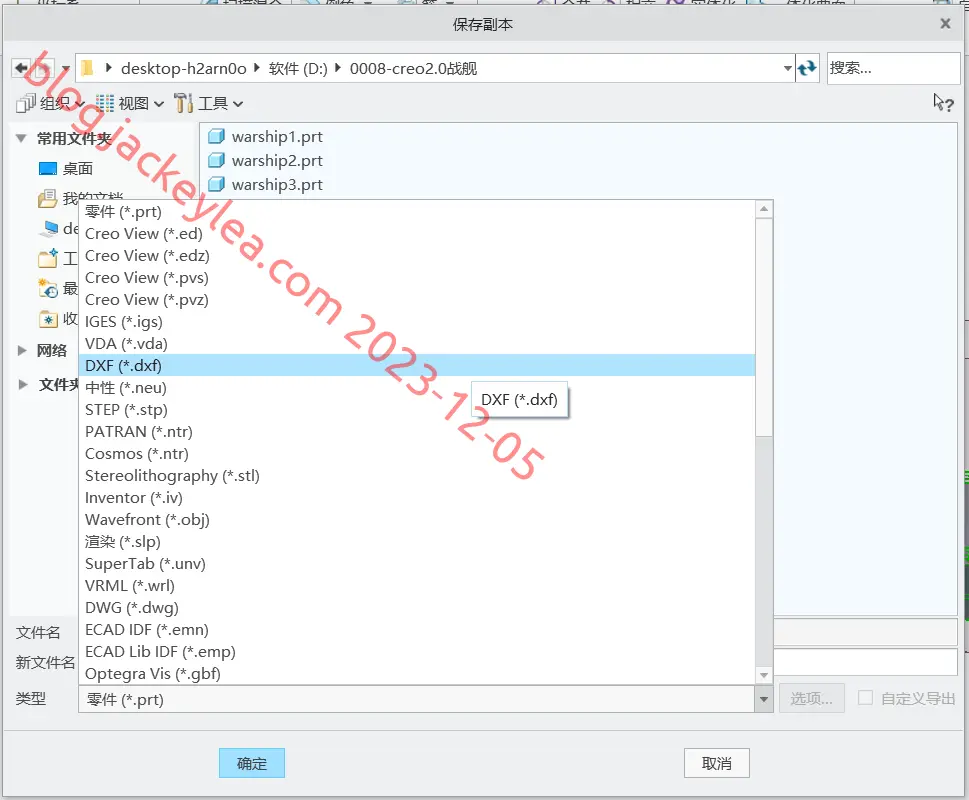

支持导出的格式

交叉的格式为

  • dxf
  • stl
  • obj

dxf

dxf

stl

stl

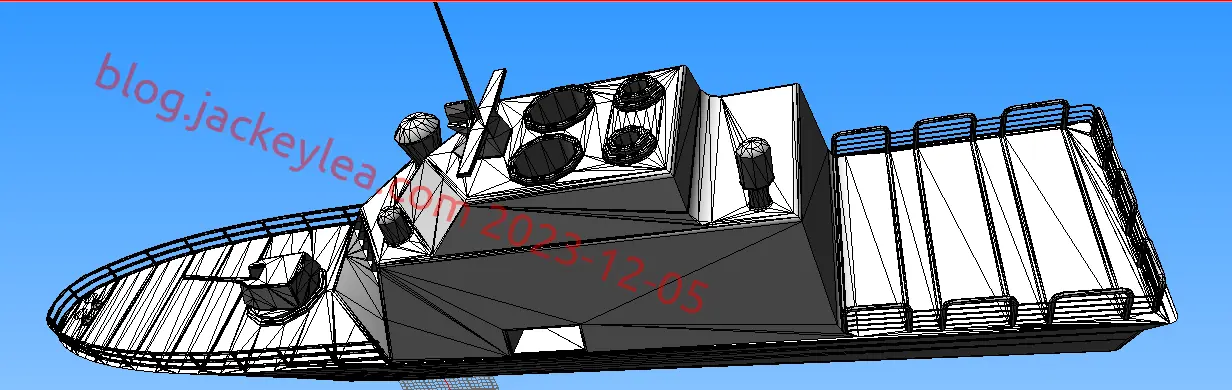

obj

obj

Houdini

模型

使用上一篇的模型

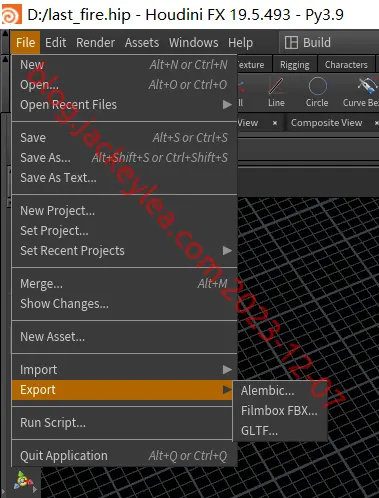

导出

只能导出一个fbx格式

fbx

Autodesk Inventor Pro

模型

使用上一篇的模型

导出

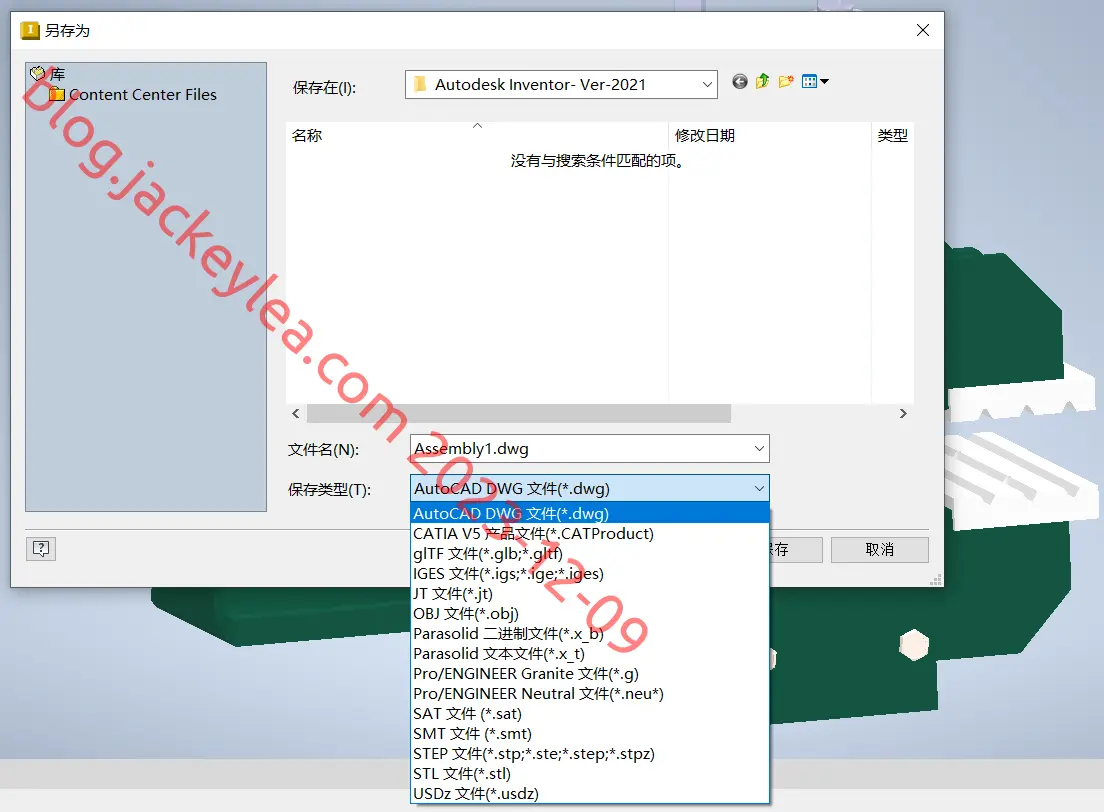

支持的格式

格式

交叉的格式有

  • obj
  • stl

obj

obj

stl

stl

Autodesk Maya

模型

使用上一篇的模型

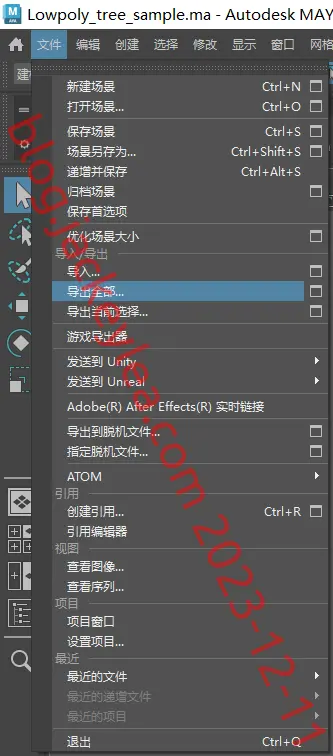

导出

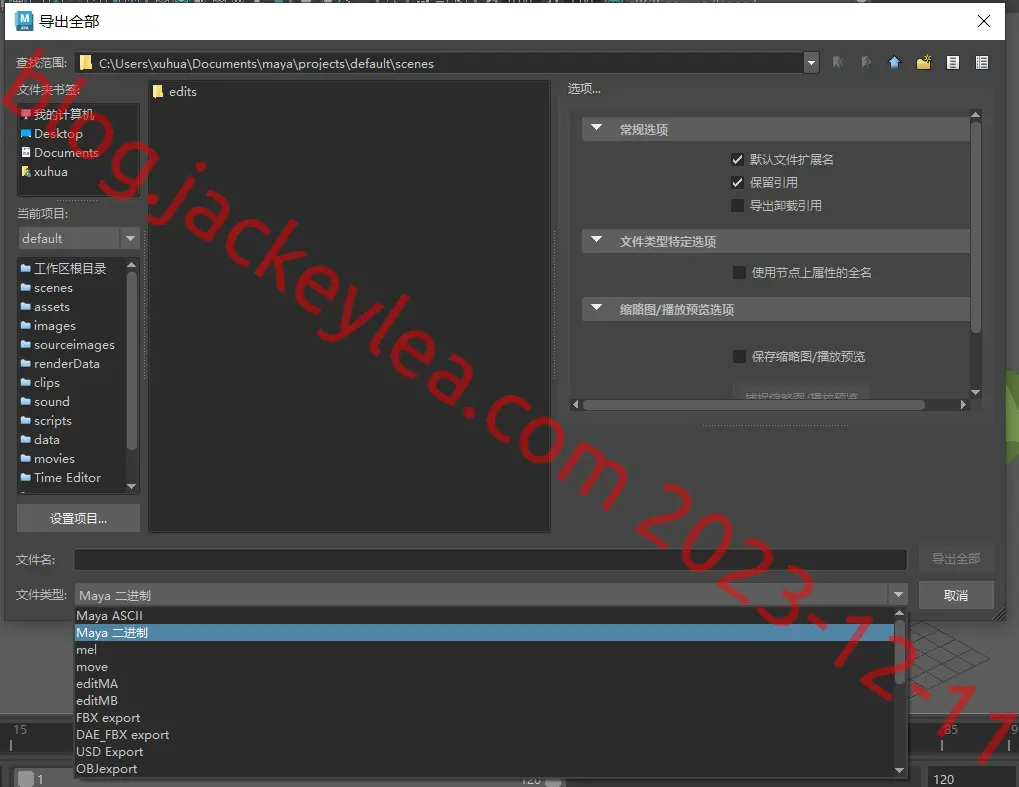

支持的格式

支持的格式

交叉的格式为

  • obj
  • dae
  • fbx

obj

obj格式

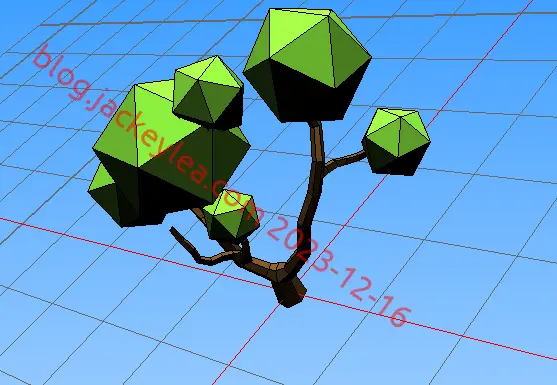

dae

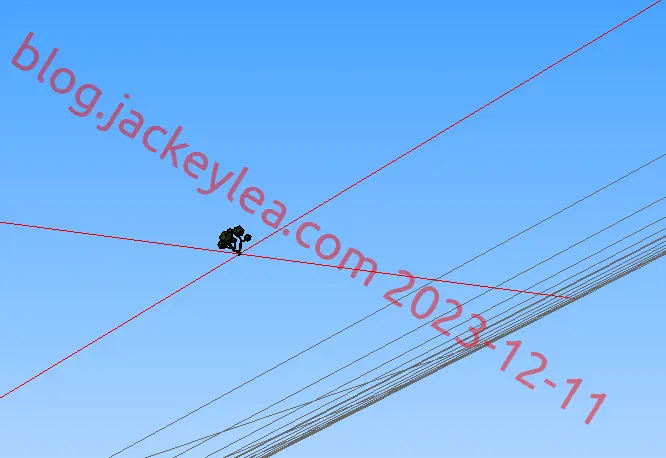

dae格式

fbx

fbx格式

Modo

模型

使用上一篇的模型

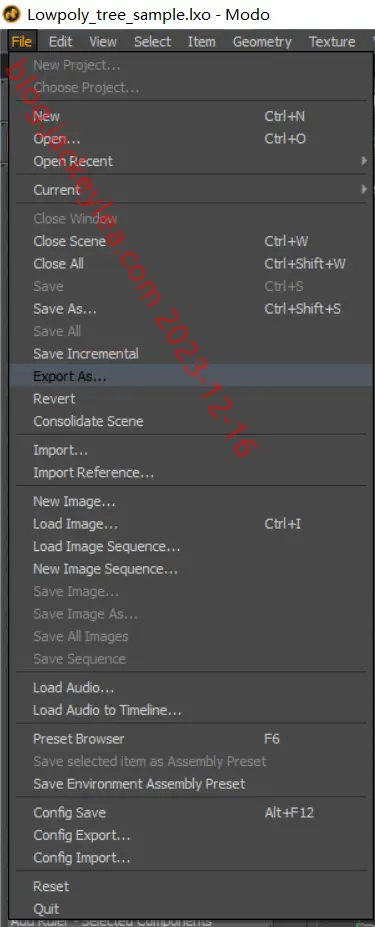

导出为

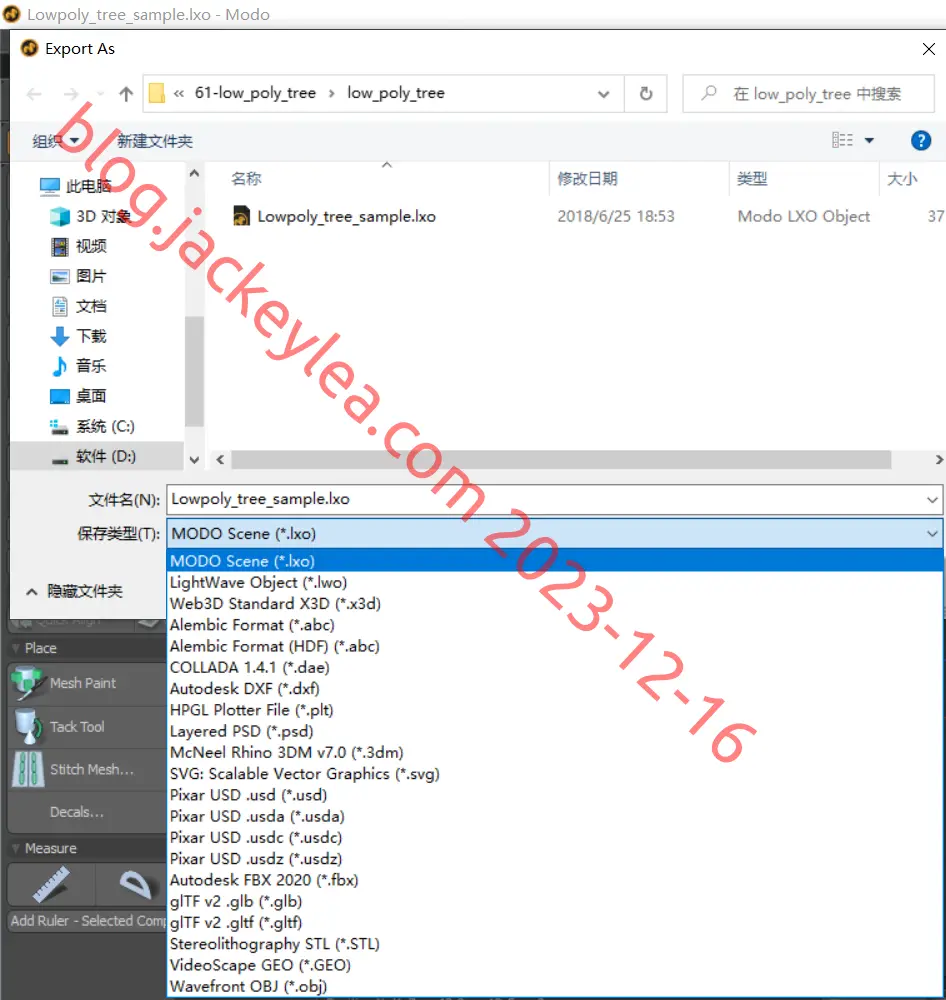

支持的格式为

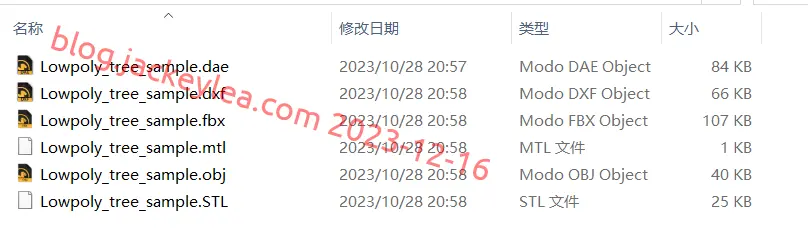

格式

交叉的格式为

  • dae
  • dxf
  • fbx
  • stl
  • obj

格式

dae

dae格式

dxf

dxf格式

fbx

fbx格式

stl

stl格式

obj

obj格式

Autodesk Revit

模型

使用上一篇的模型

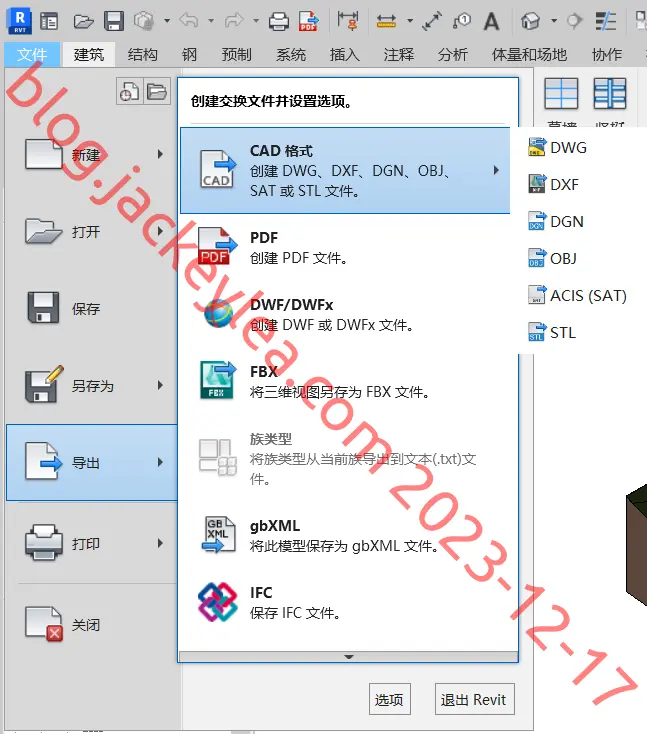

打开文件->导出

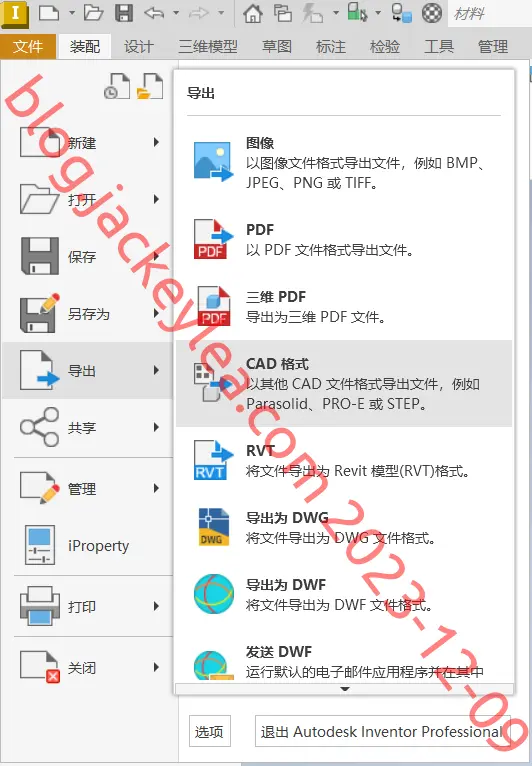

导出

交叉的格式为

  • dxf
  • obj
  • stl
  • fbx

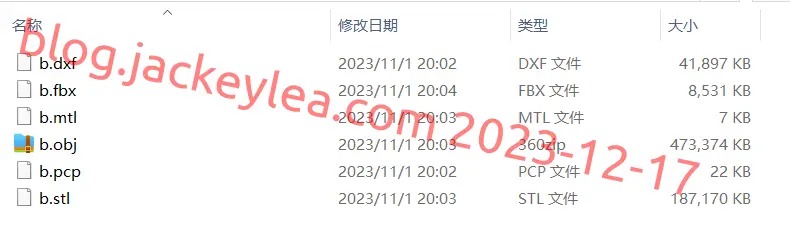

导出的模型

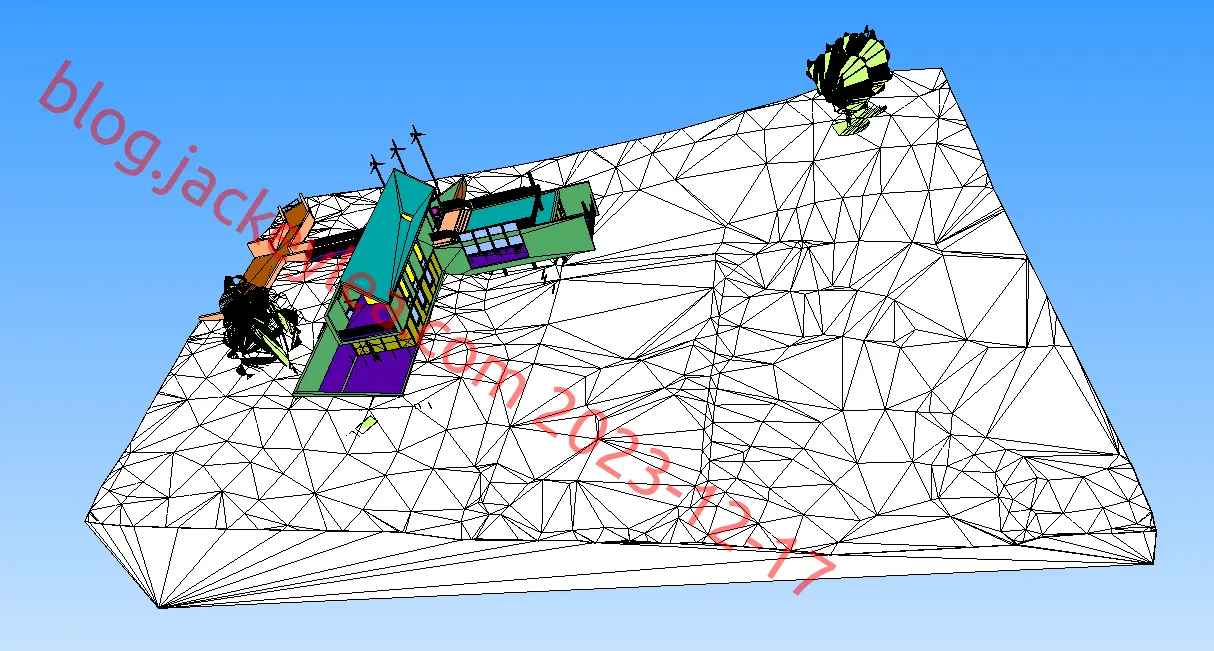

dxf

dxf导出选项中包含2018/2013/2010/2007版本,应该是API版本不同。

Creator软件是2018版本的,在此选择2013版本导出

dxf模型

stl

以中等发不了导出的模型大小为为182M模型,软件卡成狗

stl模型

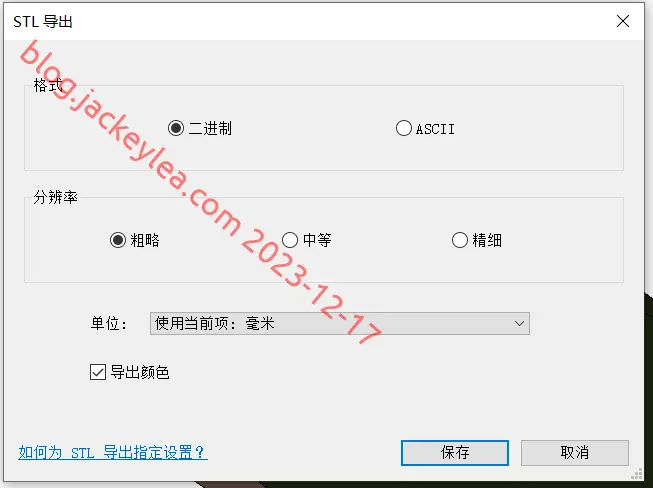

调整导出参数为粗略

分辨率设置

导出模型为80M

stl模型

还是有点卡,但是比中等分布率要好一点。

模型很大的话需要大量内存,但是在32GB内存情况下的Dell G15 5511还是卡成狗

obj

中等分布率模型为462MB就不需要测试了

同样以粗略分辨率导出192MB,比中等STL还大,同样跳过。

fbx

导出参数为2015及之前版本

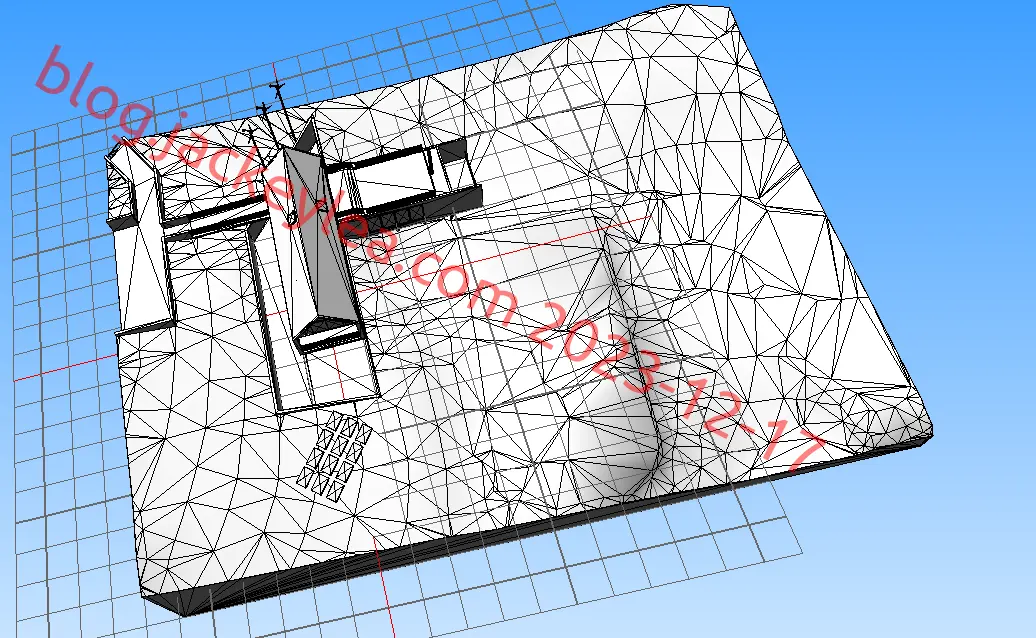

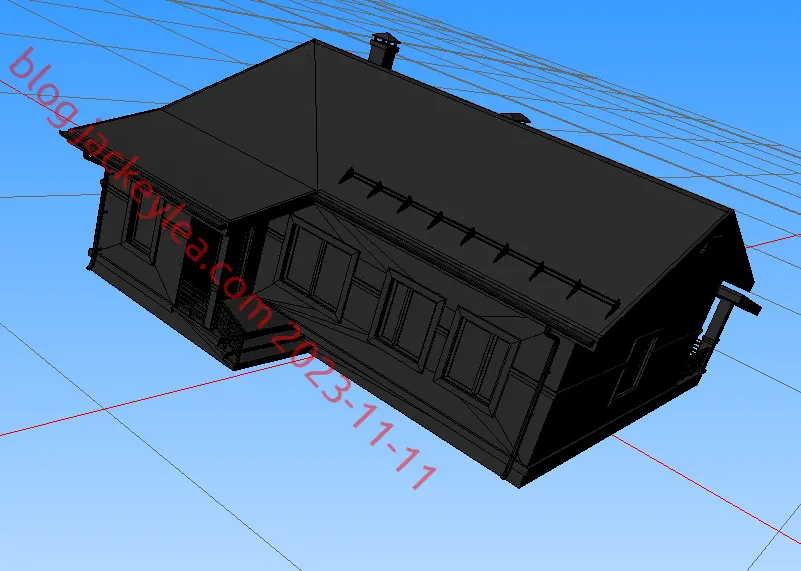

fbx模型

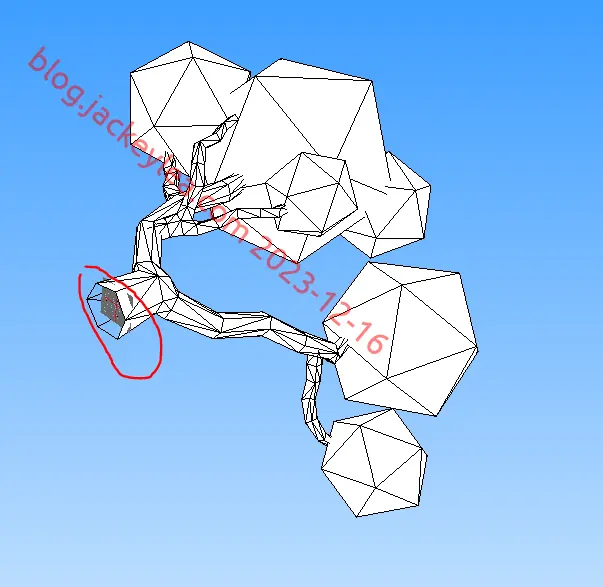

一些树不见了。

Rhino

模型

使用上一篇的模型

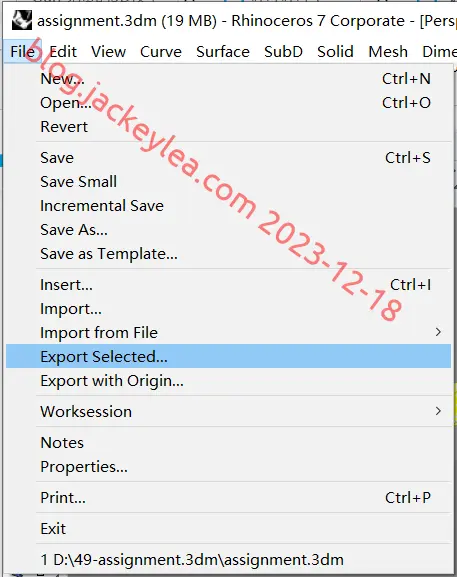

点击菜单Edit -> Export with Select

导出

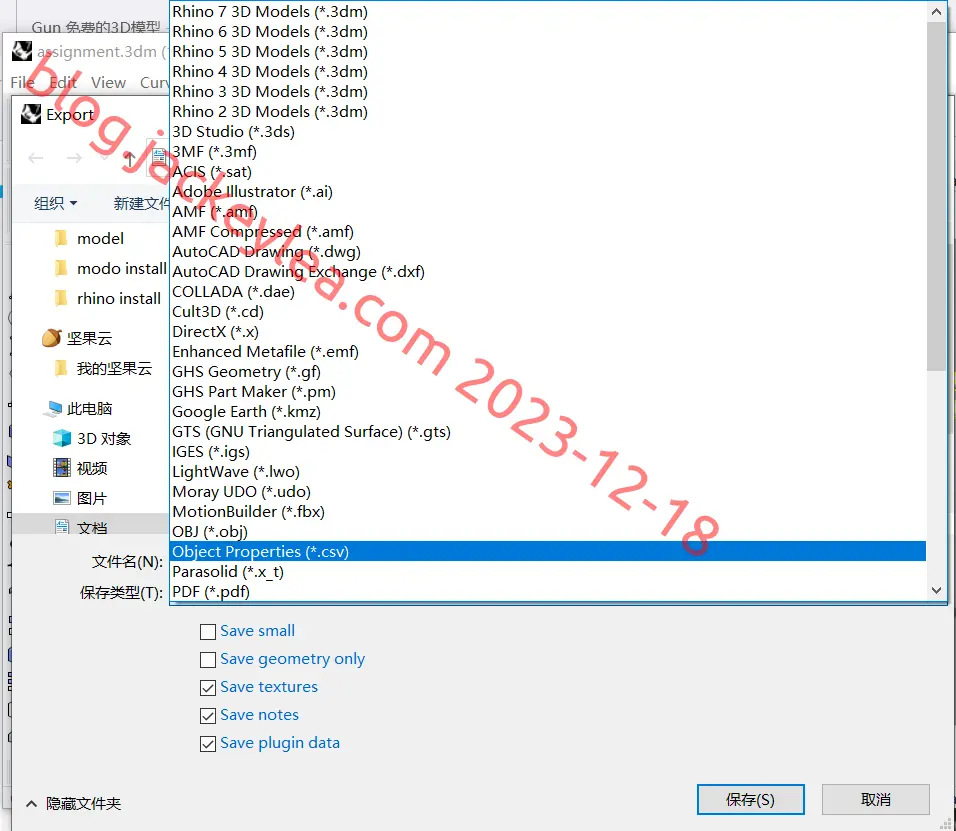

支持的格式

支持的格式

交叉的格式为

  • 3ds
  • dxf
  • dae
  • kmz
  • fbx
  • obj
  • stl

模型

3ds

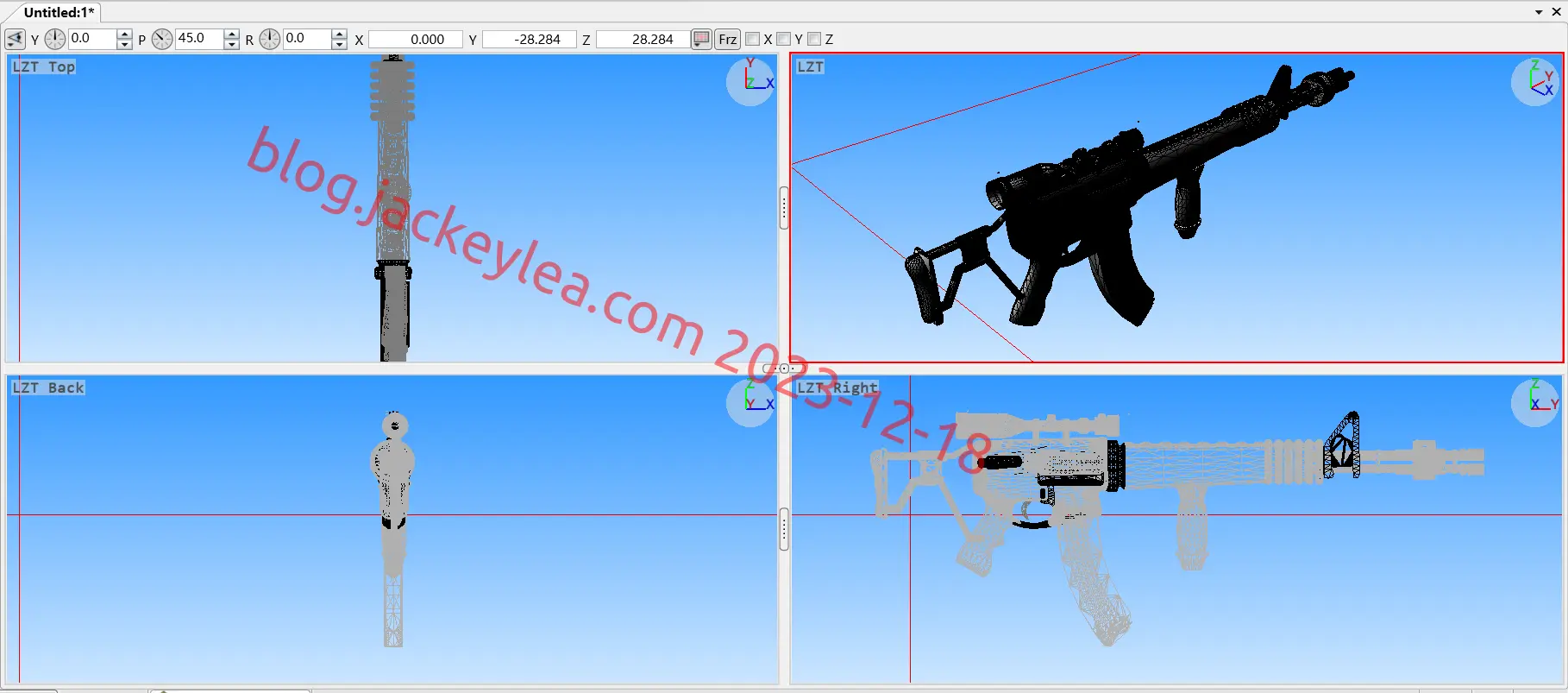

3D Studio Max模型

dxf

fxf模型

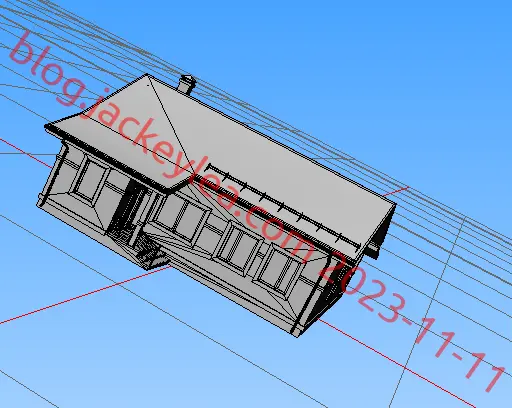

dae

dae模型

kmz

这个模型无法导入

fbx

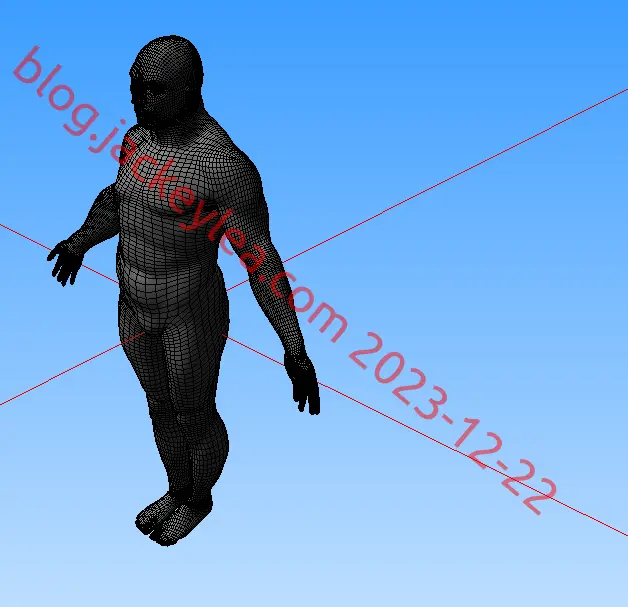

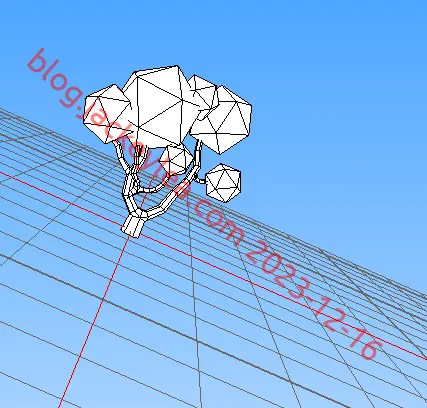

fbx模型

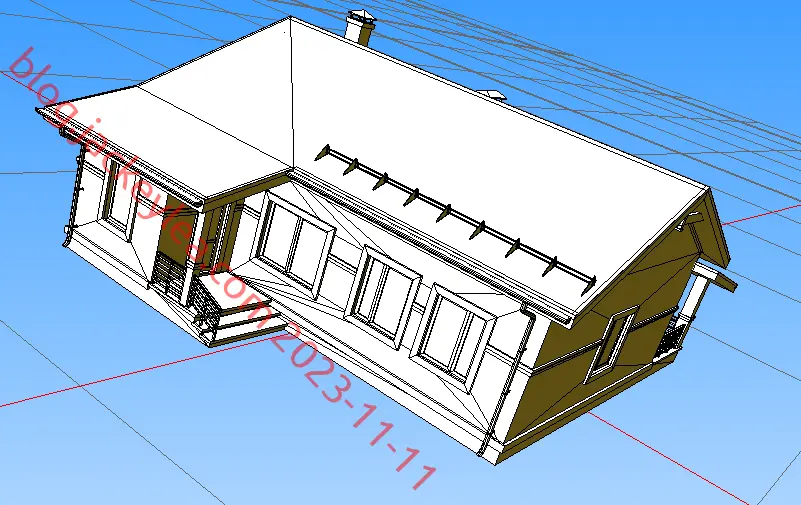

obj

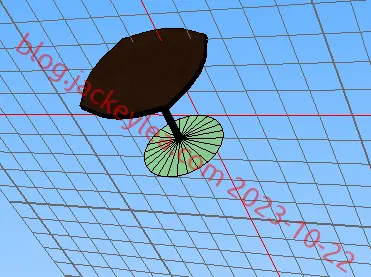

obj模型

stl

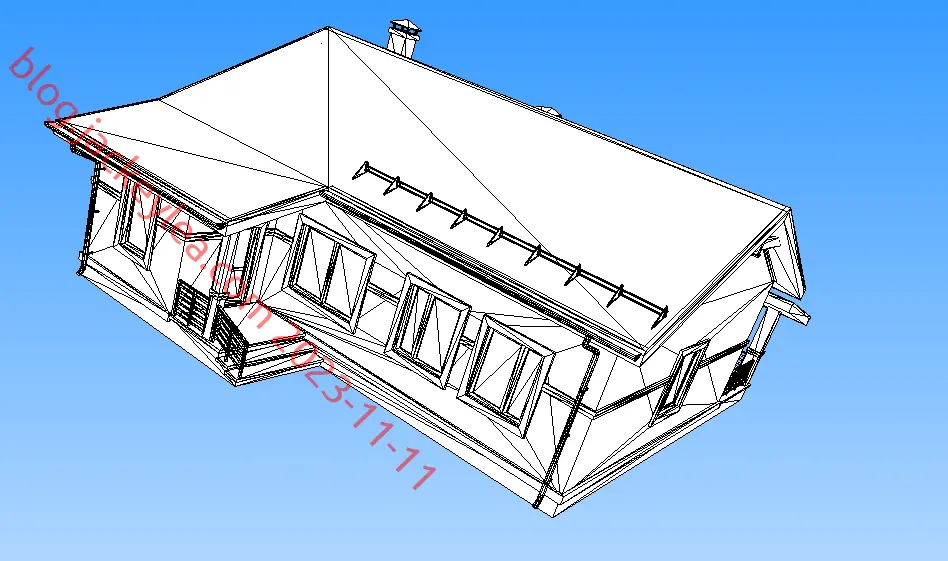

stl模型

SketchUp

测试模型

测试模型就是之前的咖啡桌

咖啡桌

导出模型

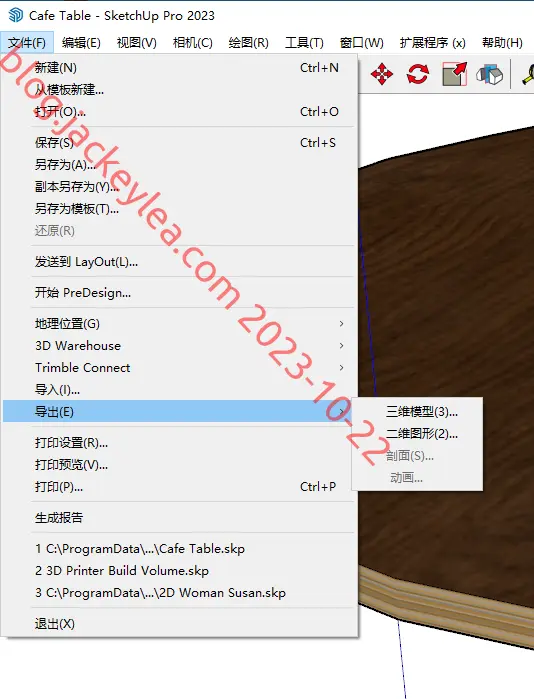

直接使用File -> Export -> 三维模型 -> 选择格式,导出就可以了。

导出信息

SketchUp Studio 23.0.367 + Creator 18.0

官方默认导入列表中没有Sketchup的skp格式

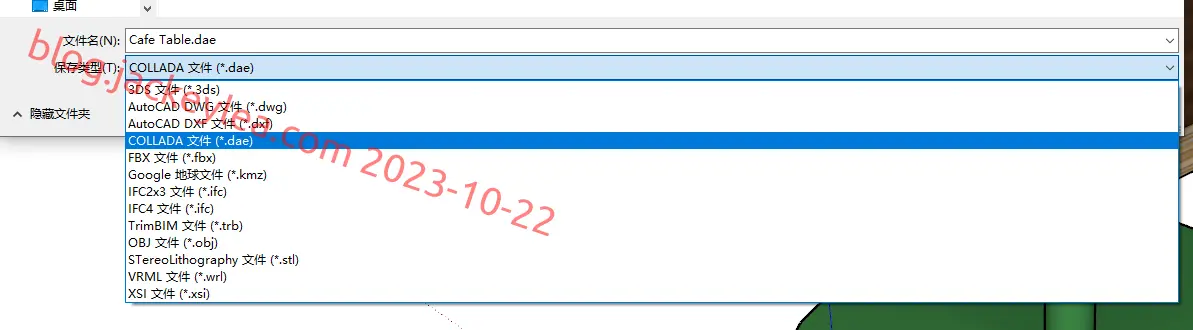

导出

所以要转换一下。

两者都支持的格式有

  • 3ds
  • obj
  • dxf
  • fbx
  • dae
  • kmz
  • stl

导出信息

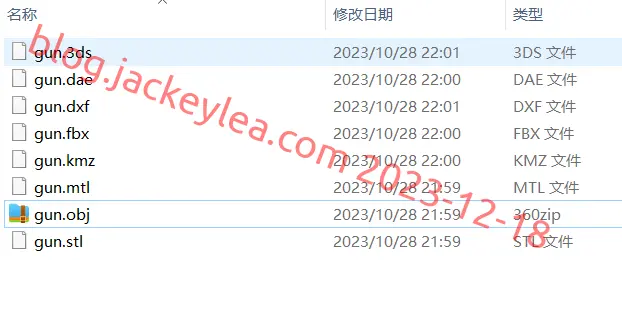

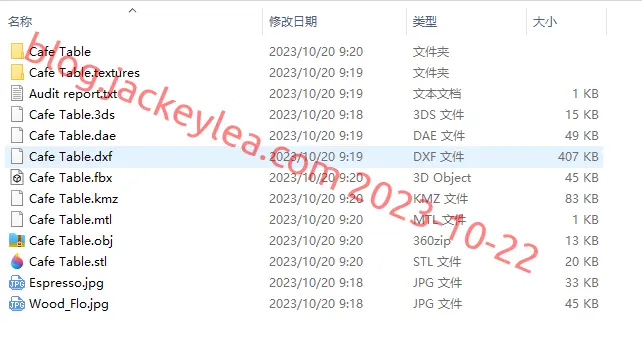

导出的模型

导入模型

打开Creator

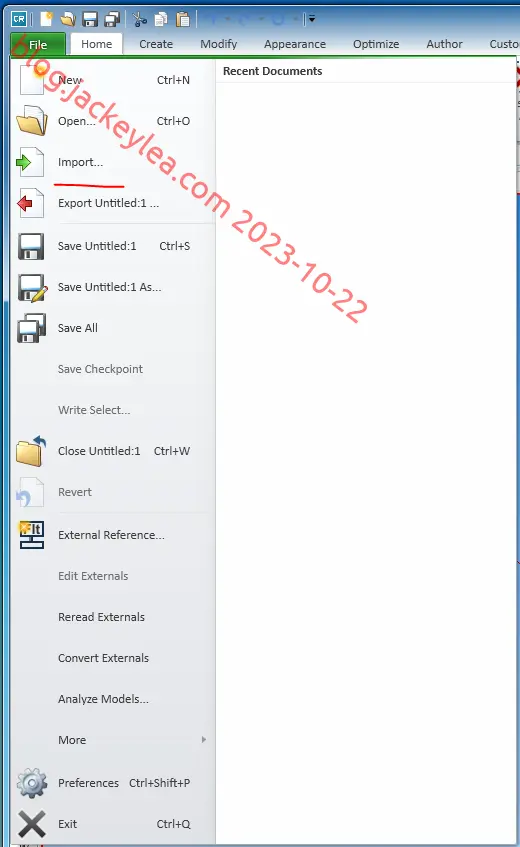

导入

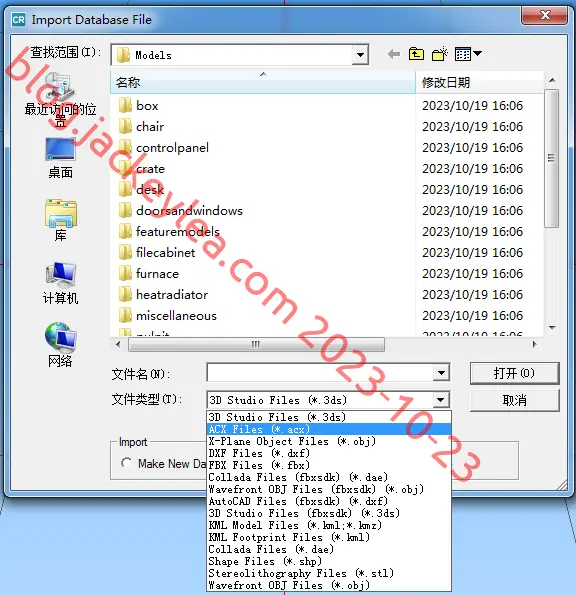

选择导入类型,和文件

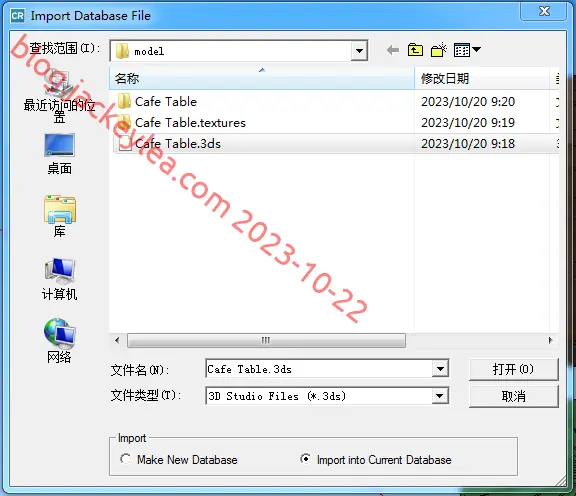

选择导入文件

3ds

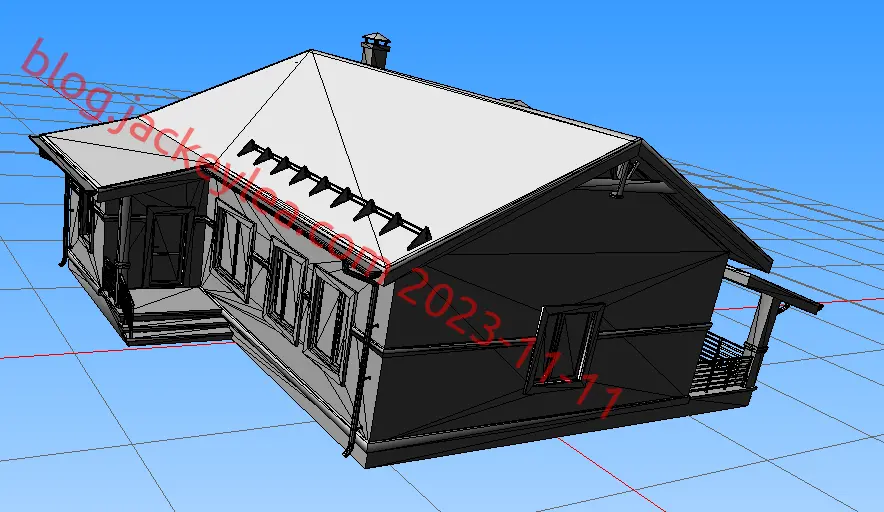

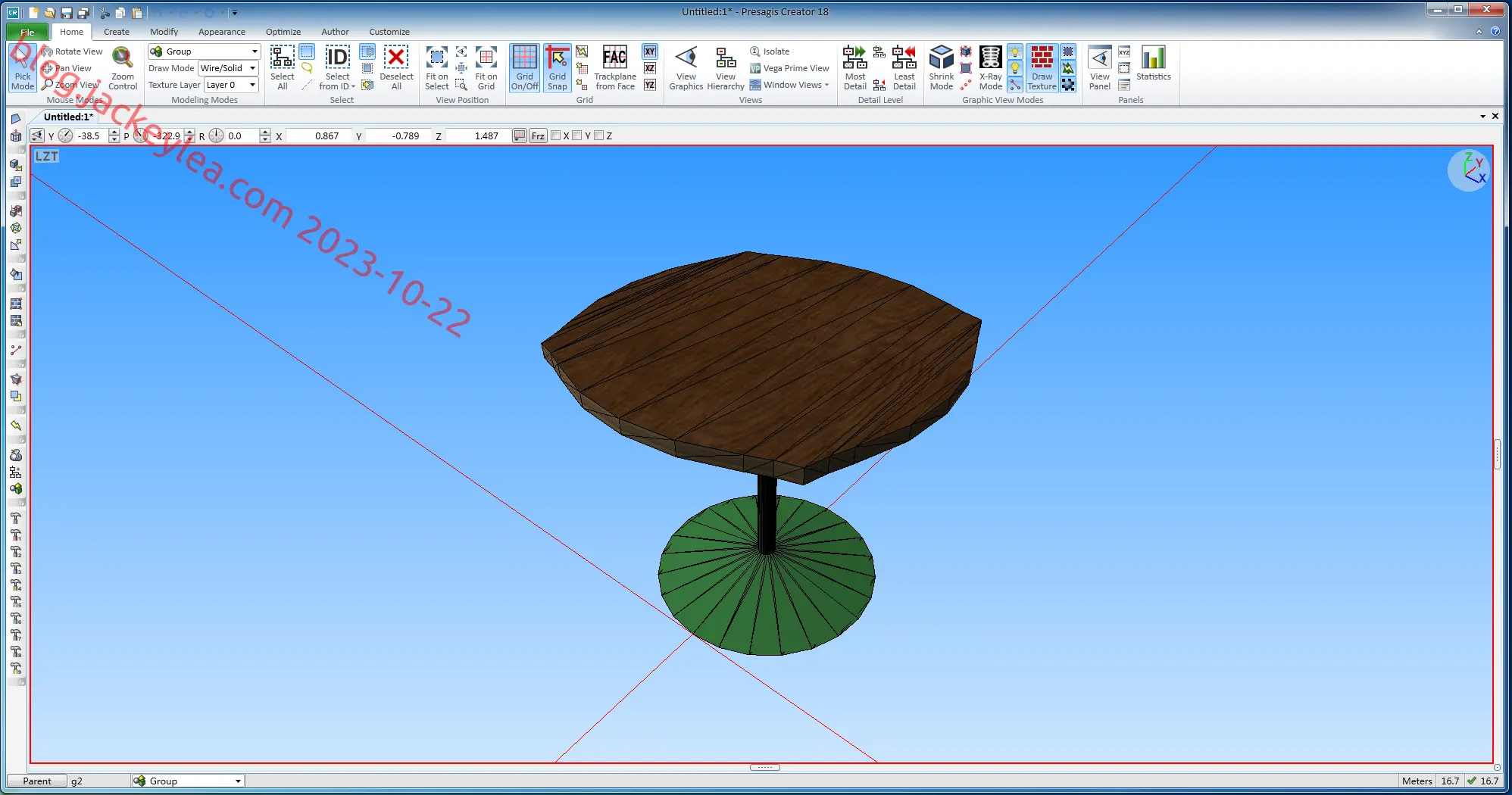

3ds

obj

按Wavefront OBJ Files导入

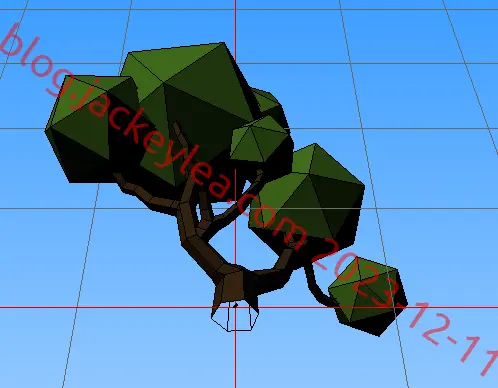

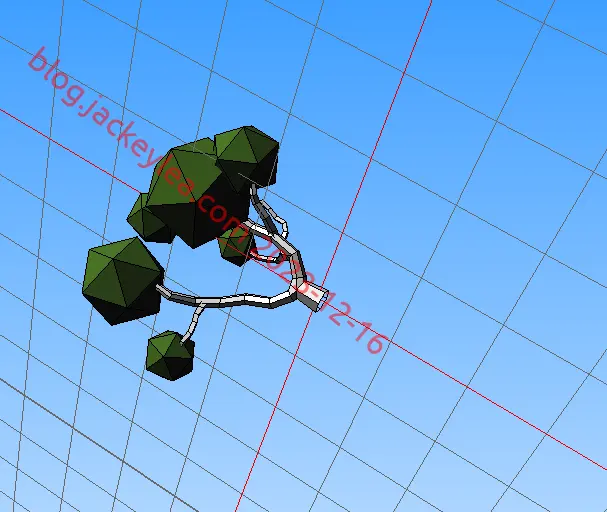

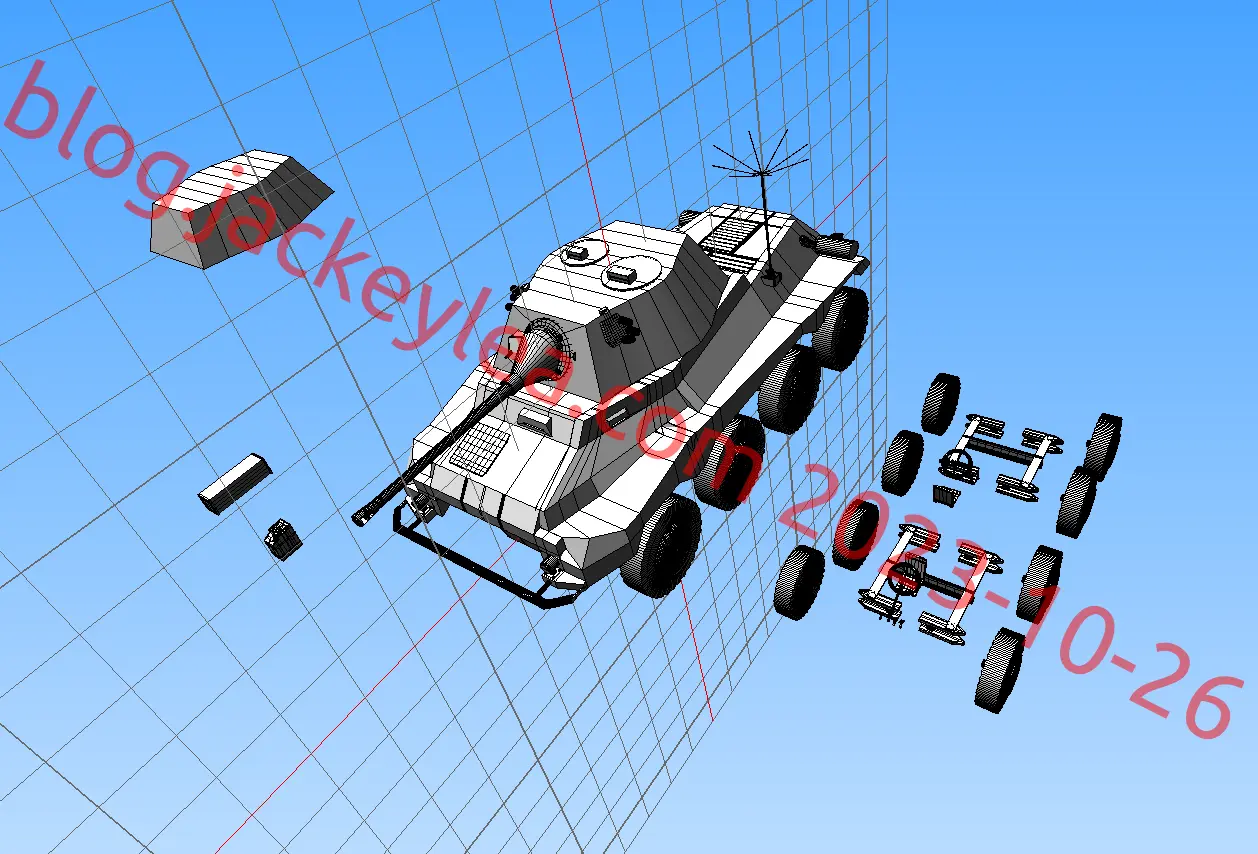

obj

按Wavefront OBJ Files(fbxsdk)导入

fbxsdk

按X-Plane Object Files导入失败

dxf

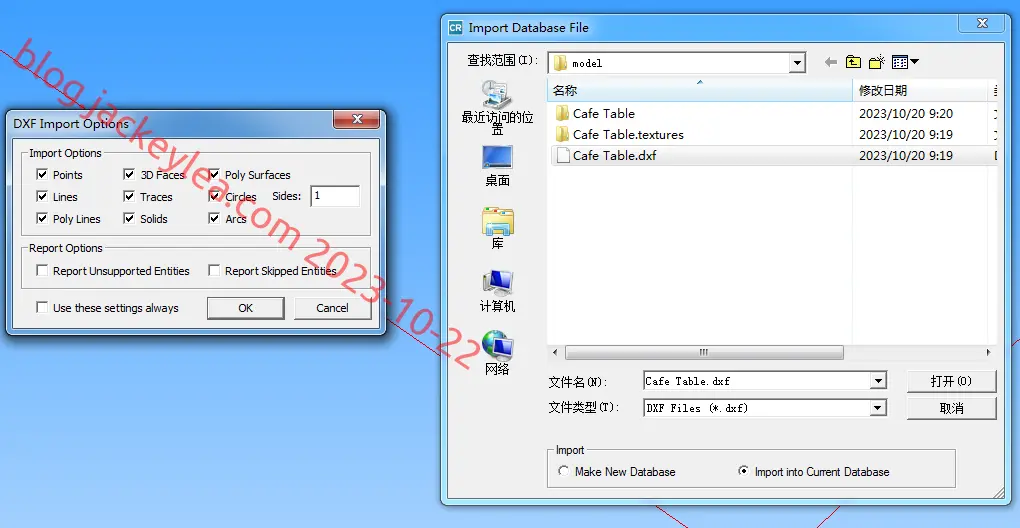

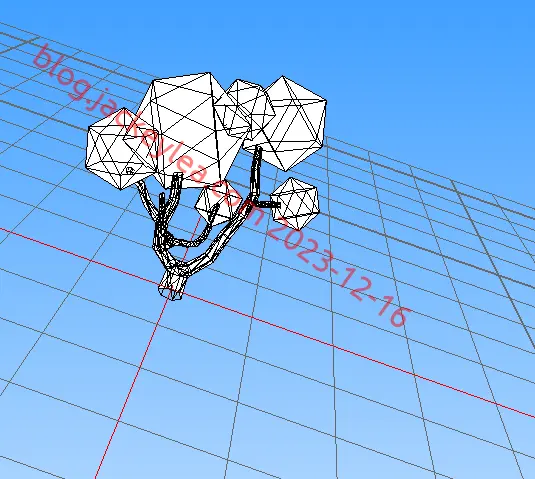

dxf选项

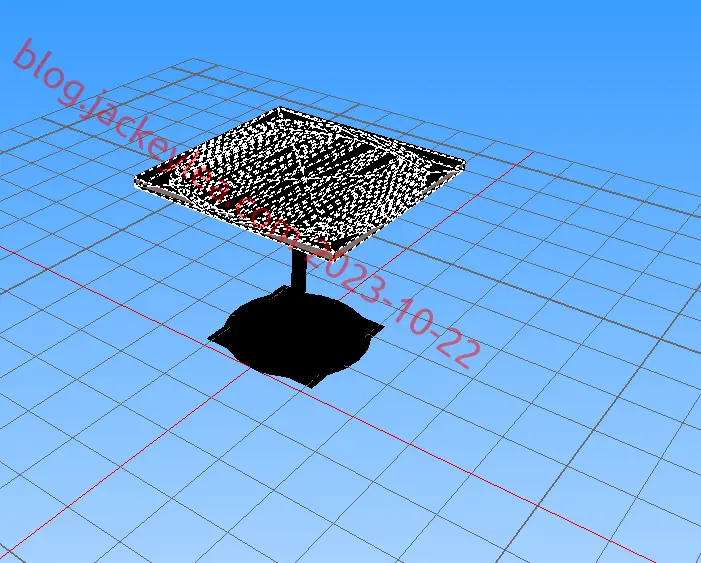

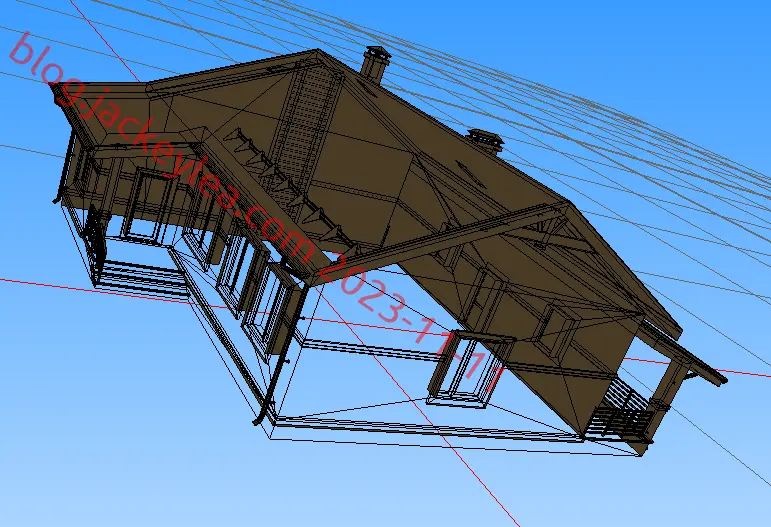

DXF Files结果

dxf

AutoCAD Files结果

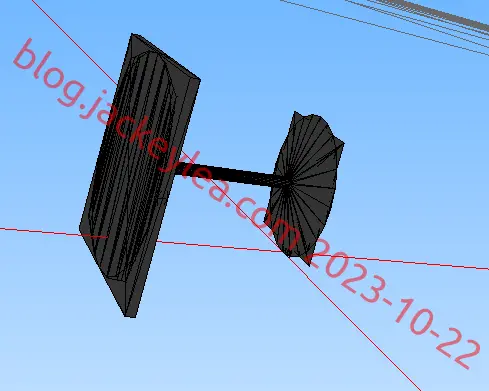

dxf2

这个格式不行,导出提示有问题,导入结果也有问题。

fbx

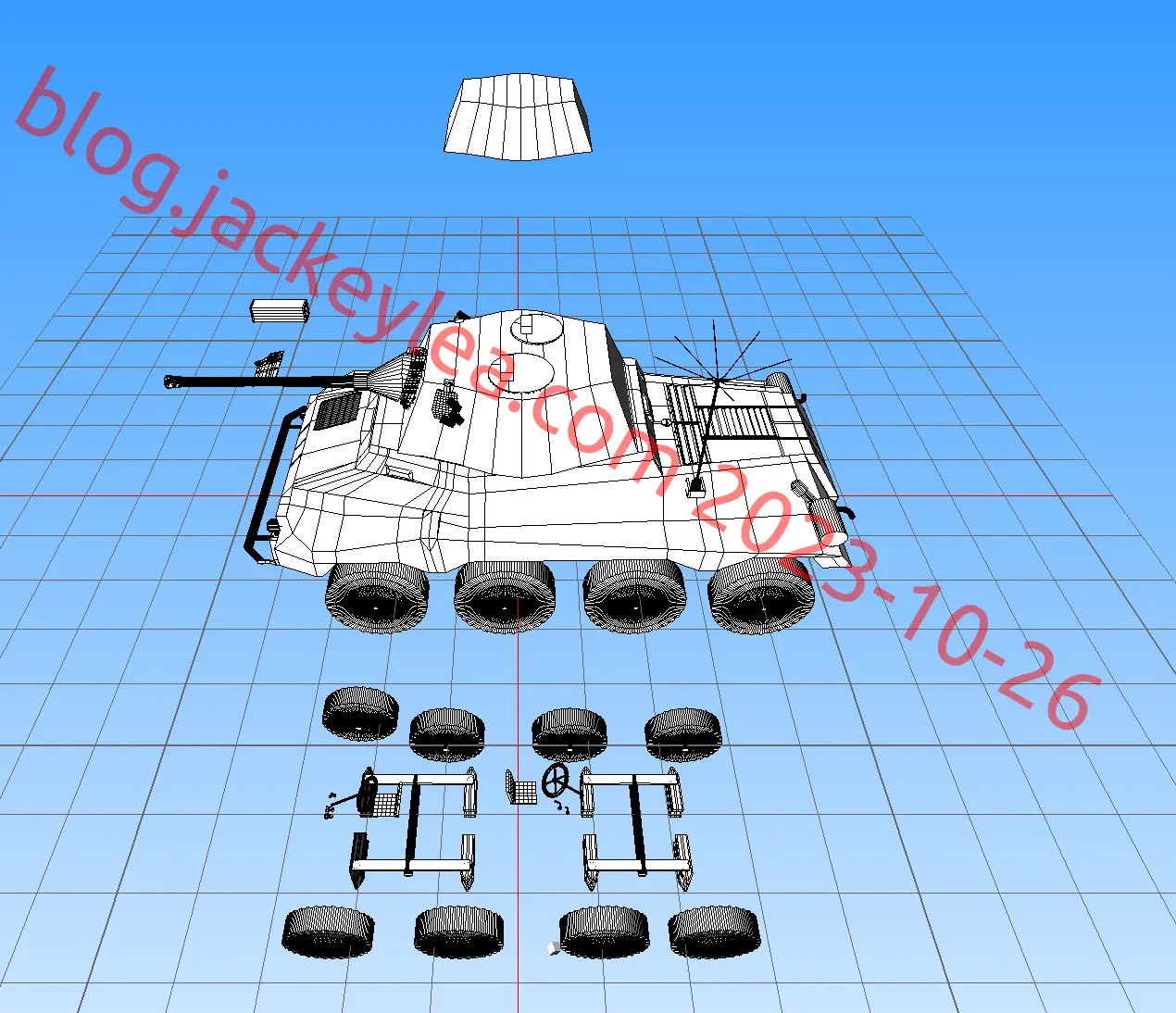

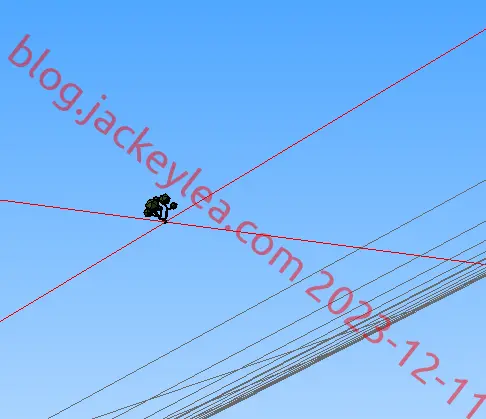

fbx

dae

要选择Collada Files (fbxsdk) (*.dae)那个

dae

kmz

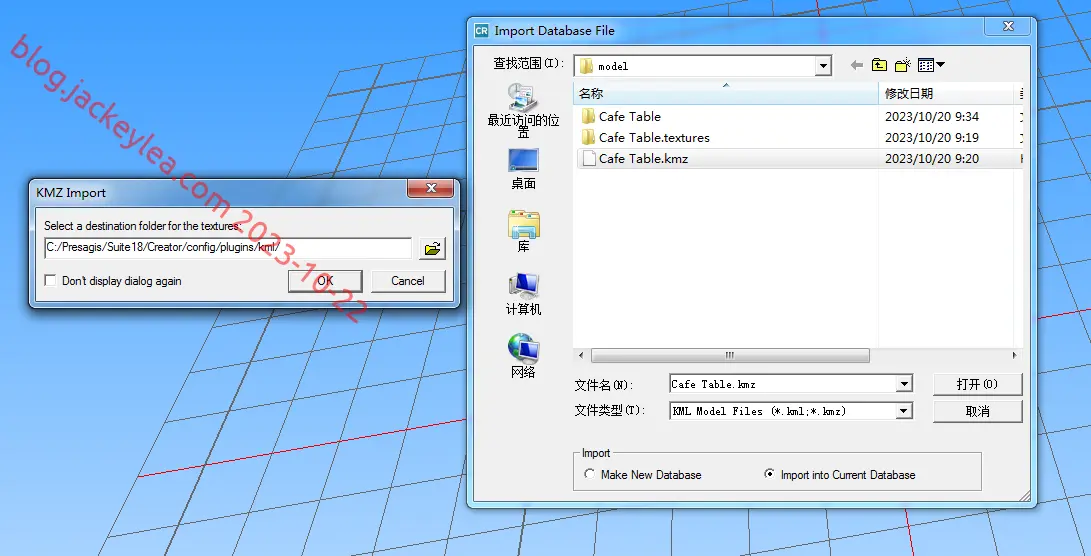

可以看到,我们导出的是kmz,但是自动有个kml文件

kmz/kml

导入失败

stl

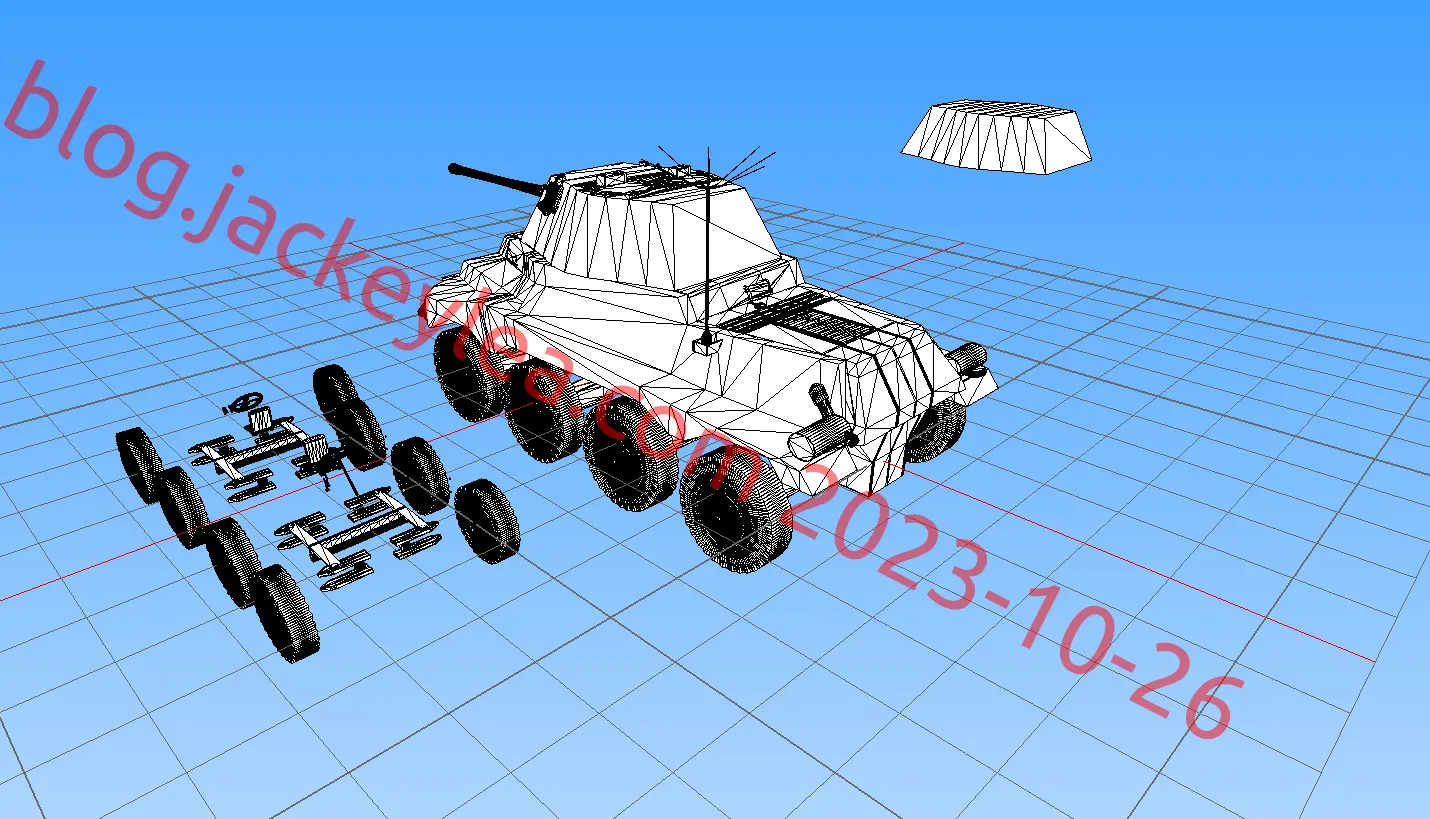

stl

总结

推荐3ds/dae/fbx/obj

SolidWorks

使用上一篇的文件

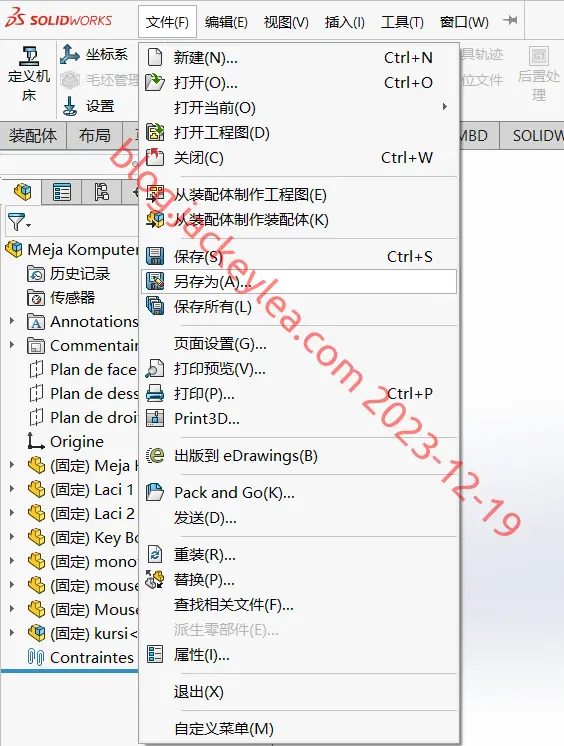

另存为

格式为

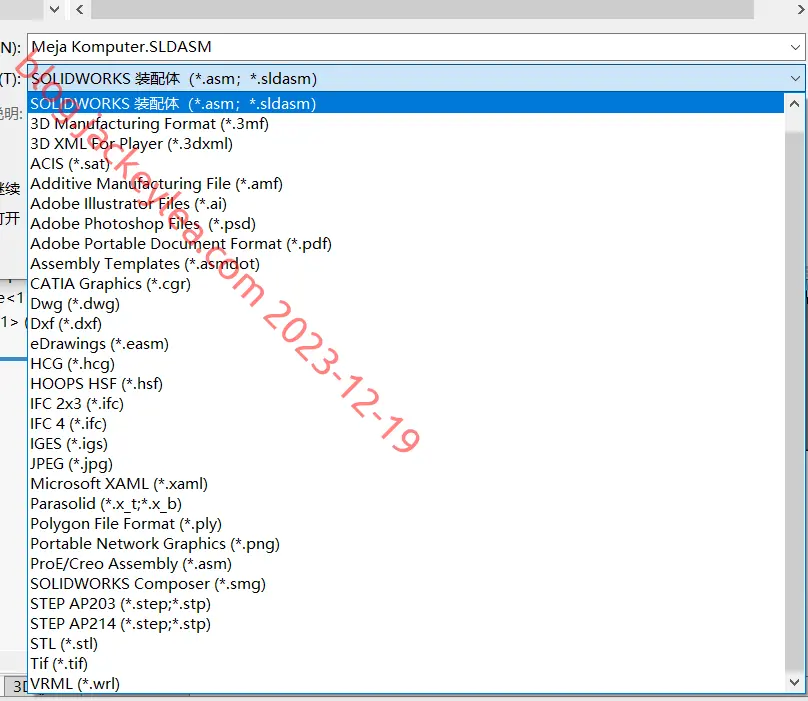

支持的格式

交叉的格式

  • dxf
  • stl

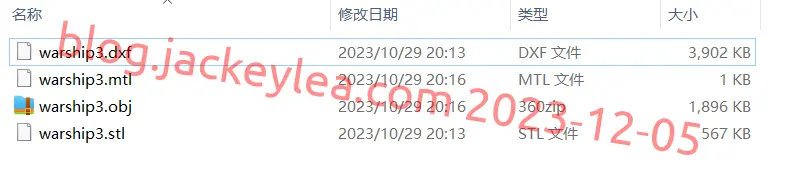

模型

dxf

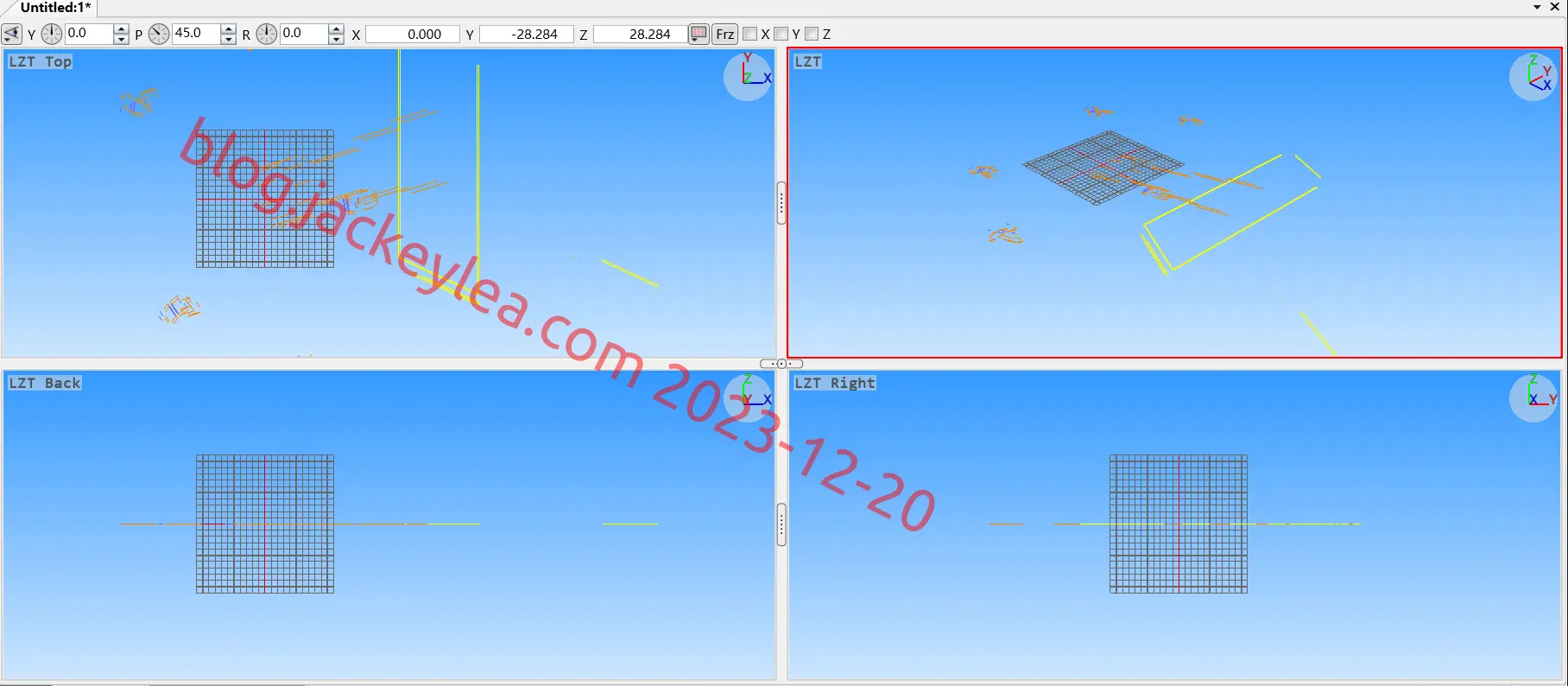

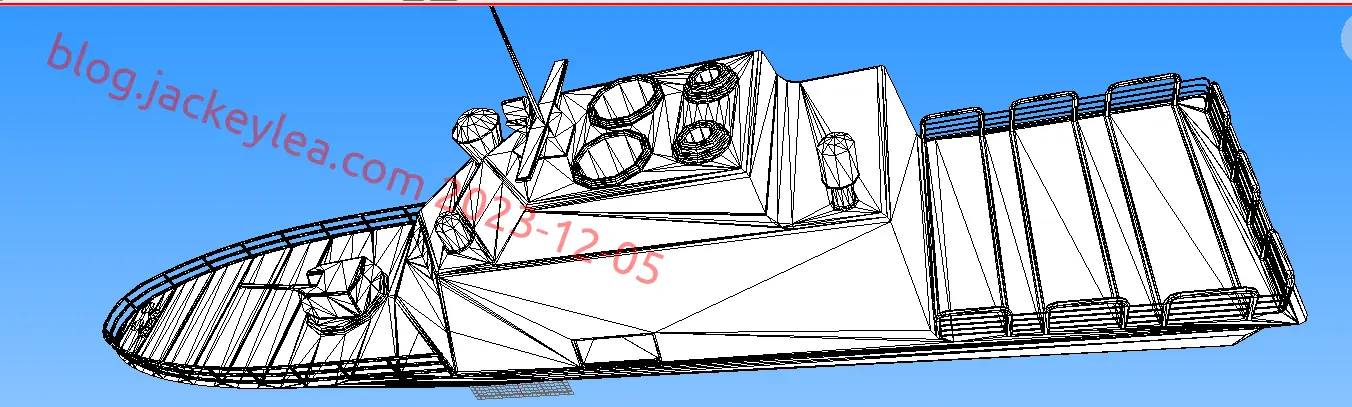

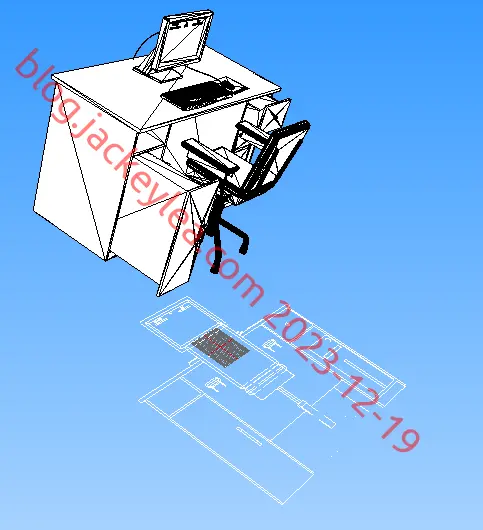

dxf模型

stl

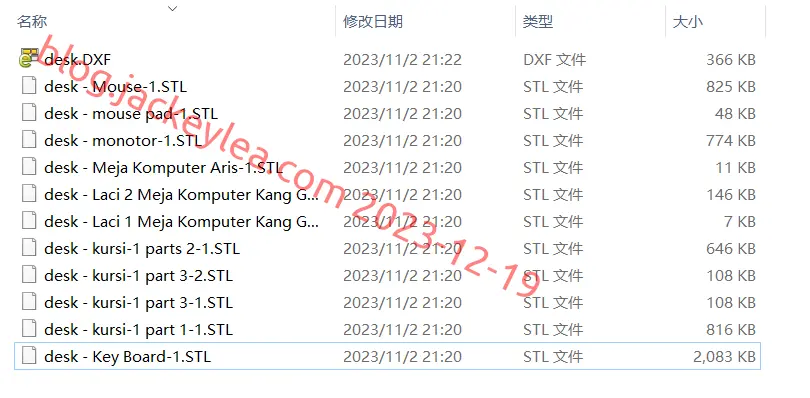

stl被导出为许多文件

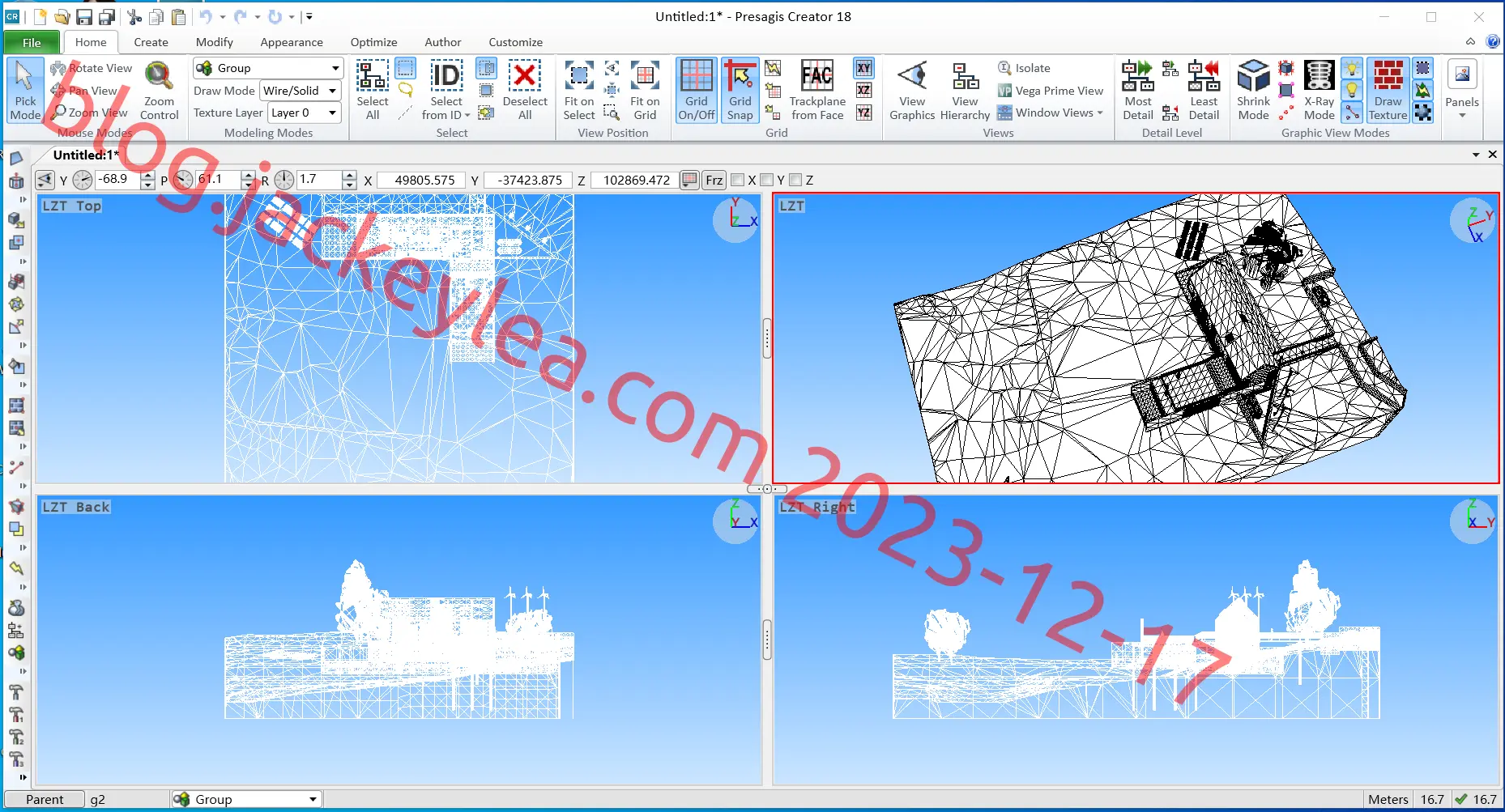

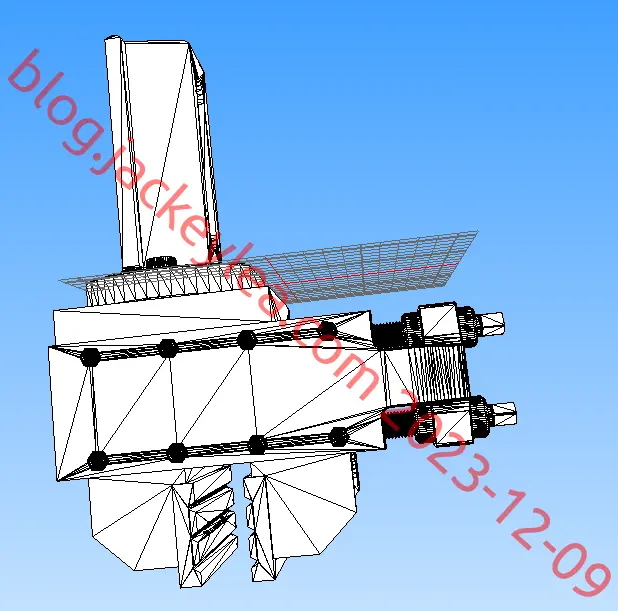

stl模型

UG

使用上一篇的模型

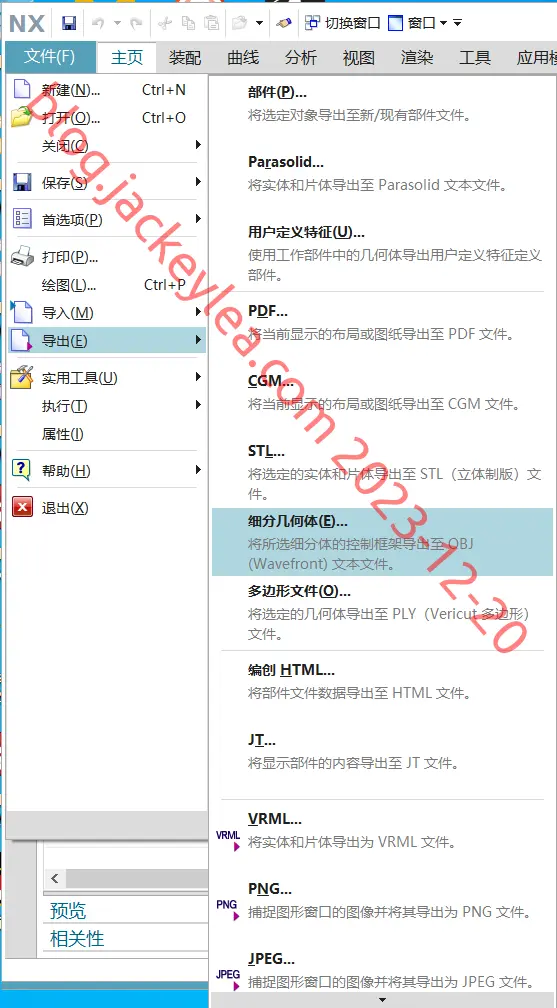

导出

交叉的格式为

  • stl
  • obj
  • dxf

stl

stl模型

obj

普通模式下建模无法导出为obj

如果需要导出obj,你要使用创意塑性建模

dxf

dxf模型

ZBrush

模型

使用上一篇的模型

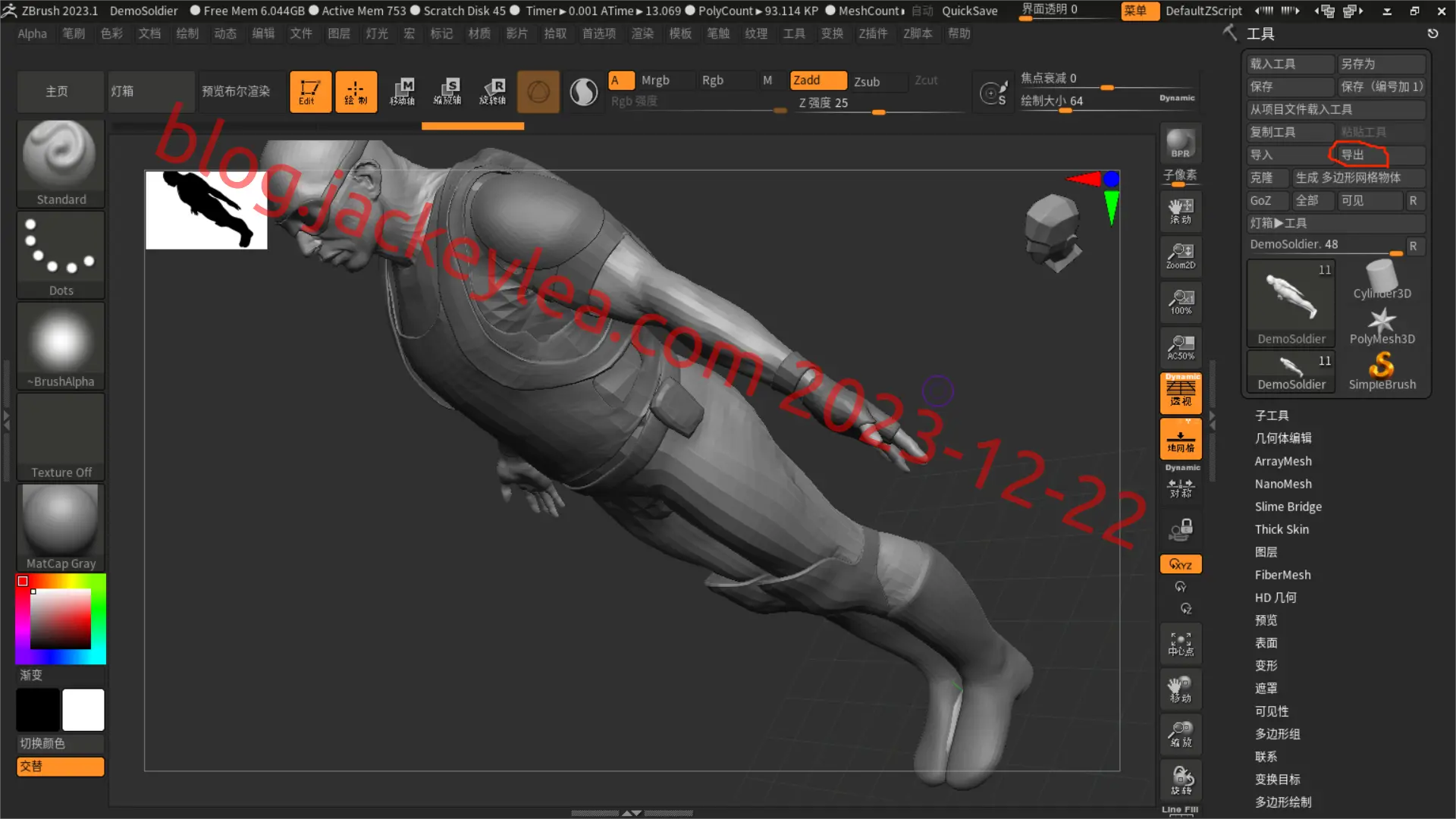

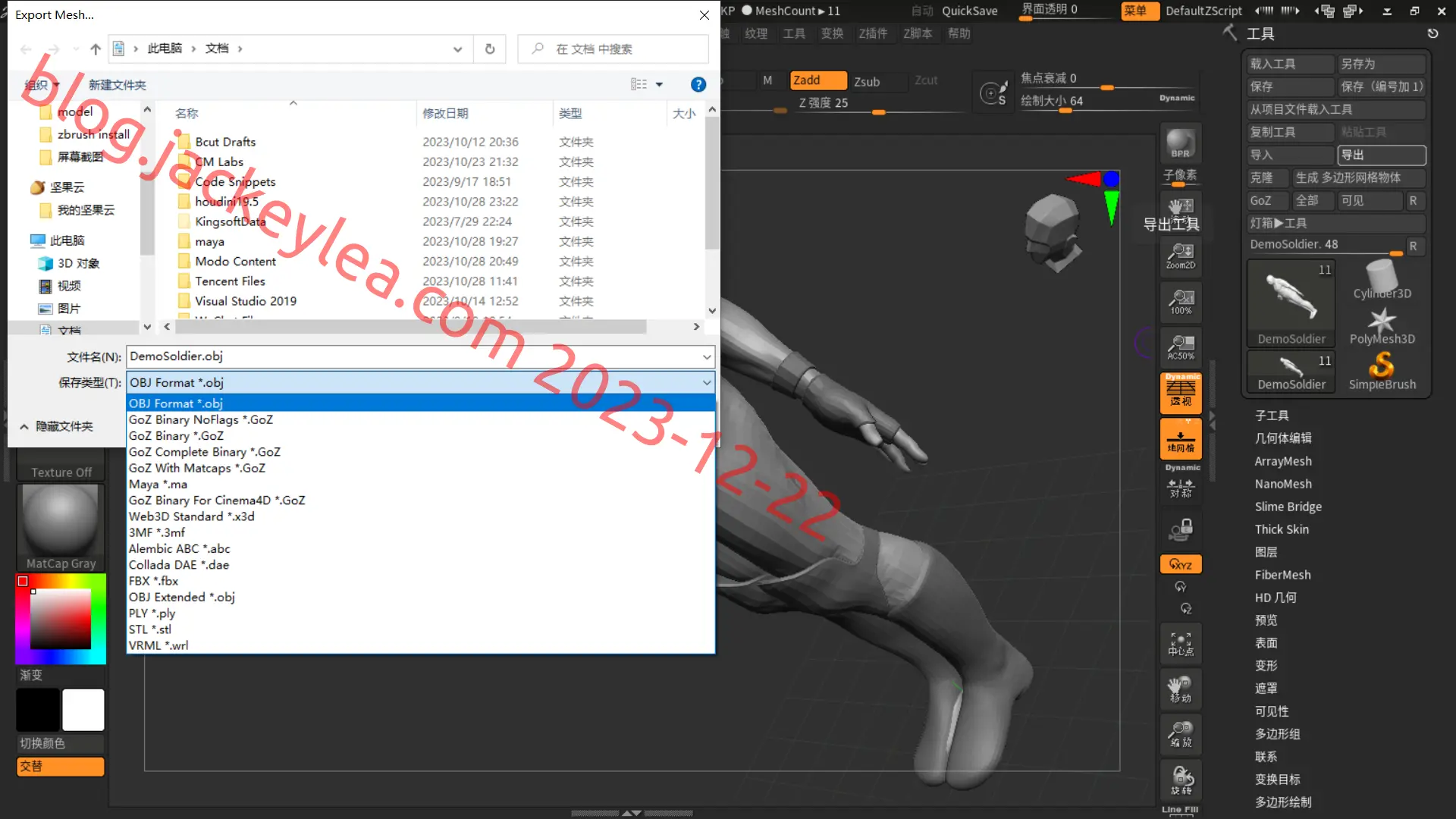

软件右侧有导出菜单

导出

导出格式为

格式

交叉格式为

  • obj
  • dae
  • fbx
  • stl

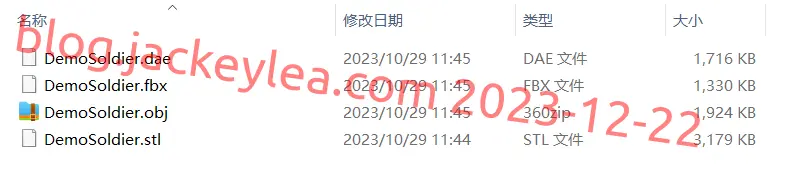

模型

obj

obj模型

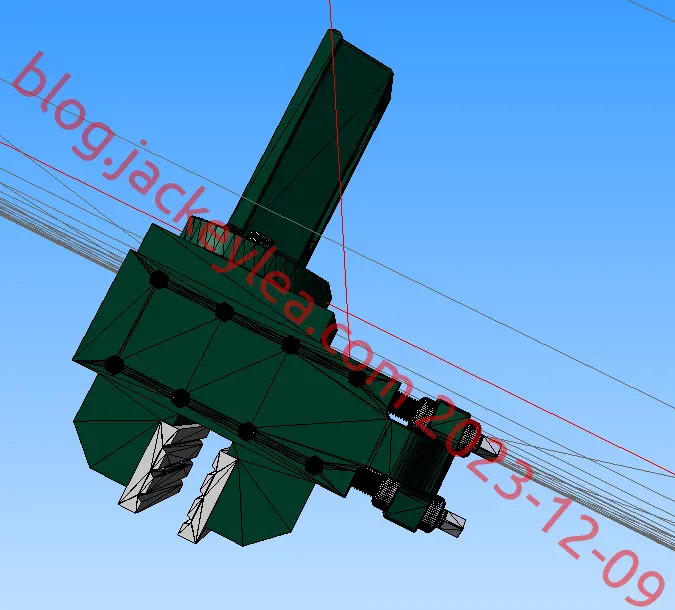

dae

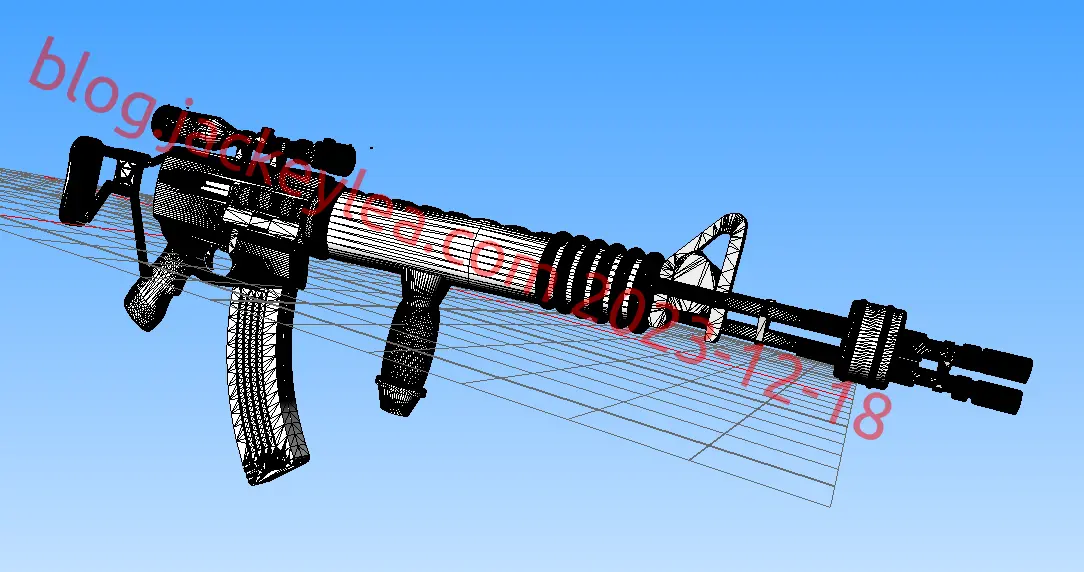

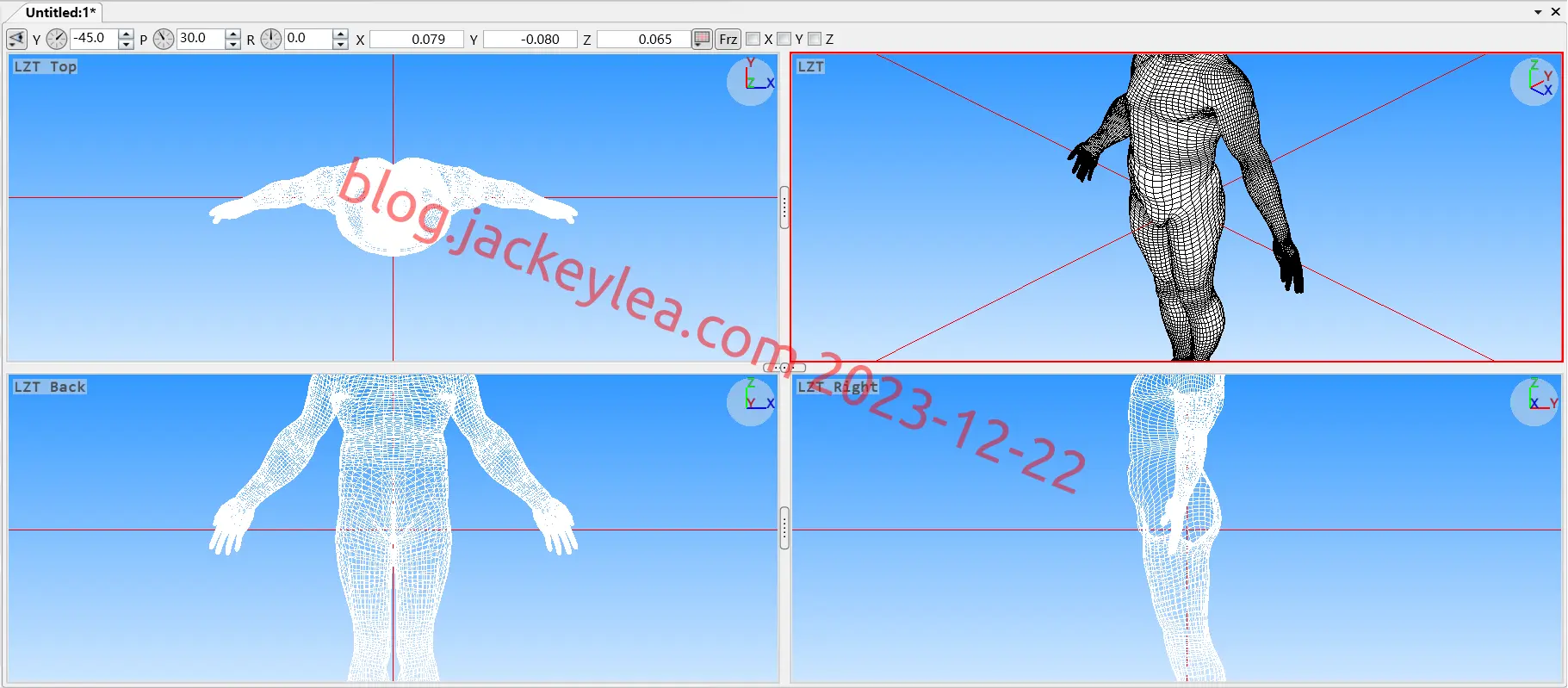

dae模型

fbx

fbx模型

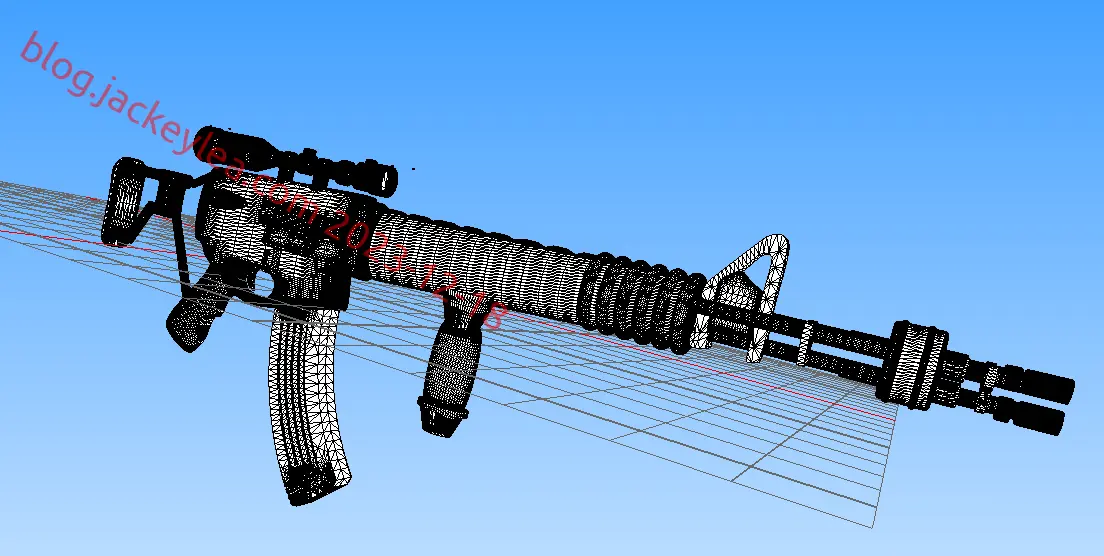

stl

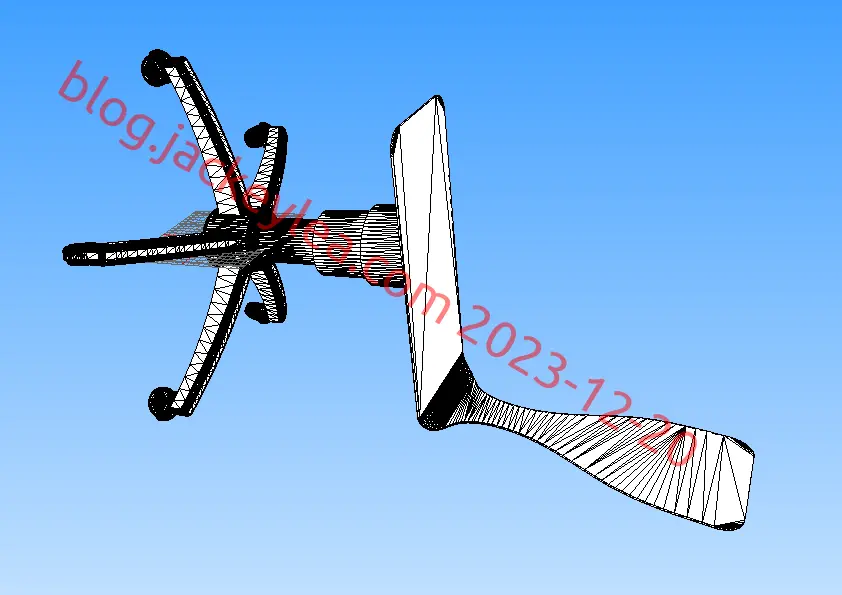

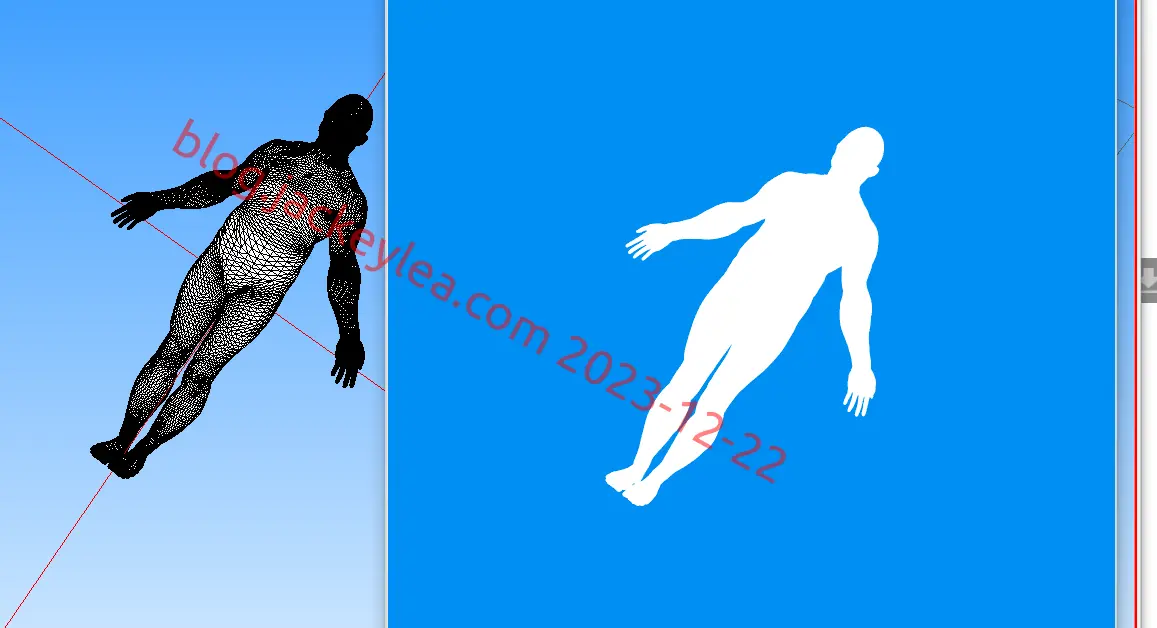

stl模型

总结

那么与这些三维建模与Creator相比,Creator有什么优势?

  • 首先,Creator可以进行三维建模
  • 可以与Presagis 产品线其他产品(Vega Prime/Terra Vista/CDB/…)配合使用
  • 模型原生格式flt与系列其他产品通用,模型中部分特性(如热点)其他产品没有,而且是传感器仿真软件必须的特性。
