本部分是 状态机 机制的实际应用。
实现效果为：有个多个界面，移动其中一个到另一个界面上，那么两个界面自动交换，实现拖拽移动。
先创建一个根工程。
填写根工程路径和名称
新根工程效果如下：
右击工程名称，添加新子项目

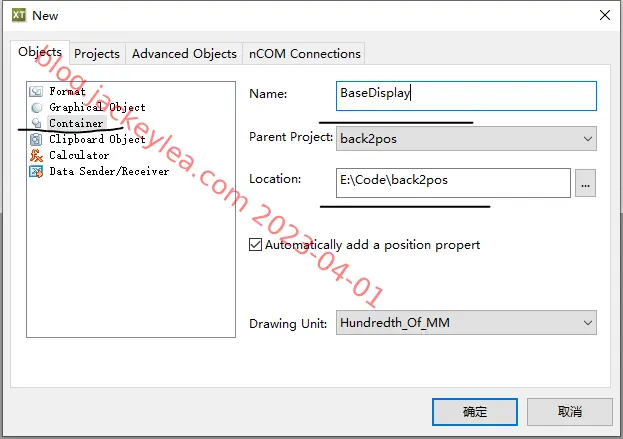

选择container，并填写路径和名称
创建完成之后会自动显示属性界面
默认是只有Position属性，按照规则添加Width/Height属性。
双击Format会显示可视的界面，当然新工程是空的。

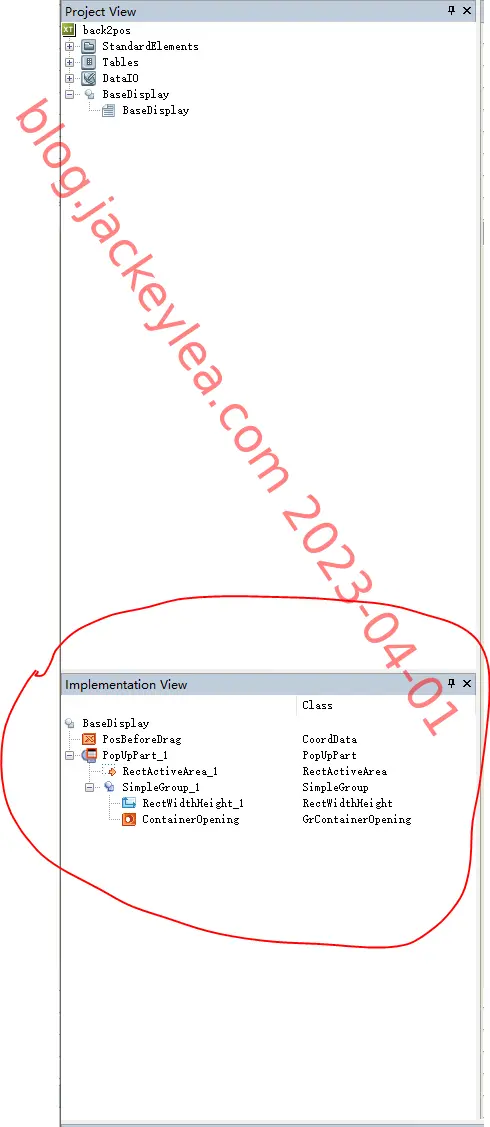

添加子界面如下：
- PosBeforeDrag为CoordData（坐标）类型，用于保存之前位置状态。
- PopUpPart_1为PopUpPart类型，表示此组件界面可以位于所有窗口的最上方。
- RectActiveArea用于捕捉鼠标事件
- SimpleGroup会将其内部的子界面打包成一个整体，这样操作方便。
- RectWidthHeight带有宽高属性的矩形界面组件。
至此，工程方面的操作结束了。
简单拖拽
本部分需要实现窗口的拖动，松开后自动回到原来位置。
默认的空白的状态图为：
点击工具栏的状态图标，添加状态

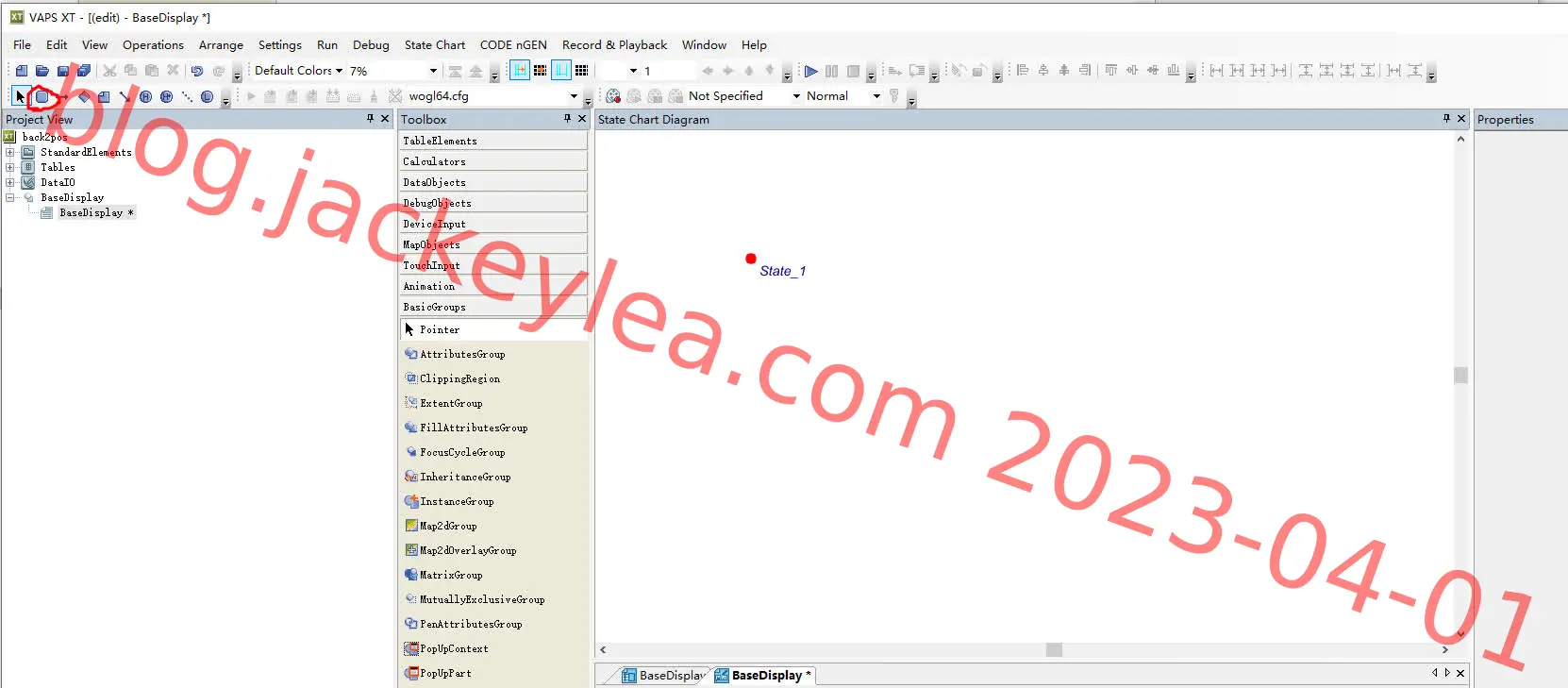

默认状态是一个点，需要给他展开。
这个比较简单，鼠标放在那个点上，鼠标变为十字架型是往左上角拖拽就可以了。
然后双击State_1修改状态名称。

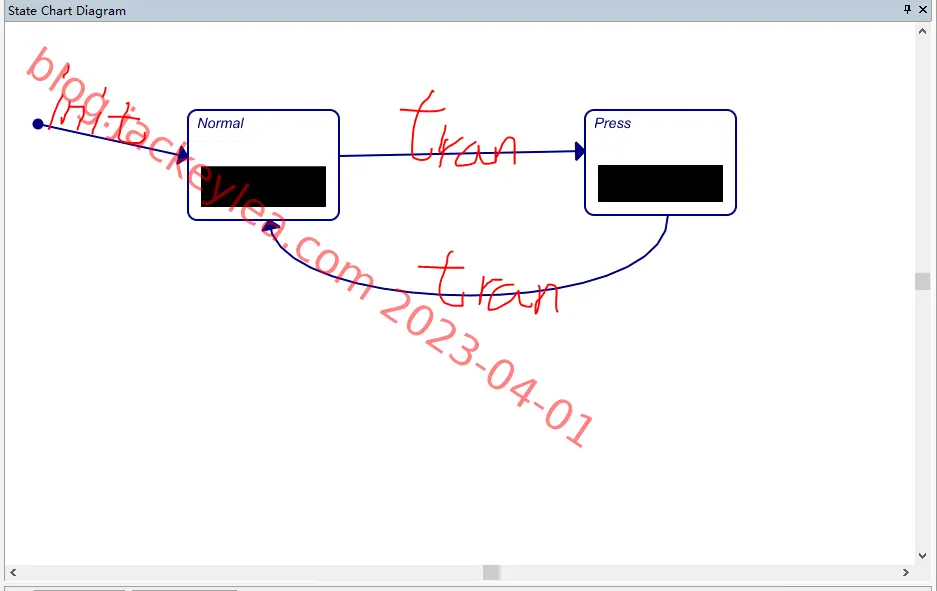

然后再添加两个状态和三条线。
最左侧的点线是初始状态线（Initial Transition），右侧的两条线为普通的转换线（Transition）。
Normal->Press

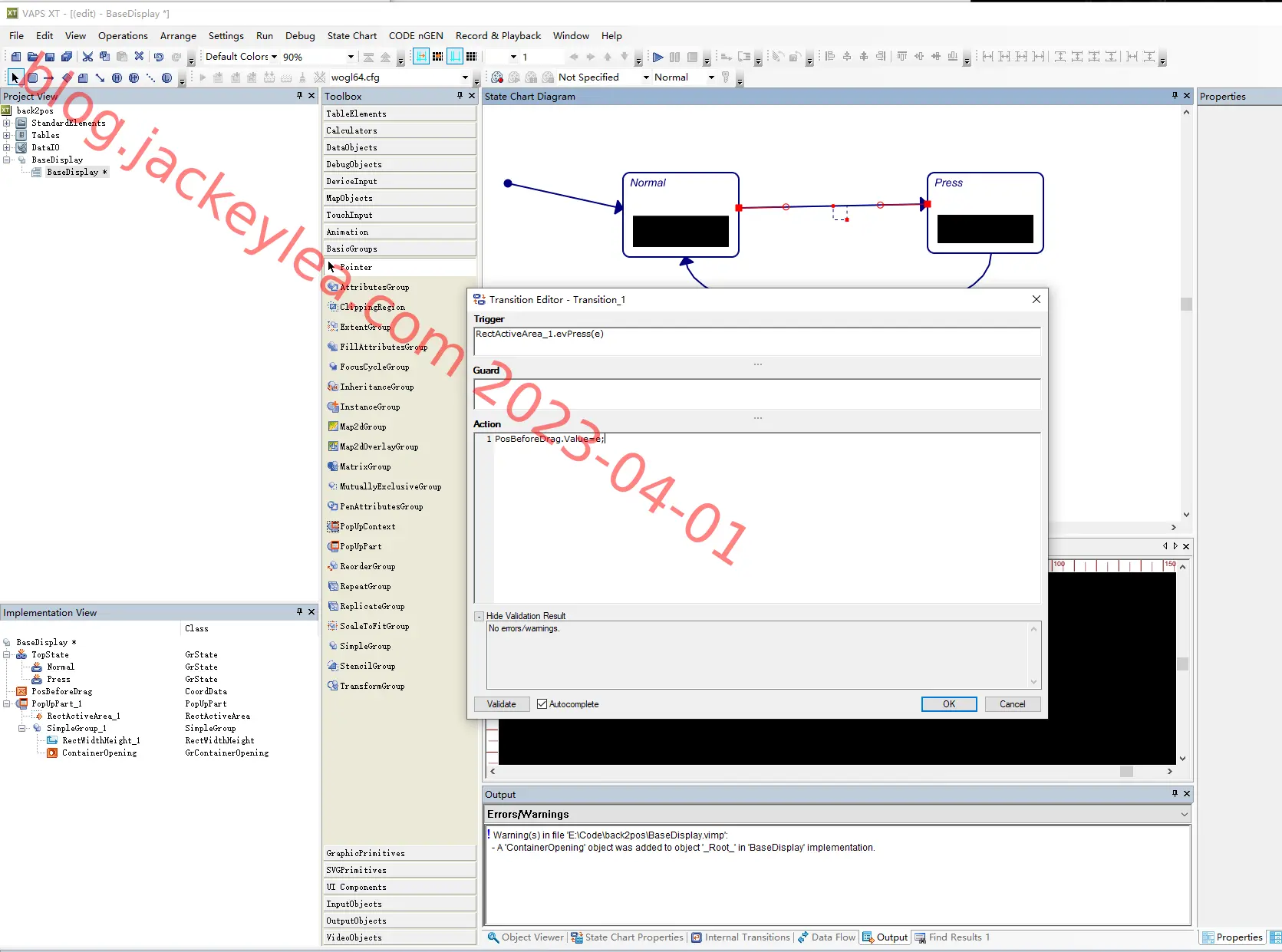

先修改Normal->Press的状态转移：
Trigger表示满足小框条件就触发此状态转移。
RectActiveArea_1.evPress(e)表示RectActiveArea捕获到鼠标的Press事件，e表示捕获的坐标。
Action表示触发之后的操作。
PosBeforeDrag.Value=e;将按下那一瞬间的坐标保存下来。
简单来说，点击界面时保存原始坐标。

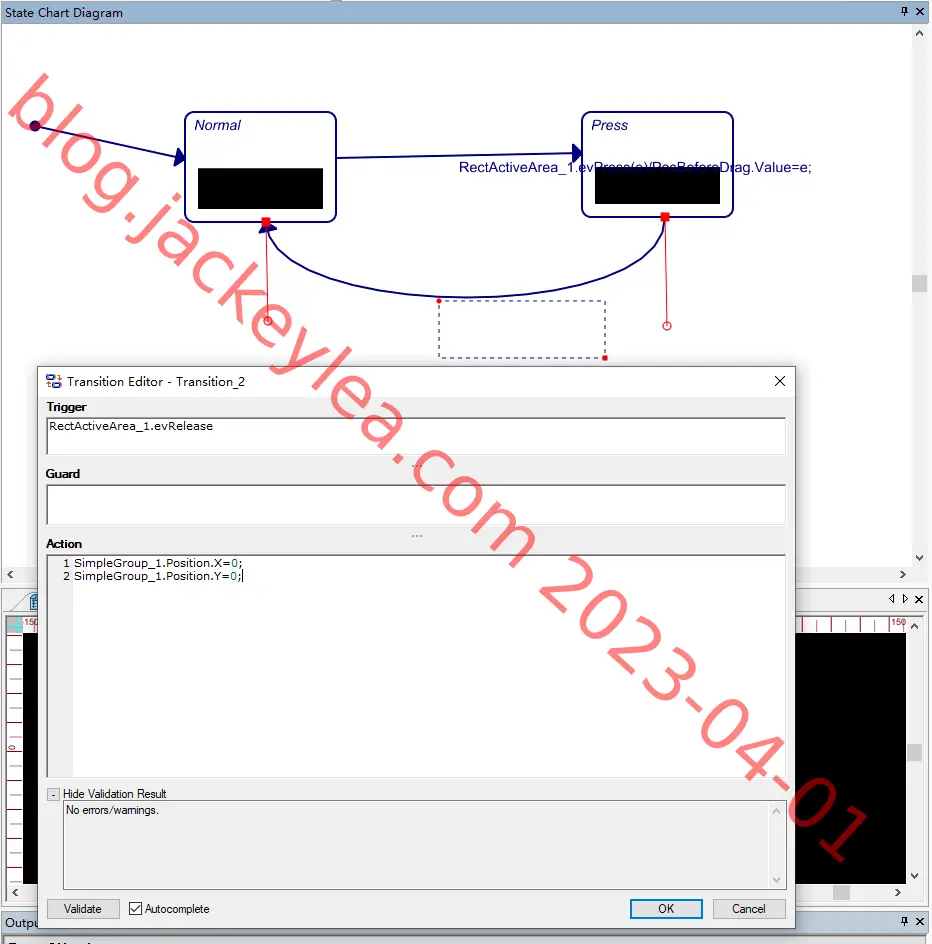

Press->Normal
本状态就是鼠标松开后的状态。
双击编辑：
RectActiveArea_1捕获鼠标释放事件（evRelease）。
然后执行将界面移动到原点：SimpleGroup_1.Position为中心点坐标。
简单来说，释放鼠标时界面自动回到坐标原点。
状态内部转换（Internal Transitions）

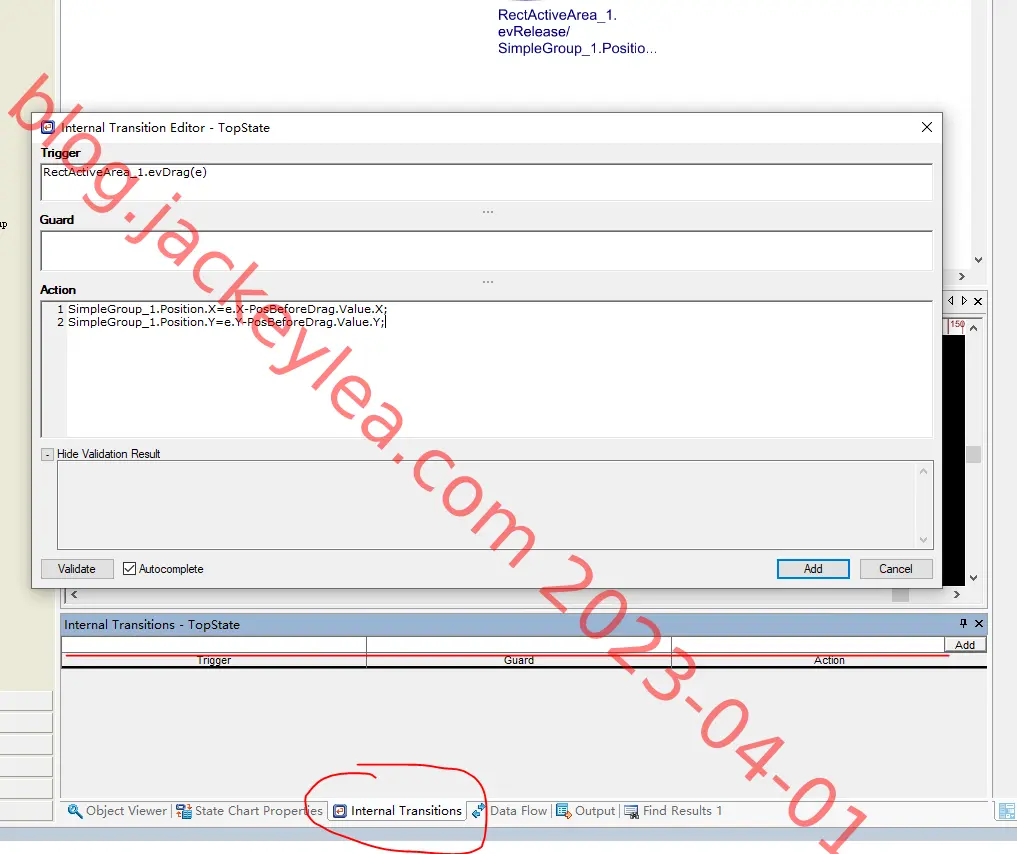

在软件的底部有Internal Transitions标签页，双击Add左侧的白色空白区域。
拖拽的基本操作是，鼠标按下界面然后在不松开的情况下移动鼠标，那么Press状态内部也需要处理一下。
RectActiveArea_1捕获到拖拽事件时（evDrag）,将计算后的坐标赋值给SimpleGroup。

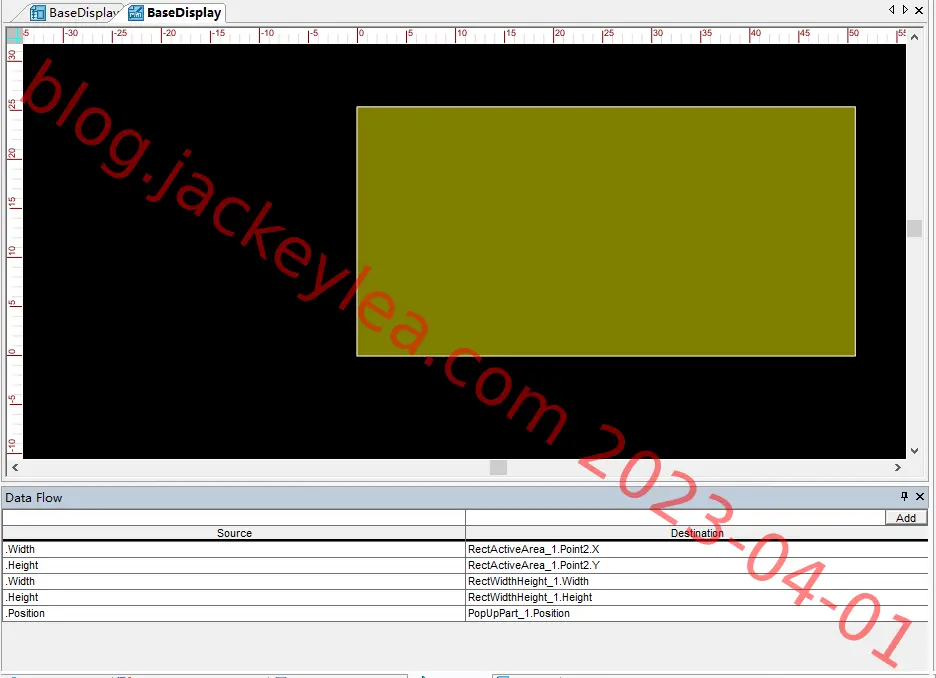

数据流向（Data Flow）
.Width/.Height/.Position是本子项目的最父层属性，将这些属性值赋值给子界面的变量。
操作效果如下：
会发现界面被锁定在一定范围内。

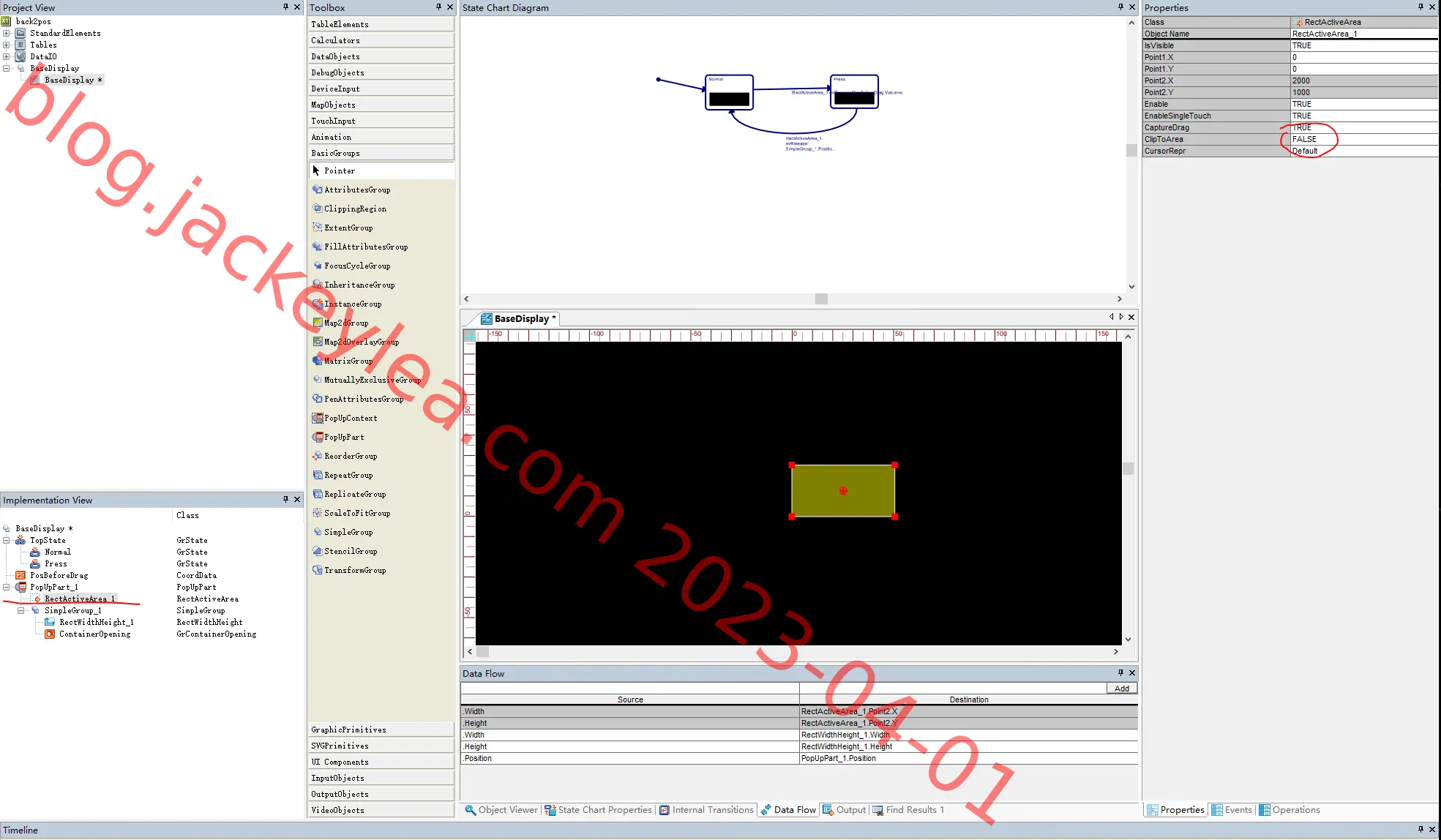

修改一下RectActiveArea的参数
效果：
拖拽至指定位置
上一部分是拖拽释放后返回原点，本部分是鼠标在哪释放界面就停在哪。
将Press->Normal的Action替换为：
1 | |
效果为：
双击放大
首先，添加一个双击（DoubleClick）状态，以及Normal到DoubleClick双向链接。

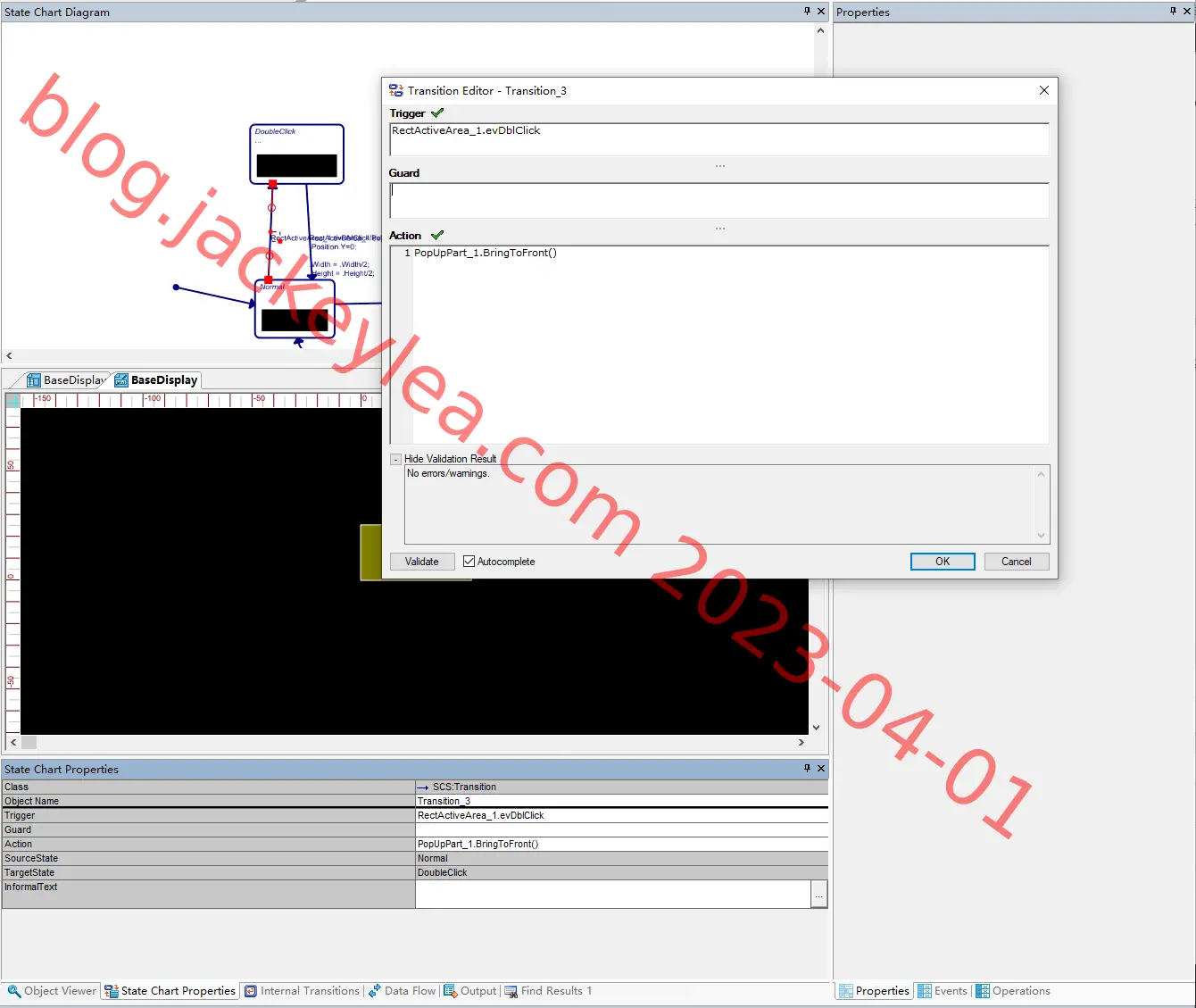

Normal->DoubleClick
这个转换就是双击界面后的效果。
简单来说，双击界面时把界面置顶。
DoubleClick
双击后的效果
简单的测试程序，把界面移至坐标顶点，然后宽高直接乘2。
DoubleClick->Normal
放大后的界面再次双击时回到原来状态。
界面移至坐标原点，宽高直接除以2。（偷懒，实际应该是保存之前的状态值，此时恢复。）
效果如下：
完整工程在VAPS_XT中的Back2Pos。
