VAPS XT入门教程11.05.01：Qt动态加载VAPS XT so

上一篇：VAPS XT入门教程11.05：DrawingIntegration机制

开发环境

软件	版本
OS	Deepin 20.2
GCC	8.3
Qt	5.15.1
VAPS XT	4.2.1

示例代码官方示例代码：C:\Presagis\VAPS_XT_4_2_1\Projects\Examples\DrawingIntegrationExample

Porting layer配置文件

先在C:\Presagis\VAPS_XT_4_2_1\Configs\Targets下有跨平台生成编译代码的配置文件*.cfg，因为目标平台是linux，所以我们在此使用linux64.cfg，复制一份并重命名为linux64_so.cfg表示用于编译linux64位平台下so文件。

配置文件由Presagis官方技术人员提供，我在其基础上修改一些参数。

导出代码

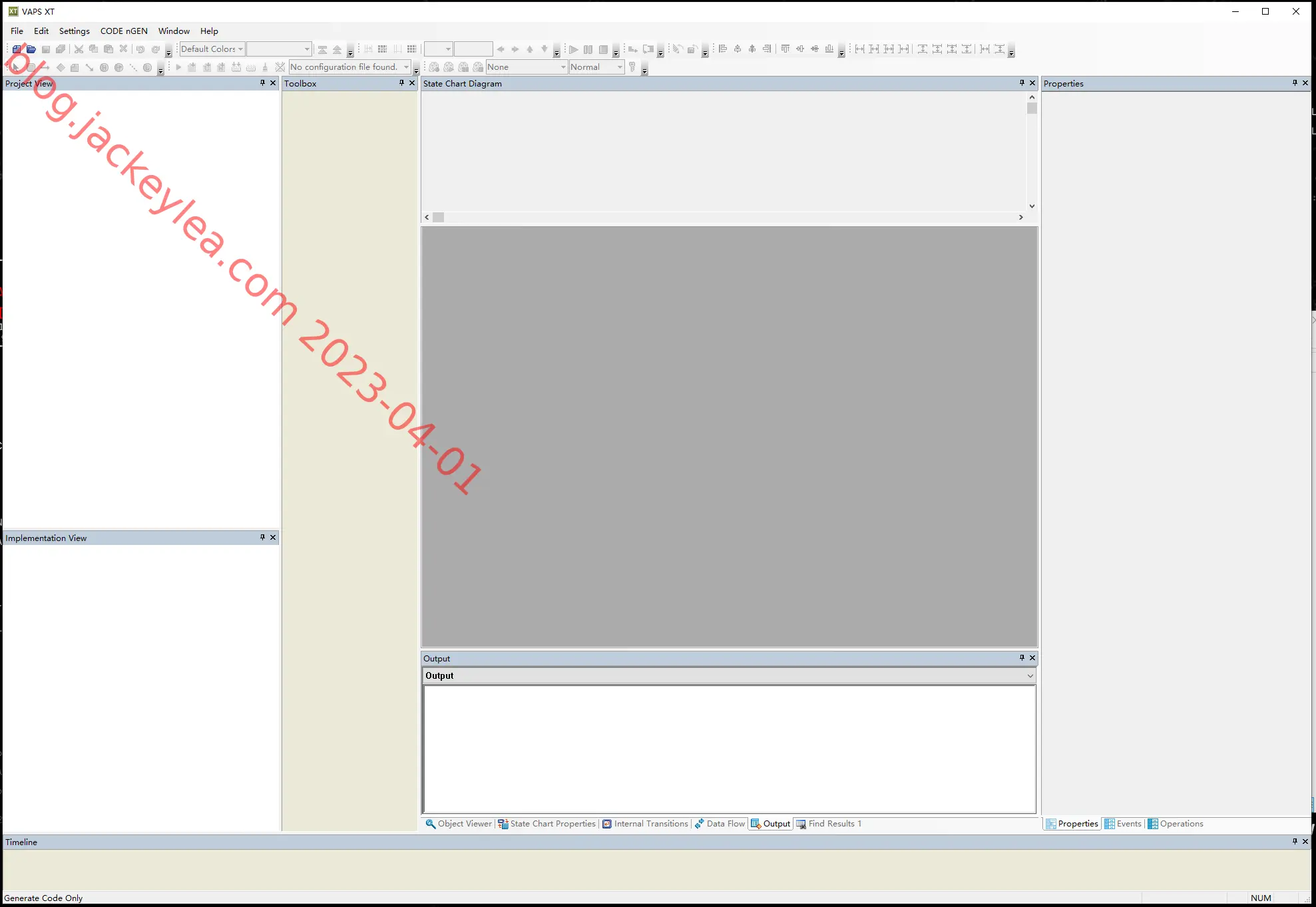

打开VAPS软件

default

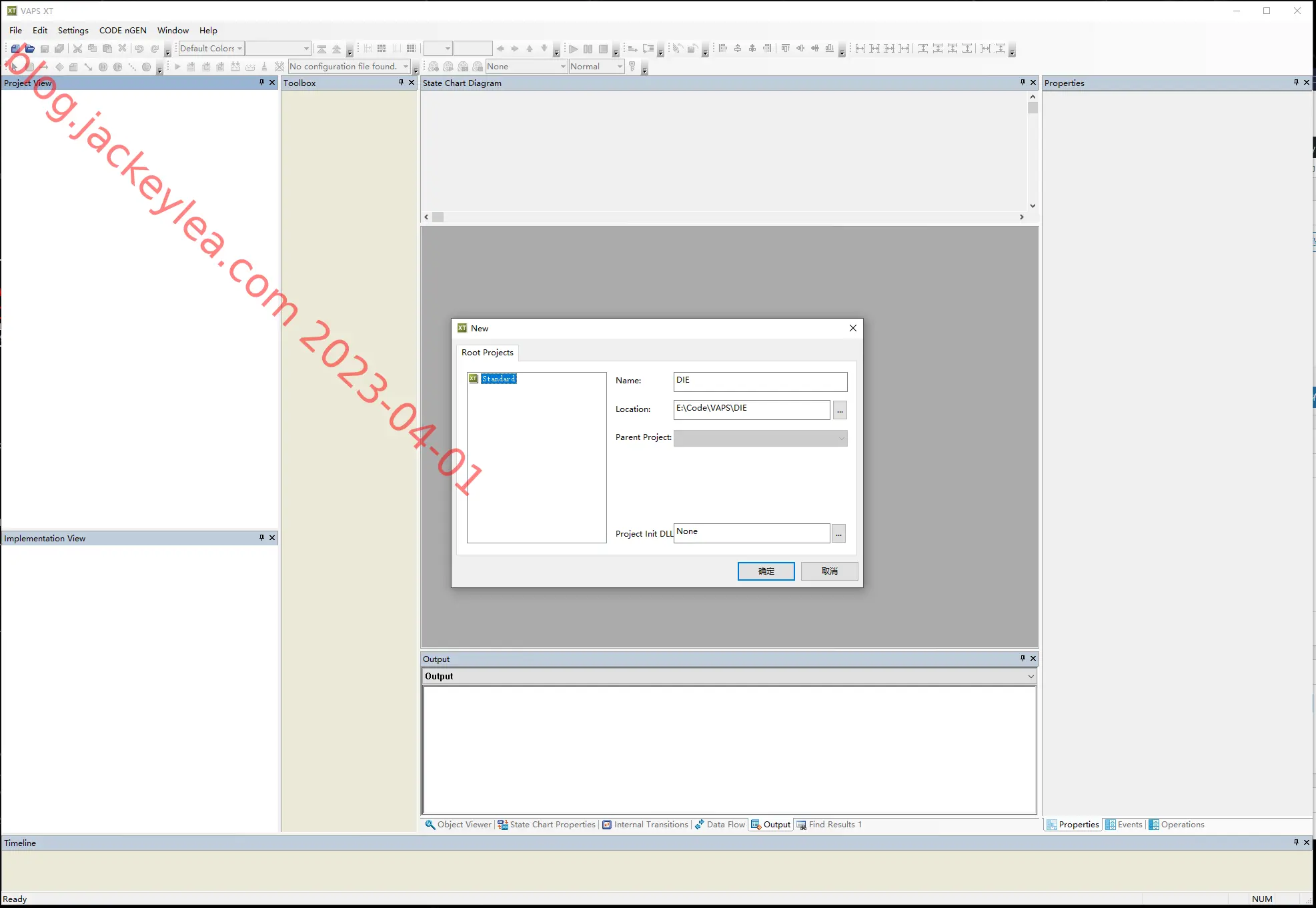

点击文件中的新建

new

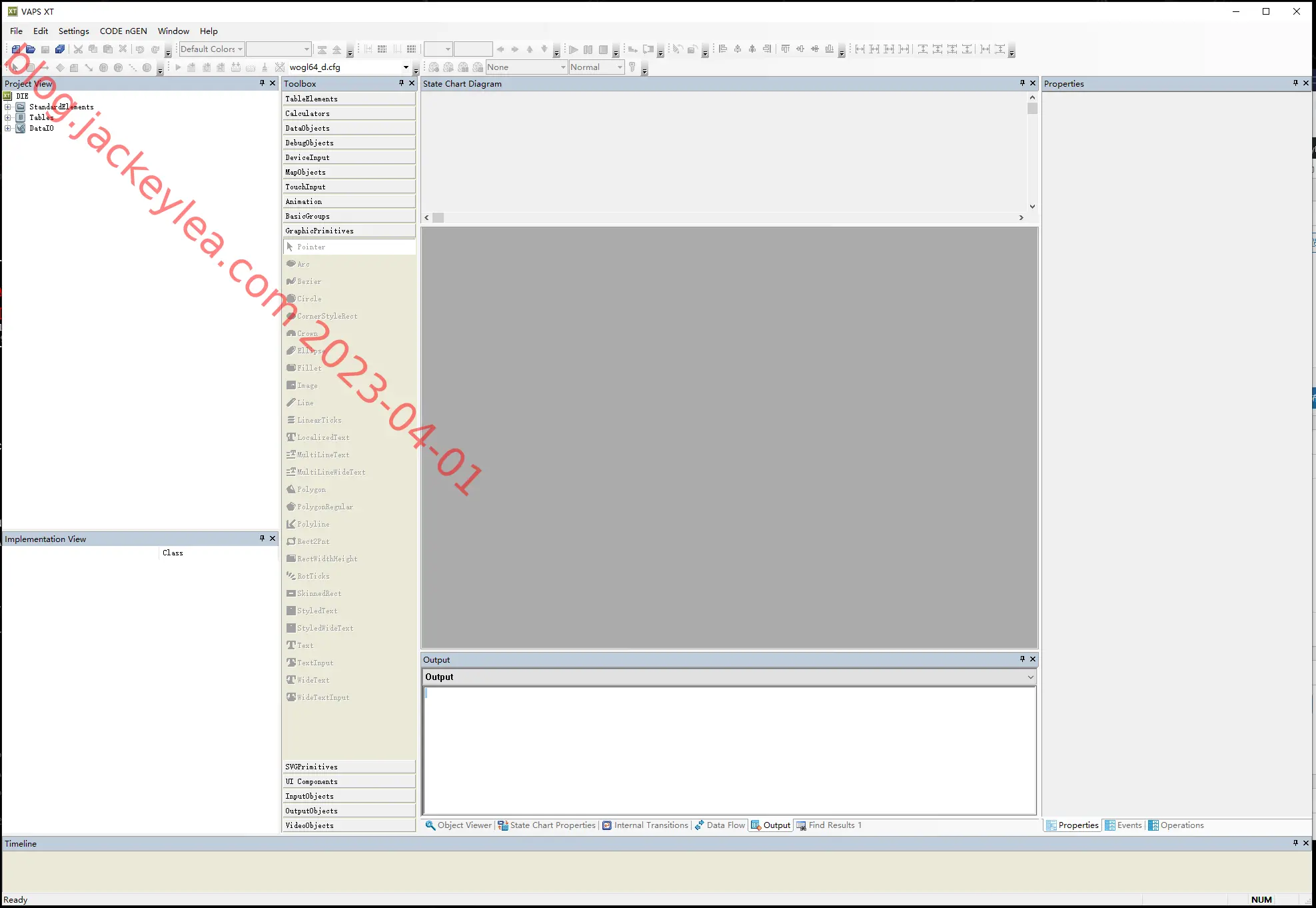

填入项目名称和项目文件保存位置

new done

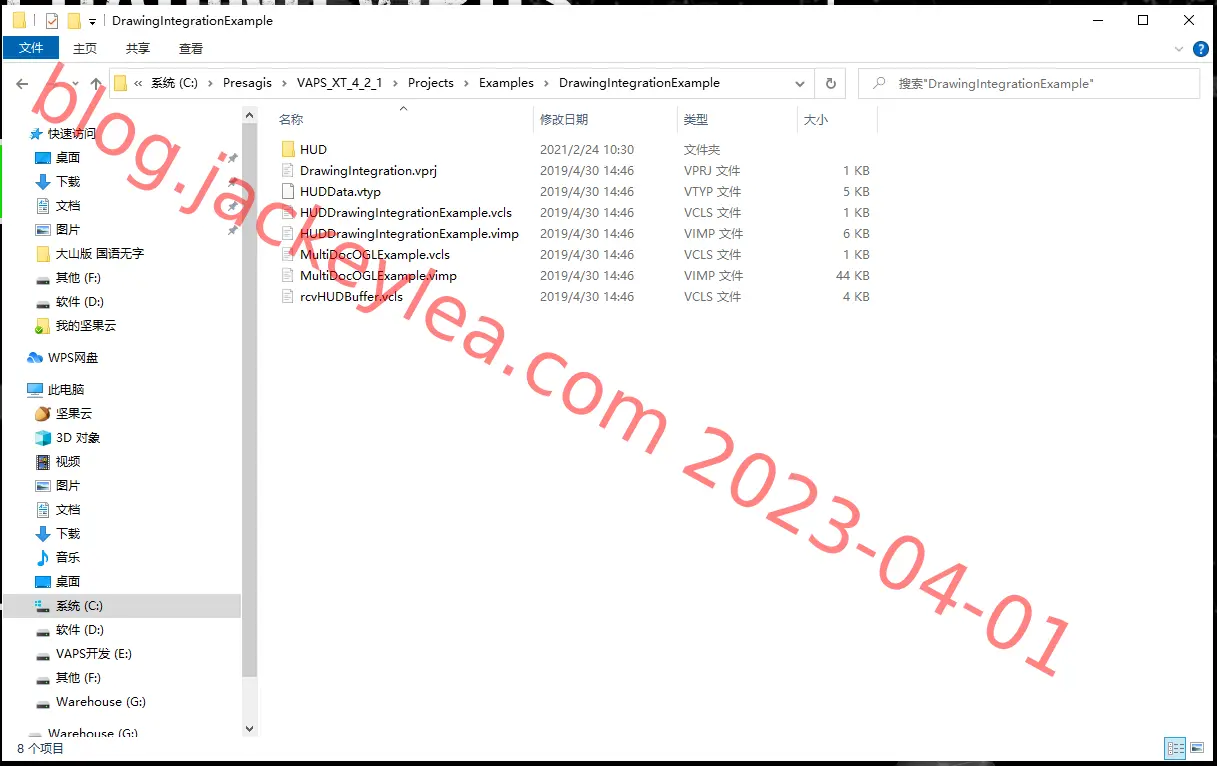

下图为本文使用的官方示例

example

其中DrawingIntegration.vprj为示例过程文件，我们将其导入刚刚创建的新根项目中。

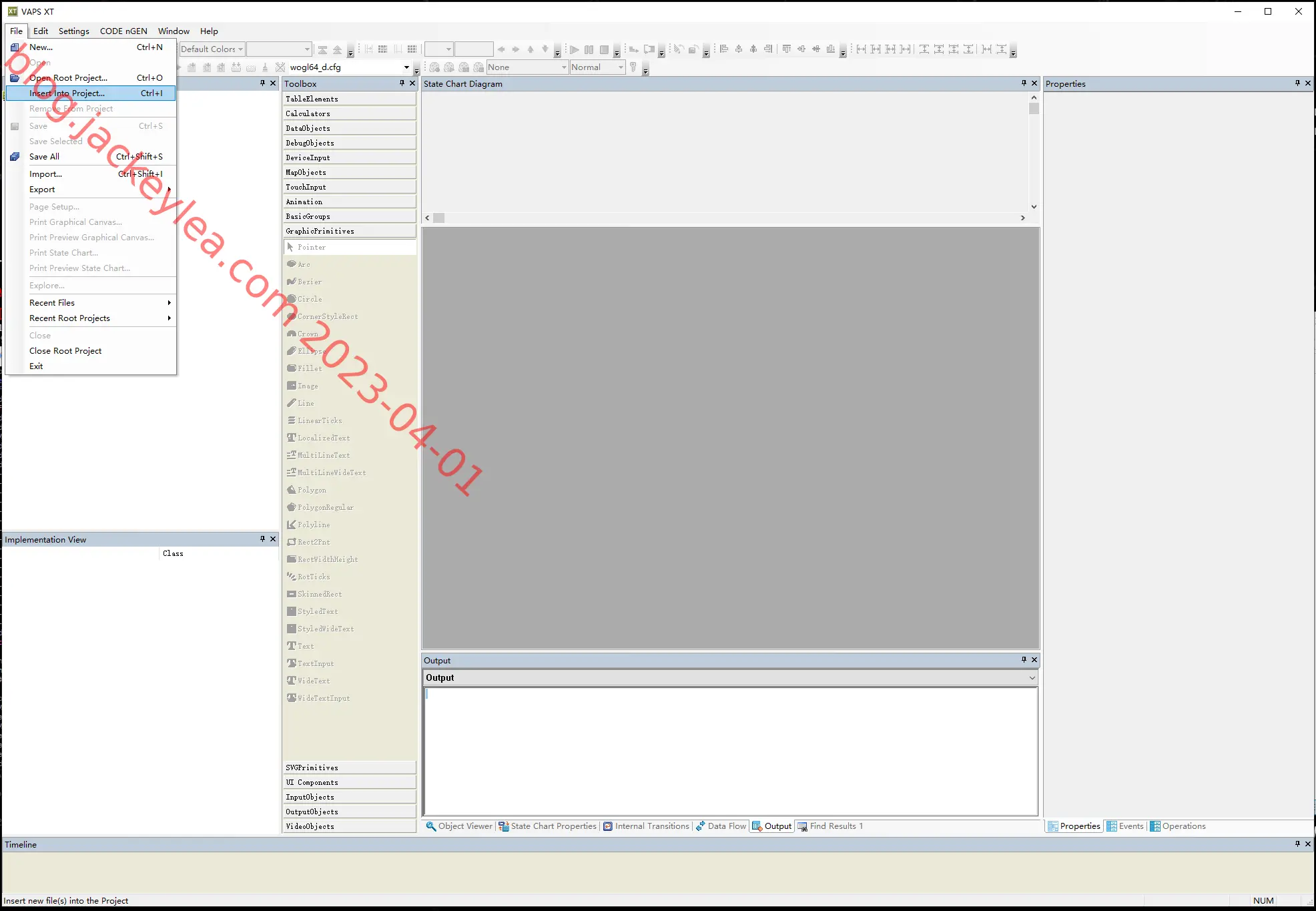

点击File -> Import into project ，准备导入

import

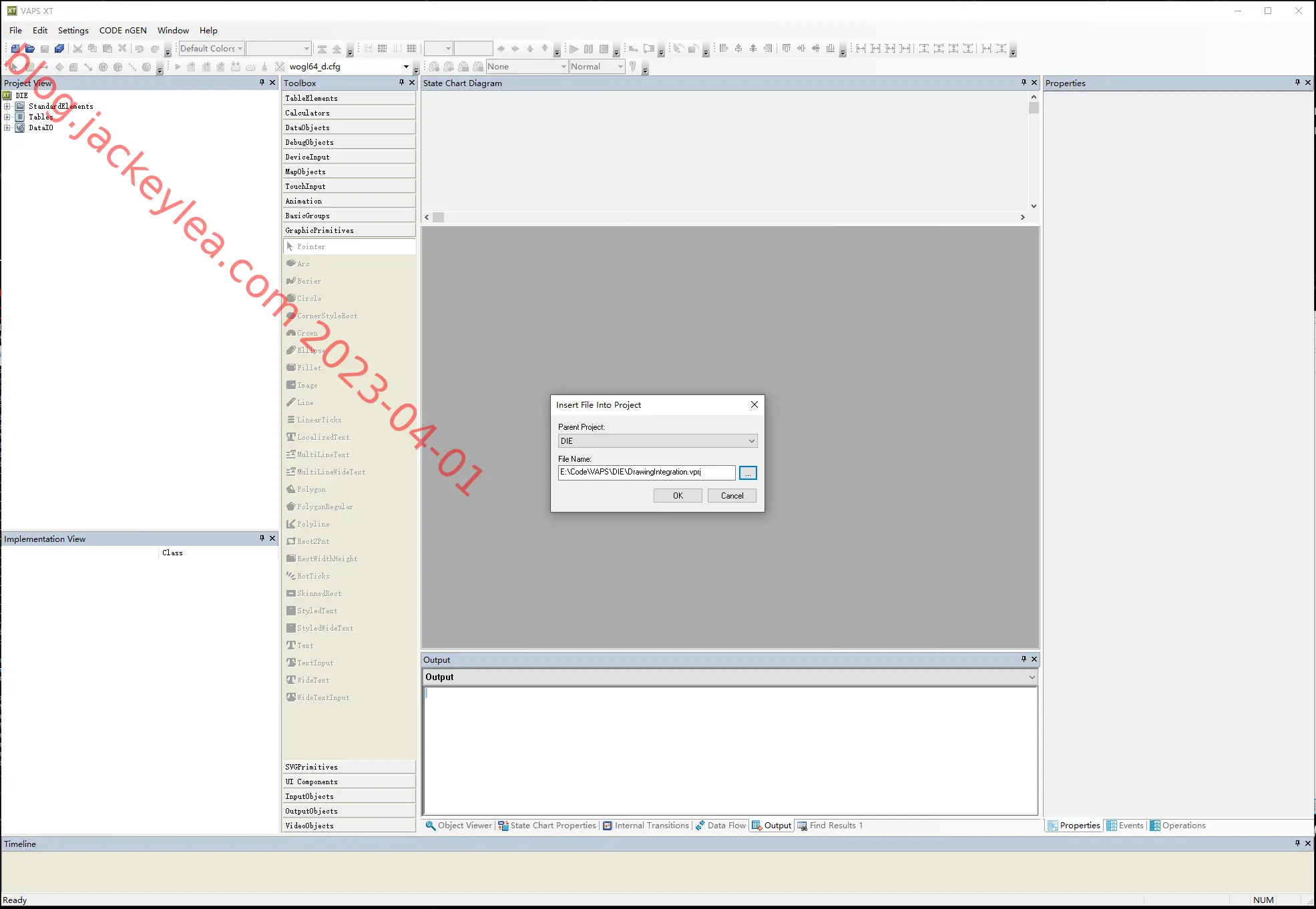

输入子项目位置

input

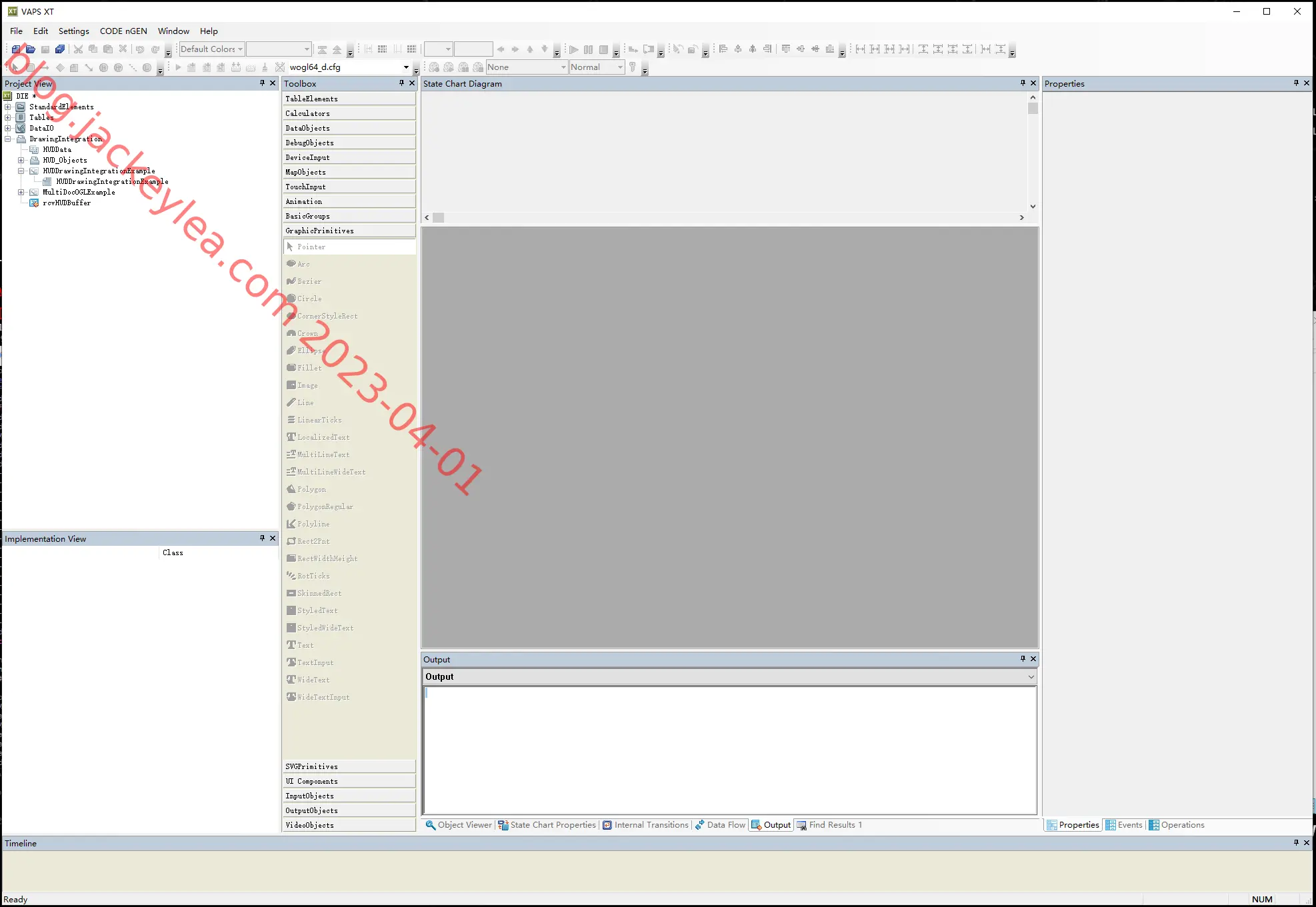

点击OK后软件会自动解析到根项目中，

open

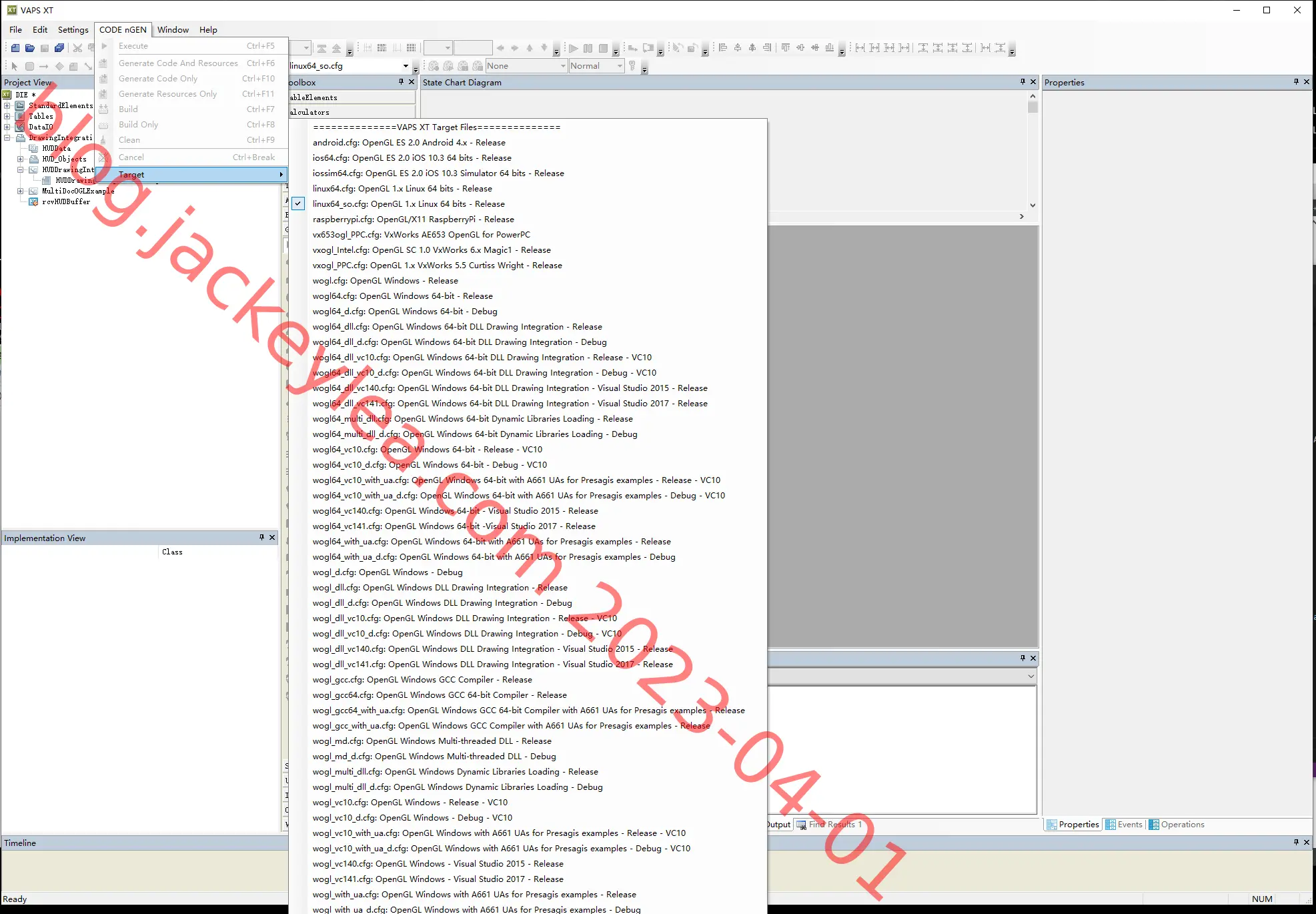

选择代码运行的目标平台，即之前提到的配置文件linux64_so.cfg

target

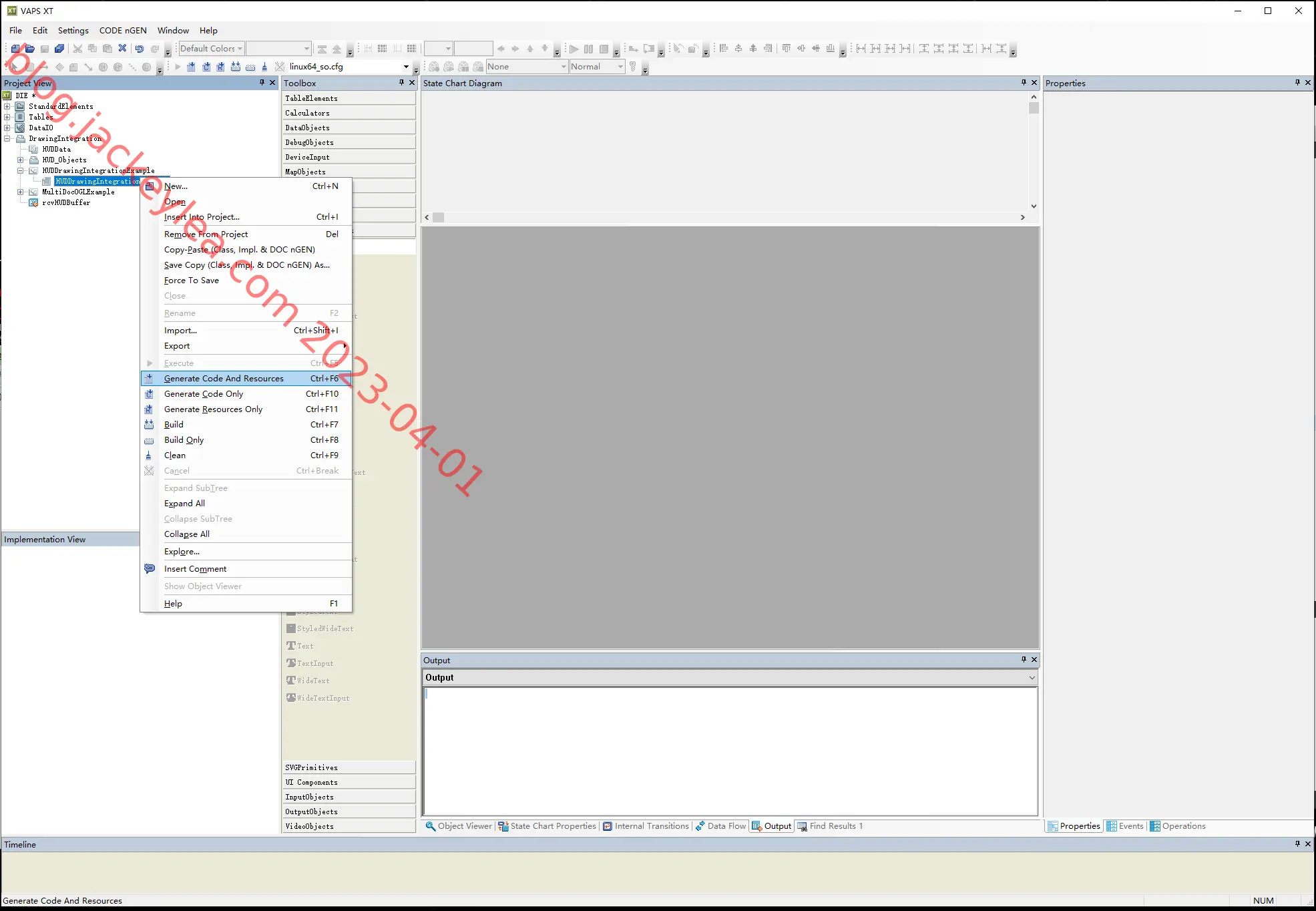

选择需要生成代码的软件，右击选择生成代码和资源

generate

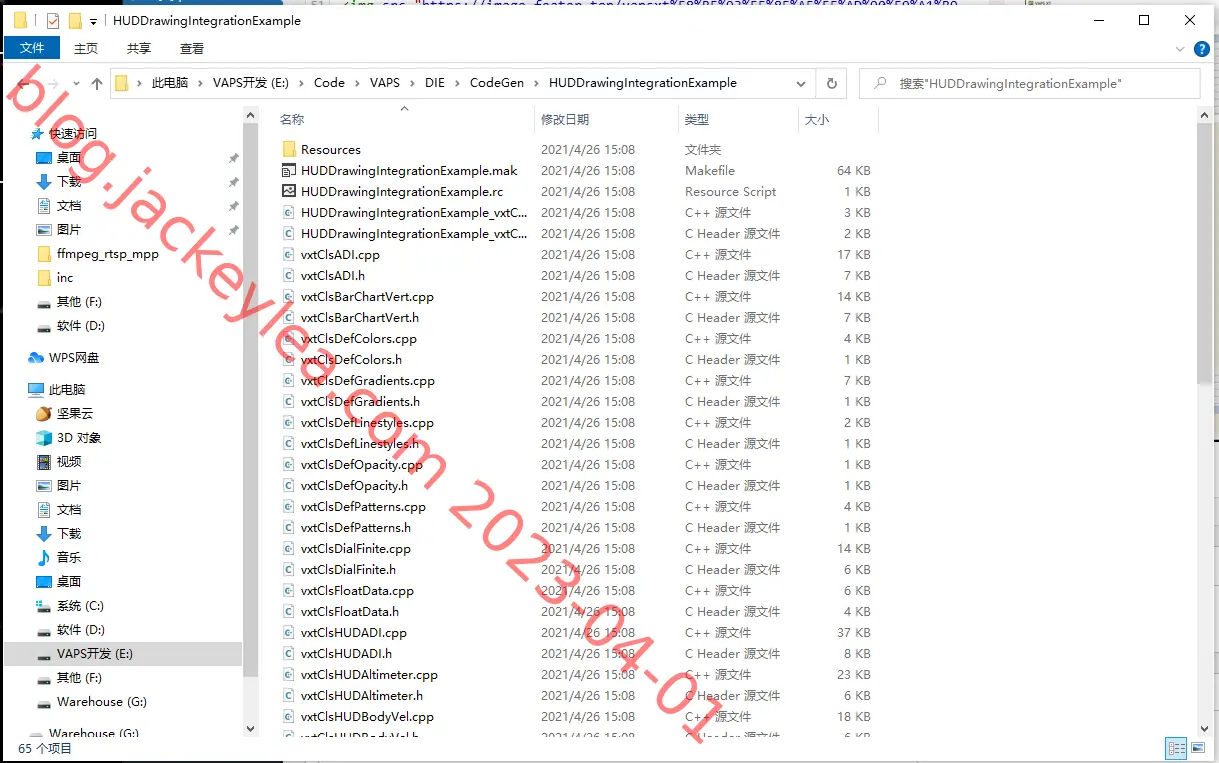

软件会自动生成代码，结果如下：

result

将所有代码复制到linux系统之下的任意文件夹中。

编译

先编译必须的库文件，因为东西不少，所以我写成脚本，这样编译的时候方便一些。

1 2	`cd /home/hyper/VAPS_XT_4_2_1/src/make cg_make.sh -tgt linux64_so makefile.mak -rebuild`

当然如果你是一个一个测试编译的话，就是报错缺少什么就添加什么。

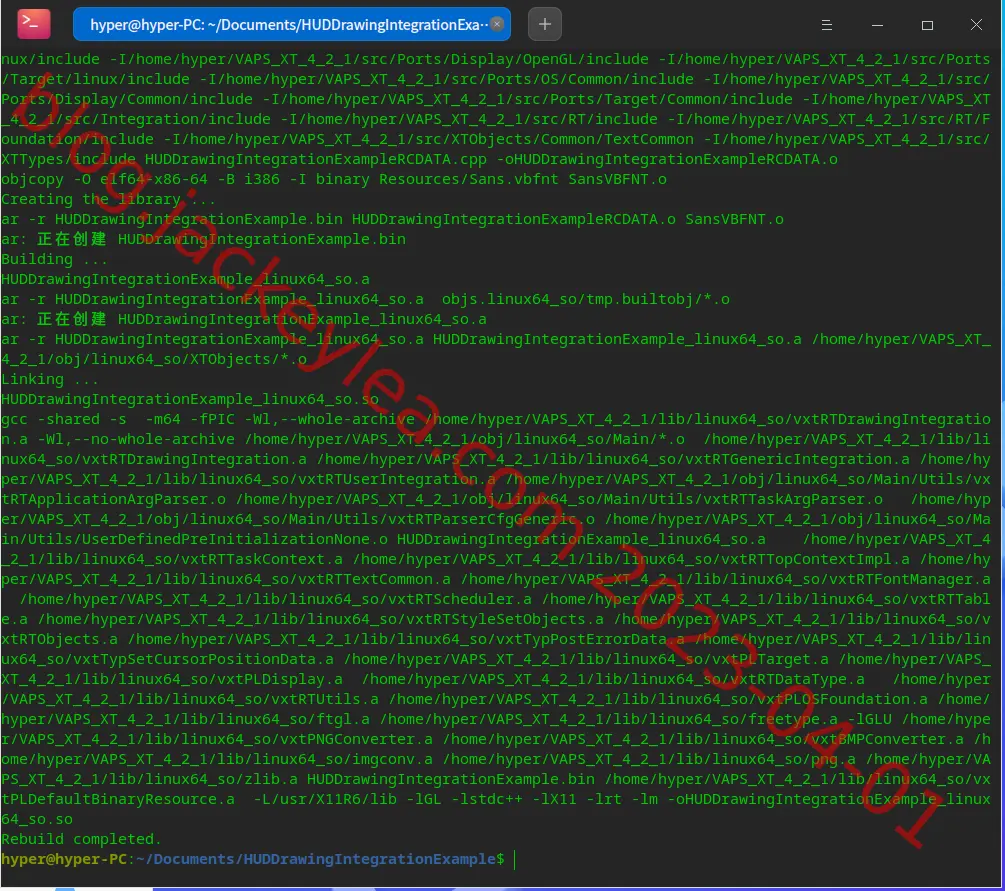

接下来编译so文件，在源码中mak文件所在的文件夹中，打开终端执行：

1	`cg_make.sh -tgt linux64_so HUDDrawingIntegrationExample.mak -rebuild`

build

就会在源码文件夹内生成*.so文件。

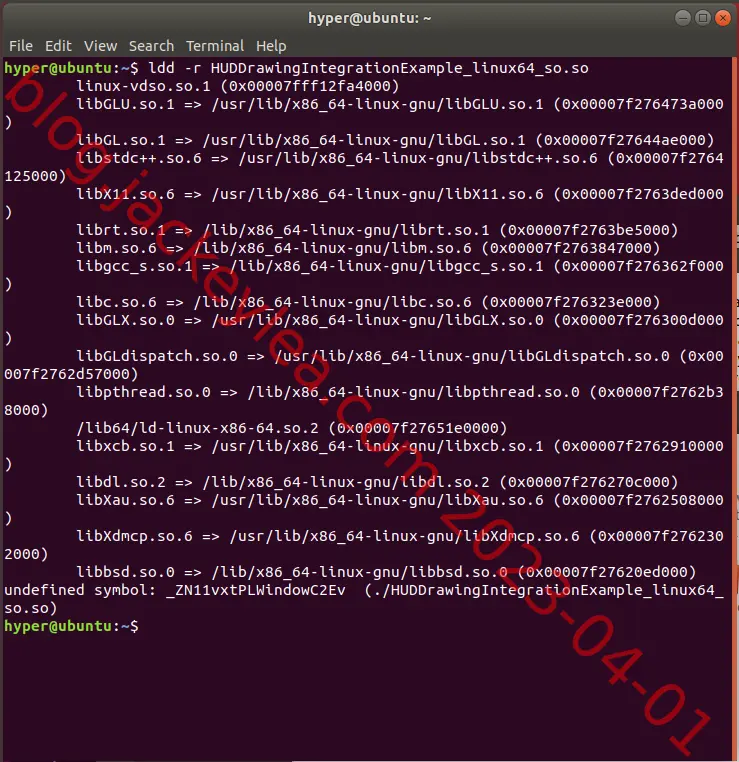

先看一下是否生成成功：

$ ldd -r HUDDrawingIntegrationExample_linux64_so.so
        linux-vdso.so.1 (0x00007ffdd33de000)
        libGLU.so.1 => /lib/x86_64-linux-gnu/libGLU.so.1 (0x00007ffb923b4000)
        libGL.so.1 => /lib/x86_64-linux-gnu/libGL.so.1 (0x00007ffb9232d000)
        libstdc++.so.6 => /lib/x86_64-linux-gnu/libstdc++.so.6 (0x00007ffb921a9000)
        libX11.so.6 => /lib/x86_64-linux-gnu/libX11.so.6 (0x00007ffb92068000)
        librt.so.1 => /lib/x86_64-linux-gnu/librt.so.1 (0x00007ffb9205e000)
        libm.so.6 => /lib/x86_64-linux-gnu/libm.so.6 (0x00007ffb91edb000)
        libgcc_s.so.1 => /lib/x86_64-linux-gnu/libgcc_s.so.1 (0x00007ffb91ebf000)
        libc.so.6 => /lib/x86_64-linux-gnu/libc.so.6 (0x00007ffb91cfe000)
        libGLdispatch.so.0 => /lib/x86_64-linux-gnu/libGLdispatch.so.0 (0x00007ffb91c46000)
        libGLX.so.0 => /lib/x86_64-linux-gnu/libGLX.so.0 (0x00007ffb91c13000)
        /lib64/ld-linux-x86-64.so.2 (0x00007ffb92a7a000)
        libxcb.so.1 => /lib/x86_64-linux-gnu/libxcb.so.1 (0x00007ffb91be9000)
        libdl.so.2 => /lib/x86_64-linux-gnu/libdl.so.2 (0x00007ffb91be4000)
        libpthread.so.0 => /lib/x86_64-linux-gnu/libpthread.so.0 (0x00007ffb91bc1000)
        libXau.so.6 => /lib/x86_64-linux-gnu/libXau.so.6 (0x00007ffb91bbc000)
        libXdmcp.so.6 => /lib/x86_64-linux-gnu/libXdmcp.so.6 (0x00007ffb91bb4000)
        libbsd.so.0 => /lib/x86_64-linux-gnu/libbsd.so.0 (0x00007ffb91b9a000)

没有未定义的函数。

用file命令查看一下：

1
2

$ file HUDDrawingIntegrationExample_linux64_so.so
HUDDrawingIntegrationExample_linux64_so.so: ELF 64-bit LSB pie executable, x86-64, version 1 (GNU/Linux), dynamically linked, BuildID[sha1]=e19f9d860bd19b214e061697cbcf1655fdf03aec, stripped

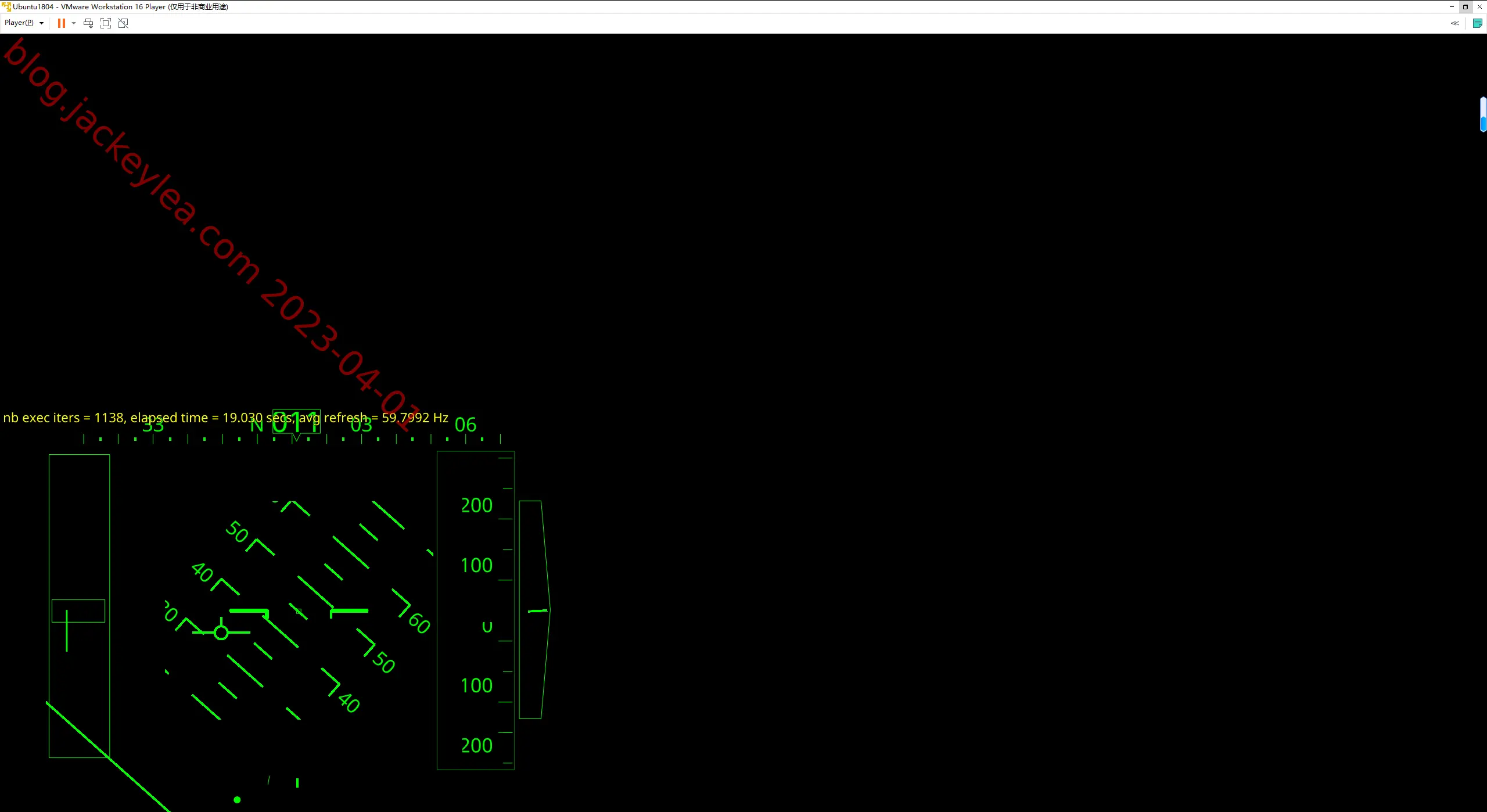

Qt程序

基于Qt动态加载的程序代码详见：VAPS XT入门教程11.05：DrawingIntegration机制

错误

这里指的是我遇到的错误。

Qt无法弹出窗口

现象就是点击打开文件按钮，应该弹出选择文件的窗口，但是界面卡死。实际上是弹出了窗口，但是这个窗口是透明的。

解决办法就是换个写法：

#ifdef Q_OS_WIN
    QString fileName = QFileDialog::getOpenFileName(this, QStringLiteral("选择动态库"), QString(),QString("*.dll\n*.so\n*"));
#endif

#ifdef Q_OS_LINUX
    QString fileName;
    QFileDialog filedialog;
    filedialog.setAcceptMode(QFileDialog::AcceptOpen);
    filedialog.setViewMode(QFileDialog::List);
    filedialog.setFileMode(QFileDialog::AnyFile);
    filedialog.setWindowTitle(tr("选择动态库"));
    filedialog.setDefaultSuffix("*.dll\n*.so\n*");
    filedialog.setOption(QFileDialog::DontUseNativeDialog);
    if(filedialog.exec()==  QDialog::Accepted )
    {
        QStringList filePaths = filedialog.selectedFiles();
        fileName =filePaths[0];
        qDebug() << fileName;
    }
#endif
