我们使用官方实例来测试软件效果。

程序

安装完成后，桌面上会有三个图标

inks

分别是

  • ANSYS SCADE Rapid Prototyper 2022 R1
  • ANSYS SCADE 2022 R1
  • ANSYS SCADE Display 2022 R1

SCADE

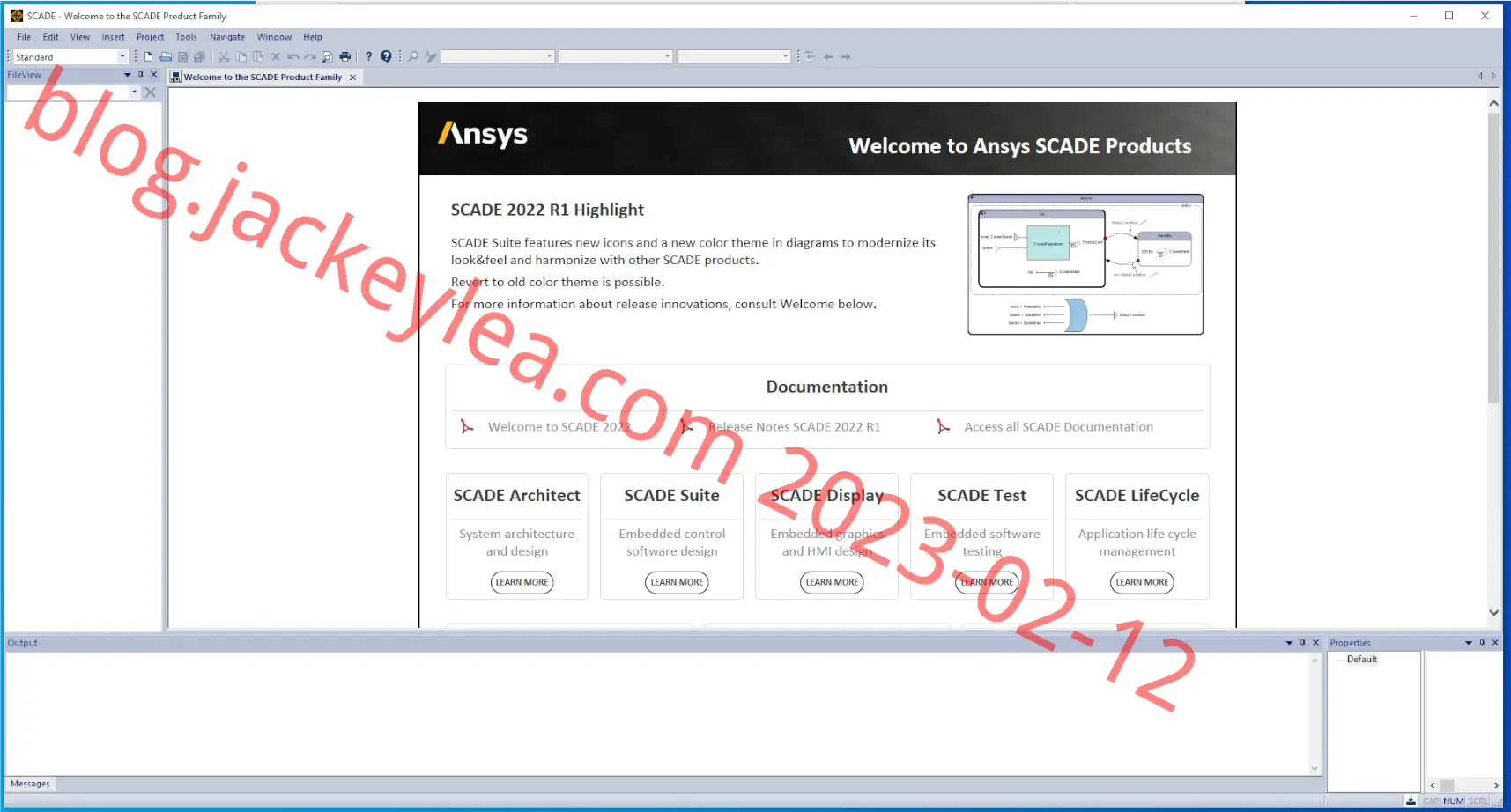

双击第二个图标

SCADE

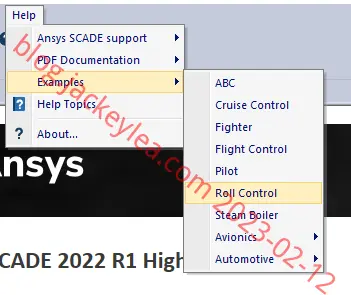

打开一个测试工程FlightControl

rollcontrol

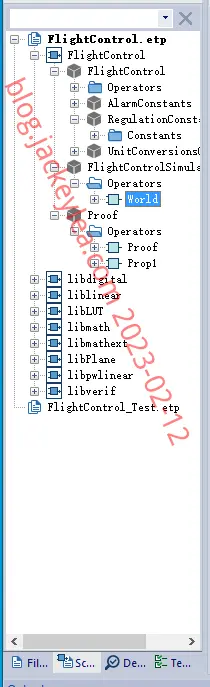

flight control project

随便打开一个工程文件

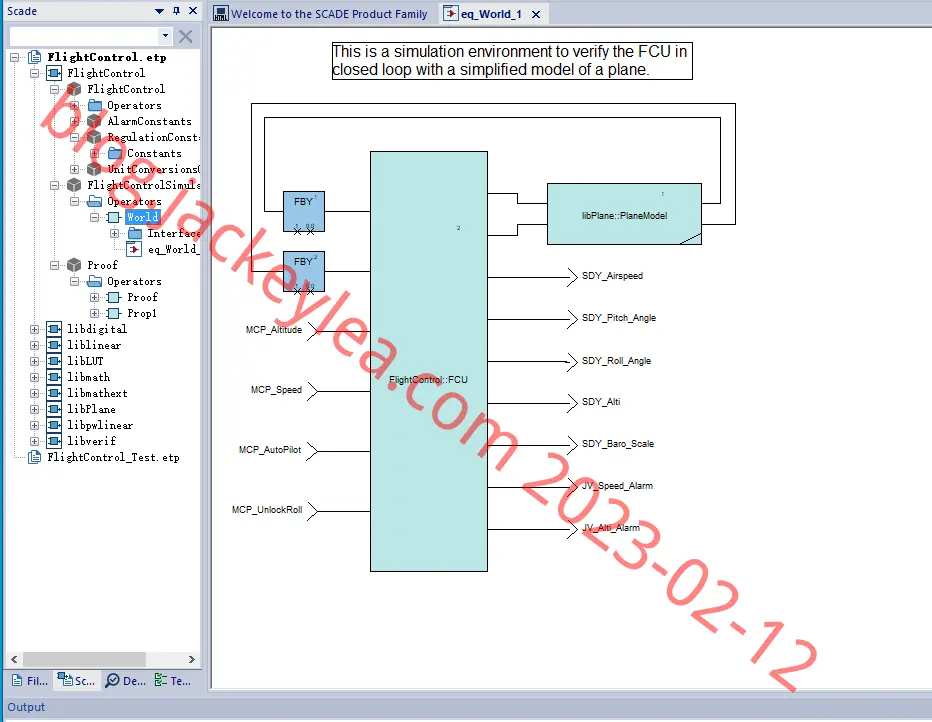

world

和Matlab的逻辑处理差不多，应该是控制相关的，我们找错东西了。

SCADE Display

打开第三个图标

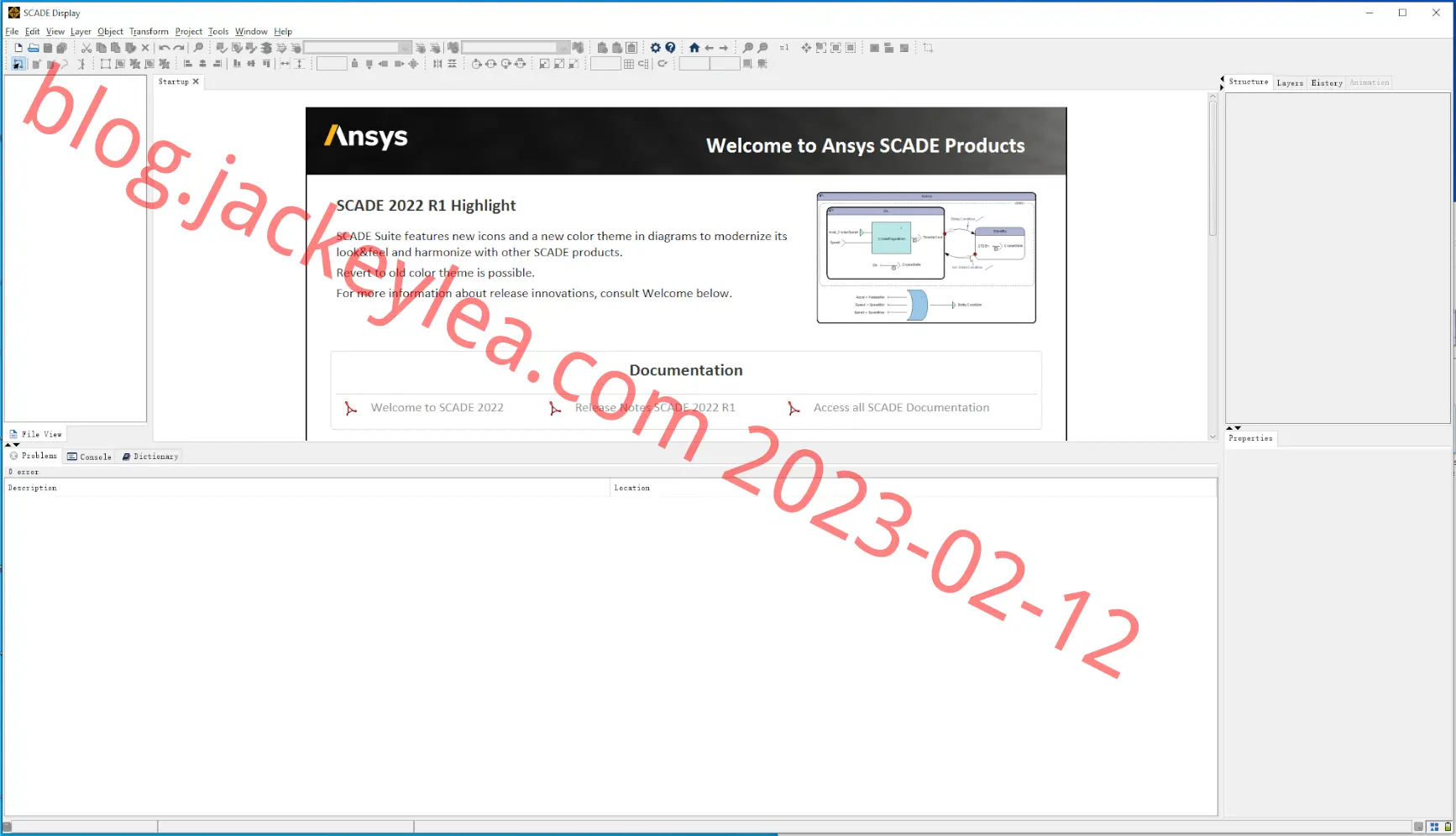

display

同样打开FlightControl示例

flight control project

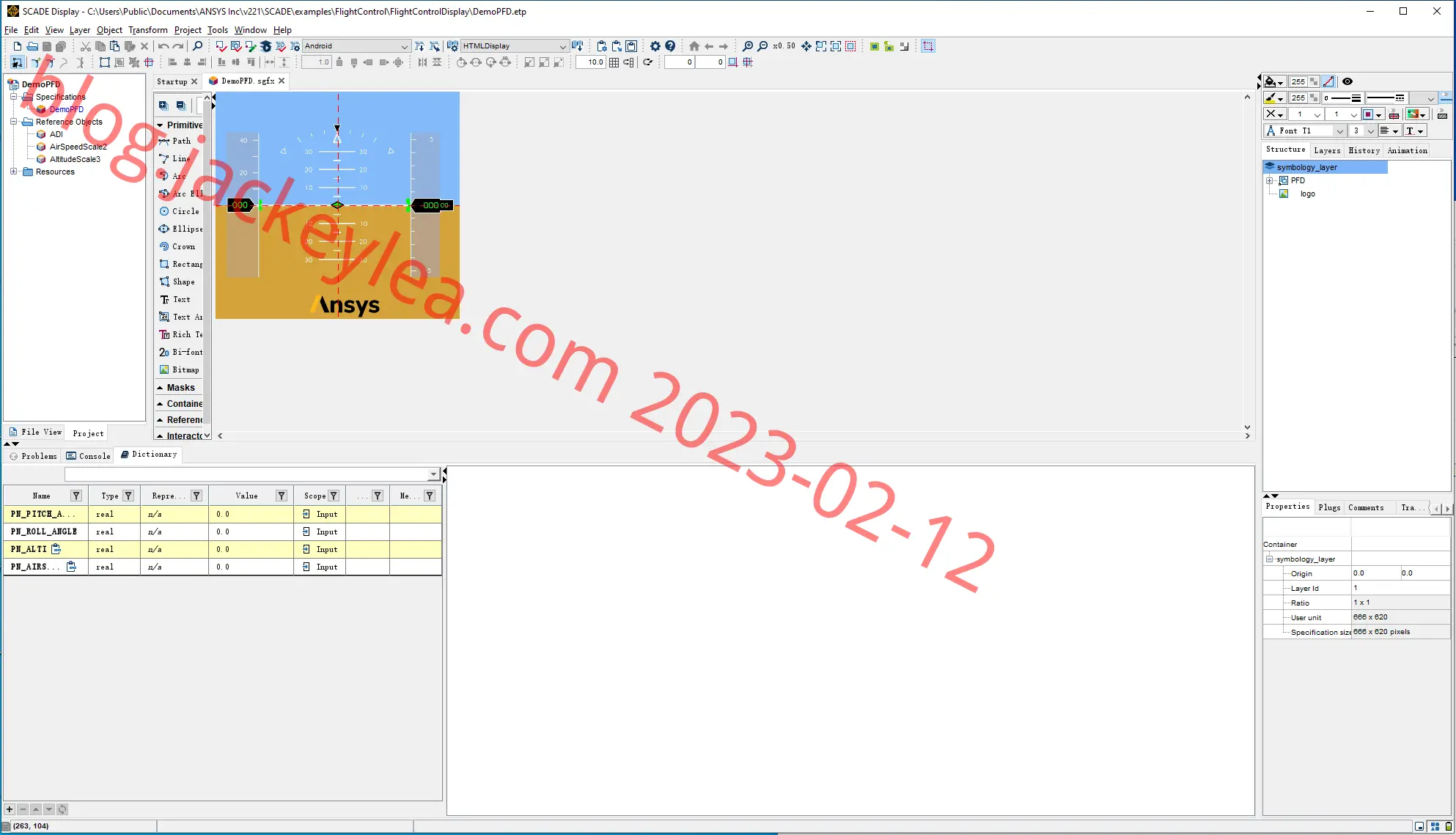

打开DemoPFD

DemoPFD

这个就对了

生成代码

将工具栏的模式调整为Code Generation，

点击需要生成代码的控件

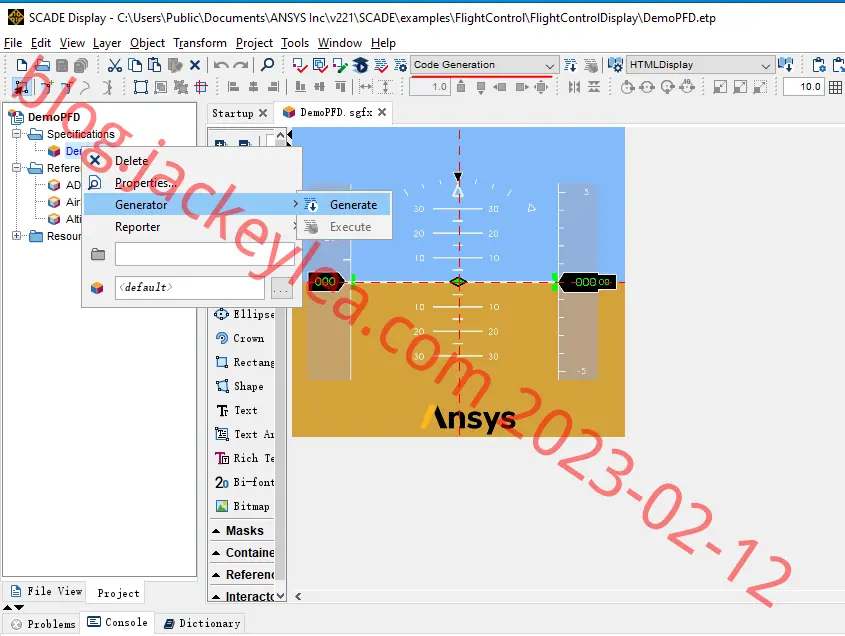

code Generation

程序会自动生成代码

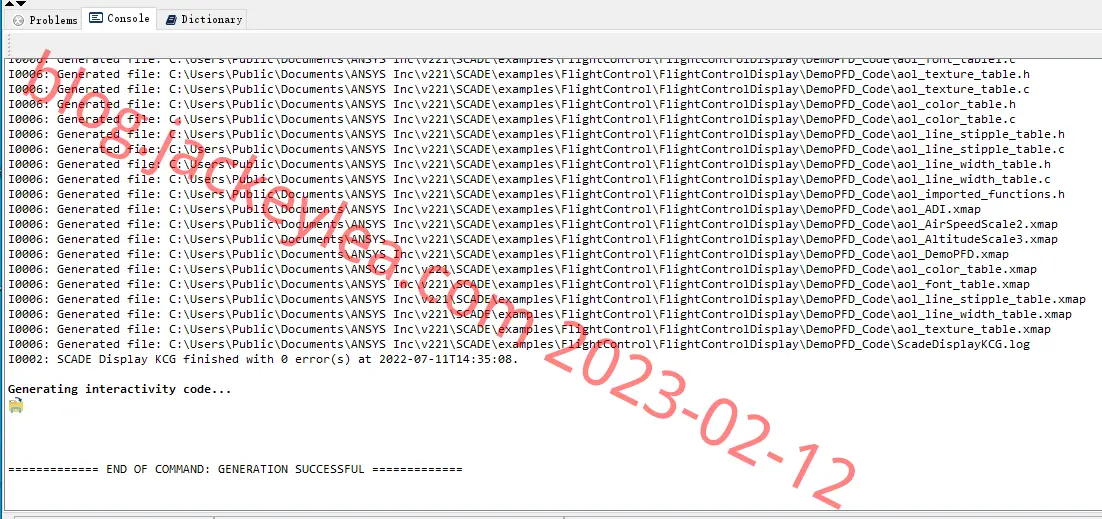

code generated

代码生成后可以复制到其他平台进行移植编译。

仿真

将工具栏的模式调整为Simulation

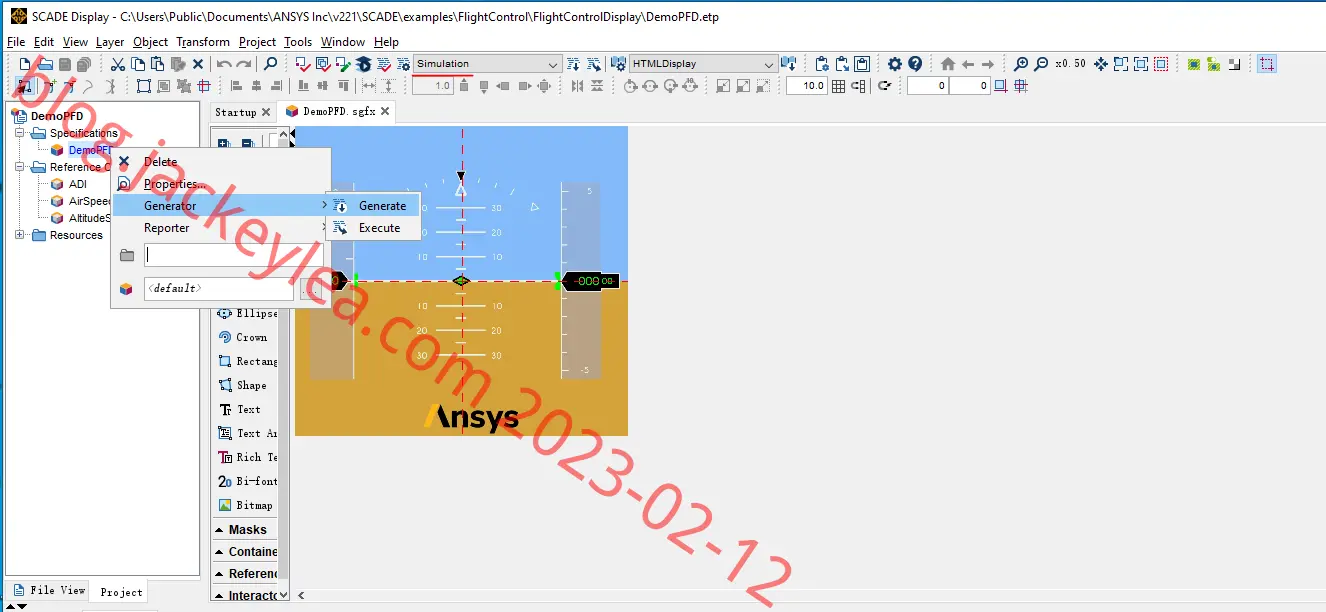

simulation

先点击Generate按钮

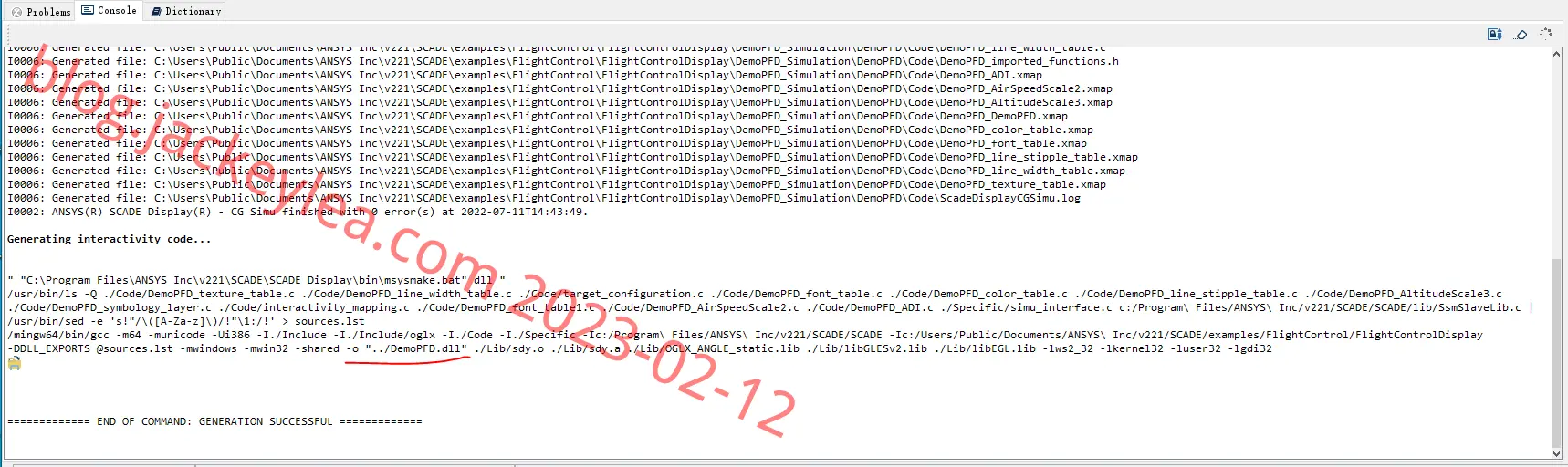

generate

看画红线的部分，仿真模式下生成的是dll

然后点击Execute，进入仿真准备状态

execute

程序调用仿真器加载dll进行仿真。

点击运行按钮

Play

界面左侧是PFD的接口，我们可以修改其值

variable

对比VAPS XT仿真运行时，数值无法修改

EXE

将模式调整为Windows，

windows

点击生成代码按钮

generate

程序会自动生成代码并调用自带的MSYS编译器编译代码为EXE。

点击执行按钮

execute

SCADE
