SCADE入门教程05.05：设计界面

系列索引：SCADE入门教程索引

目的

设计人机交互界面，进行界面显示的控件开发。

输出

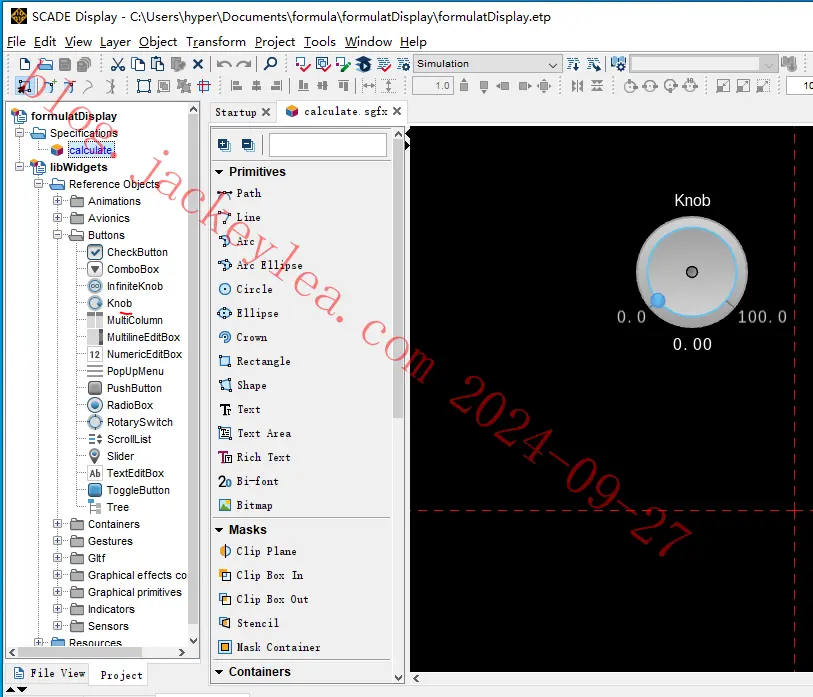

显示的输出即为逻辑的输入x，从libWidgets中拖拽一个Knob到画布

在Dictionary界面点击+添加新变量，设置为输出，类型为real

数据流

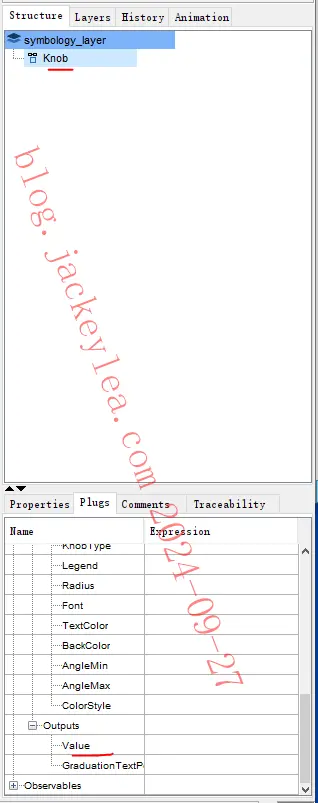

选择knob控件，点击属性的Plugs，找到输出部分，控件值变化时会输出结果，将此结果与输出的x绑定。

仿真

将模式设置为仿真

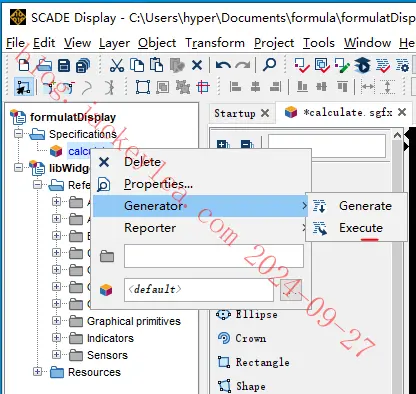

编译执行程序

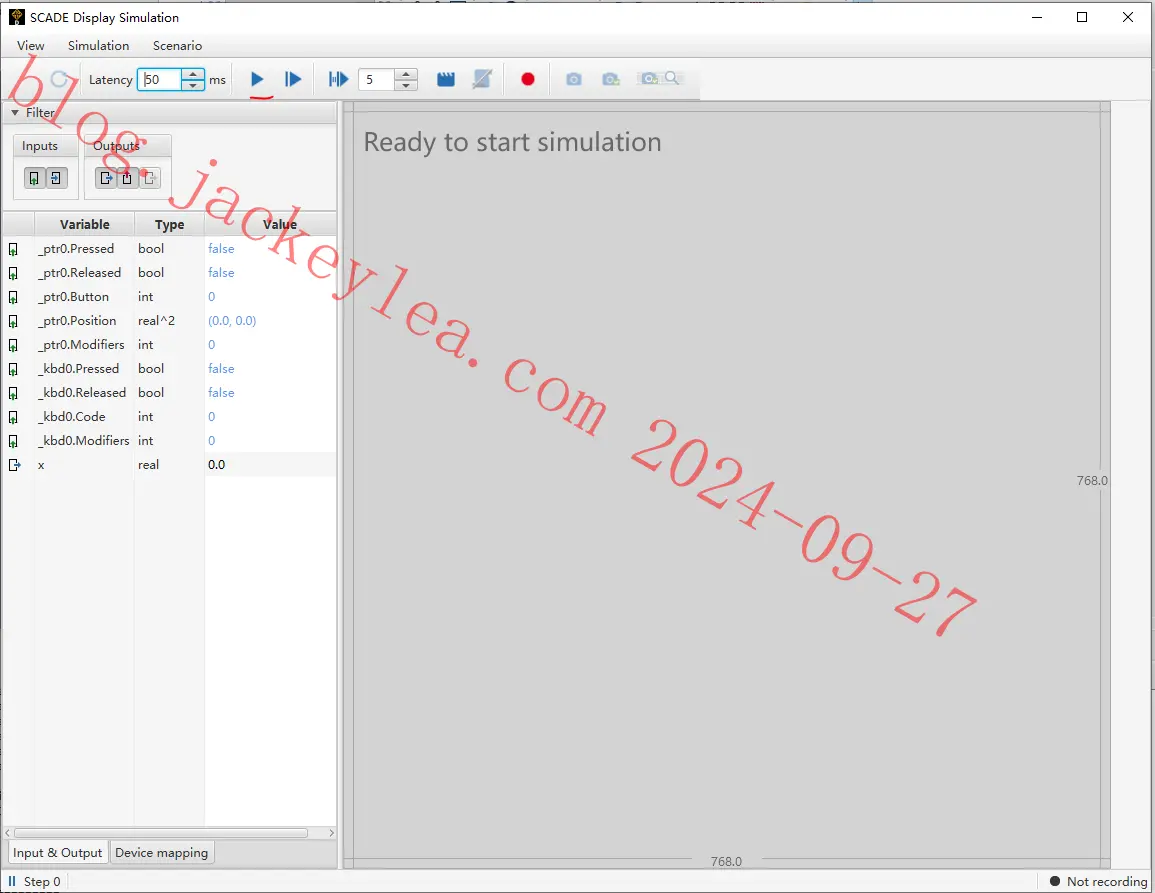

出现仿真器

点击开始仿真

和设计的一样变化。

输入

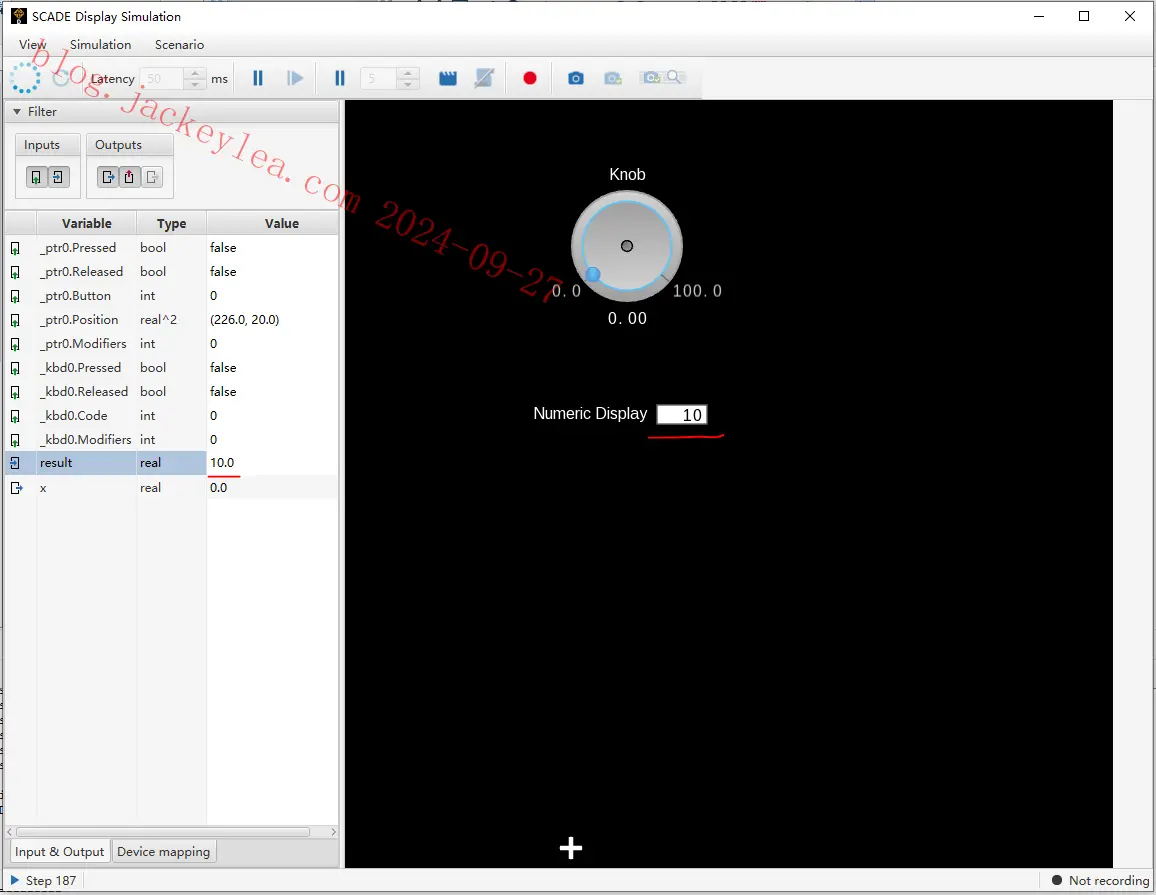

按照输出流程添加输入控件。逻辑运算器接收x值，进行计算，将结果发送过来，显示结果。

x不可修改，result可修改。

关联

按照流程，需要将Suite程序与Display程序关联起来，以打通整个流程。

在此需要进行相关操作。

点击设置菜单

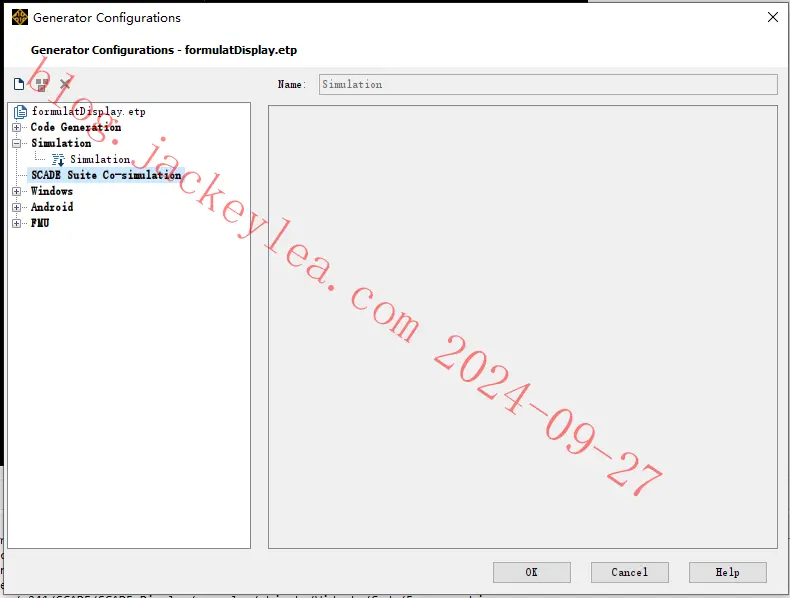

打开配置界面

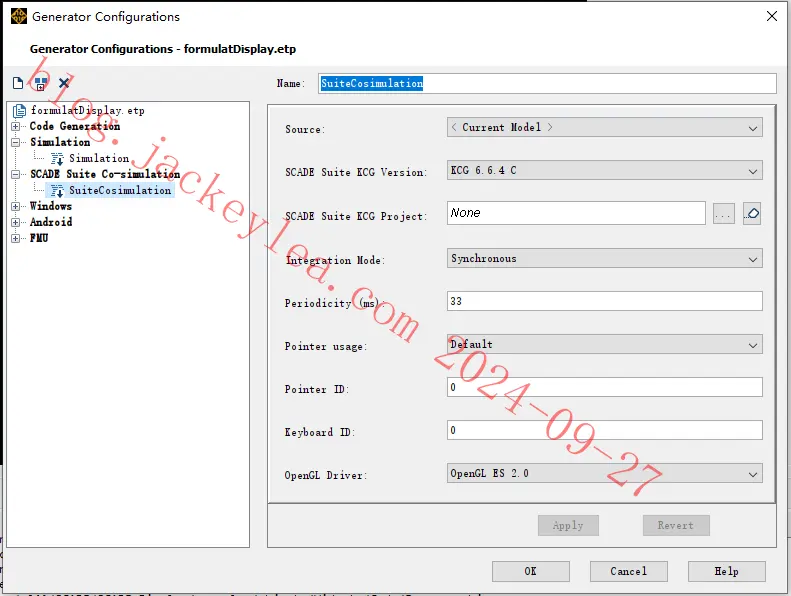

新增一个合作仿真配置
