FFmpeg入门教程09.04：YUV格式介绍

系列索引：FFmpeg入门系列索引

最近一直在搞视频解码这一块的东西，为了方便，我整合一下所有的关于YUV相关的内容，方便以后查找。

YUV是真彩色(true-color)颜色空间（color space）的一类，Y’UV/YUV/YCbCr/YPbPr等专有名词都可以称为YUV，彼此有重叠。“Y”表示明亮度（Luminance或Luma），也就是灰阶值，“U”和“V”表示的则是色度（Chrominance或Chroma），作用是描述影像色彩及饱和度，用于指定像素的颜色。

YUV

那么YUV又从何而来呢？在现代彩色电视系统中，通常采用三管彩色摄像机或彩色CCD摄像机进行摄像，然后把摄得的彩色图像信号经分色、分别放大校正后得到RGB，再经过矩阵变换电路得到亮度信号Y和两个色差信号R－Y（即U）、B－Y（即V），最后发送端将亮度和色差三个信号分别进行编码，用同一信道发送出去。这种色彩的表示方法就是所谓的YUV色彩空间表示。

采用YUV色彩空间的重要性是它的亮度信号Y和色度信号U、V是分离的。如果只有Y信号分量而没有U、V分量，那么这样表示的图像就是黑白灰度图像。彩色电视采用YUV空间正是为了用亮度信号Y解决彩色电视机与黑白电视机的兼容问题，使黑白电视机也能接收彩色电视信号。

YUV420

YUV420格式是指，每个像素都保留一个Y（亮度）分量，而在水平方向上，不是每行都取U和V分量，而是一行只取U分量，则其接着一行就只取V分量，以此重复(即4:2:0, 4:0:2, 4:2:0, 4:0:2 …)，所以420不是指没有V，而是指一行采样只取U，另一行采样只取V。在取U和V时，每两个Y之间取一个U或V。但从4x4矩阵列来看，每4个矩阵点Y区域中，只有一个U和V，所以它们的比值是4:1。所以对于一个像素，RGB需要8 * 3 = 24位，即占3个字节；而YUV420P，8 + 8/4 + 8/4 = 12位，即占2个字节，其中8指Y分量，8/4指U和V分量。

从这里也可以看出，YUV要比RGB节省存储空间。

这里为什么一个分量是8位呢？

不管是R G B还是 Y U V他们每个分量的取值都是0-255，而计算机都是用二进制来存储的。巧了，一个字节（8bit）刚好可以记录0-255的数，所以刚好就是这样存了吧。

对于所有YUV420图像，它们的Y值排列是完全相同的，因为只有Y的图像就是灰度图像。YUV420sp与YUV420p的数据格式它们的UV排列在原理上是完全不同的。420p它是先把U存放完后，再存放V，也就是说UV它们是连续的。而420sp它是UV、UV这样交替存放的。

U为Cb，V为Cr。

首先要知道YUV究竟有多少种格式，我从FFmpeg和mpp库中提取了它们所支持的所有YUV格式。FFmpeg头文件中libavutil/pixfmt.h，64行开始是显示格式相关的。包括：YUV420P/YUYV422/YUV422P/YUV444P/YUV444P/YUV410P/YUV411P/YUVJ420P/YUVJ422P/YUVJ444P/UYVY422/UYYVUU411/NV12/NV21/YUV440P/YUVJ440P/YUVA420P/NV16/NV20/YVYU422/，同时也包括一些10bit等等之类的版本。

其中SP表示Semi-Planar，表示YUV不是分成3个平面而是分成2个平面。Y数据一个平面，UV数据合用一个平面。UV平面的数据格式是UVUVUV。

P有两种：打包（packed）格式和平面（planar）格式。对于planar的YUV格式，先连续存储所有像素点的Y，紧接着存储所有像素点的U，随后是所有像素点的V。对于packed的YUV格式，每个像素点的Y,U,V是连续交叉存储的。前者将YUV分量存放在同一个数组中，通常是几个相邻的像素组成一个宏像素（macro-pixel）而后者使用三个数组分开存放YUV三个分量

YUV420P(planar格式)在ffmpeg中存储是在struct AVFrame的data[]数组中

data[0]-------Y分量
data[1]-------U分量
data[2]-------V分量

以6*4的图片为例。

YUV420

每四个Y共用一组UV分量,一个YUV占8+2+2 = 12bits 1.5个字节。

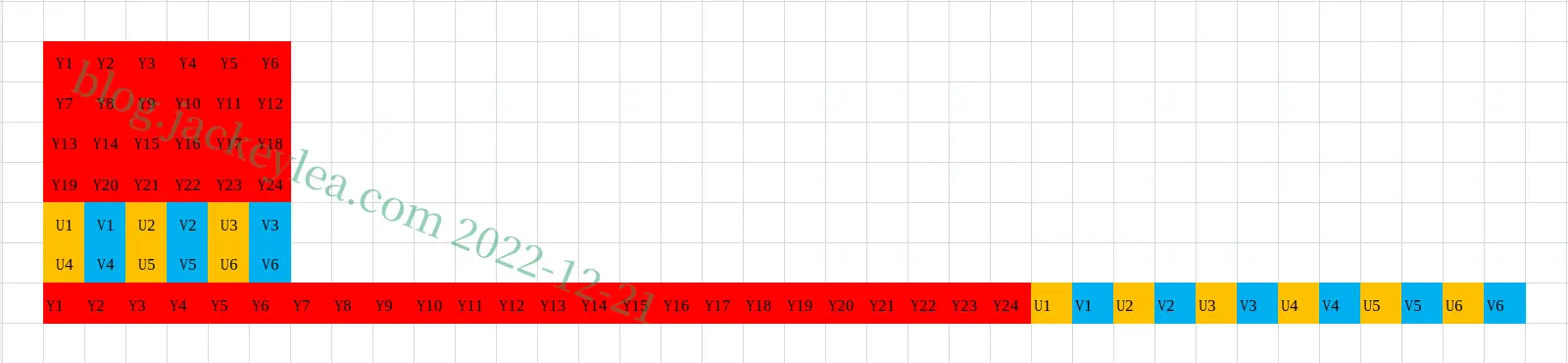

YUV420SP(NV12)

像素排列：YYYYYYYY UVUV

每四个Y共用一组UV分量,一个YUV占8+2+2 = 12bits 1.5个字节。

图像大小为w * h，Y分量占用内存为w * h，UV占用w * h / 4。

那么整个YUV分量占用内存为w * h+(w * h / 4) * 2 = w * h * 3/2字节;

在运算中涉及到除法，而在读取数据中不可能读取0.5个字节，或者读取一个字节的部分数据。那么w和h必须为2的倍数，这样在运算中就不会出现异常。

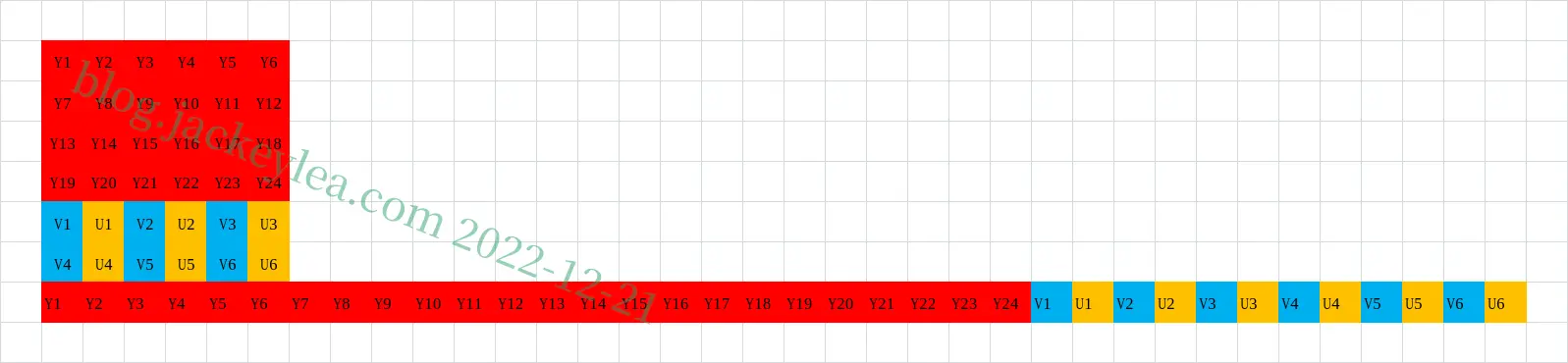

YUV420SP_VU(NV21)

像素排列：YYYYYYYY VUVU

每四个Y共用一组UV分量,一个YUV占8+2+2 = 12bits 1.5个字节。

图像大小为w * h，Y分量占用内存为w * h，UV占用w * h / 4。

那么整个YUV分量占用内存为w * h+(w * h / 4) * 2 = w * h * 3/2字节;

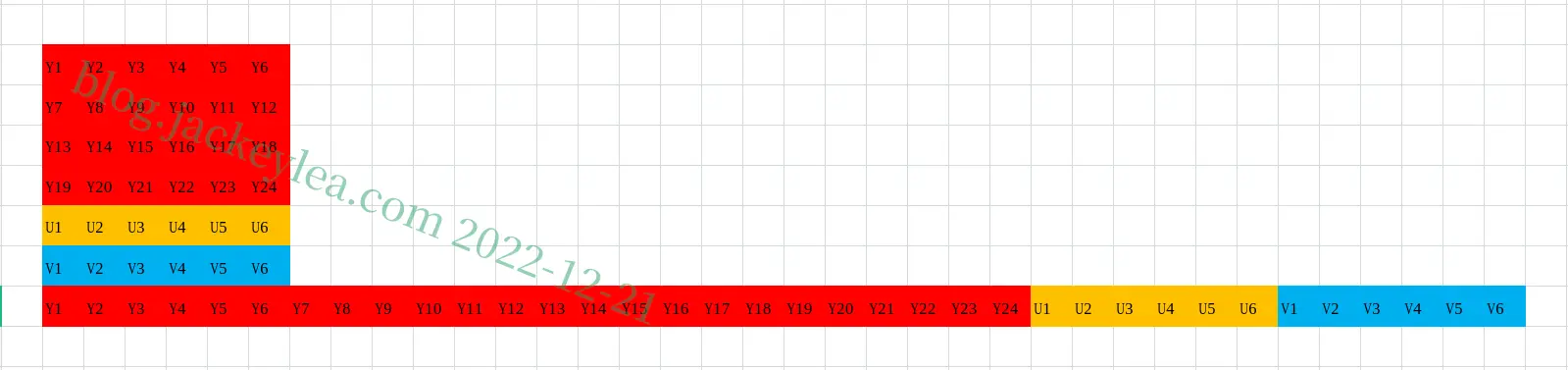

YUV420P(I420/YU12)

像素排列：YYYYYYYY… UU… VV…

每四个Y共用一组UV分量,一个YUV占8+2+2 = 12bits 1.5个字节。

图像的大小为w * h，Y分量占用大小为w * h，UV分量各占w * h / 4。

那么整个YUV分量占用内存为w * h + (w * h/4) * 2 = w * h * 3/2。

示例1：FFmpeg入门系列教程7：解码视频并保存为YUV格式文件（YUV420P/YUV420SP）
示例2：FFmpeg入门系列教程9：软解并使用QOpenGL播放视频（YUV420P->OpenGL）

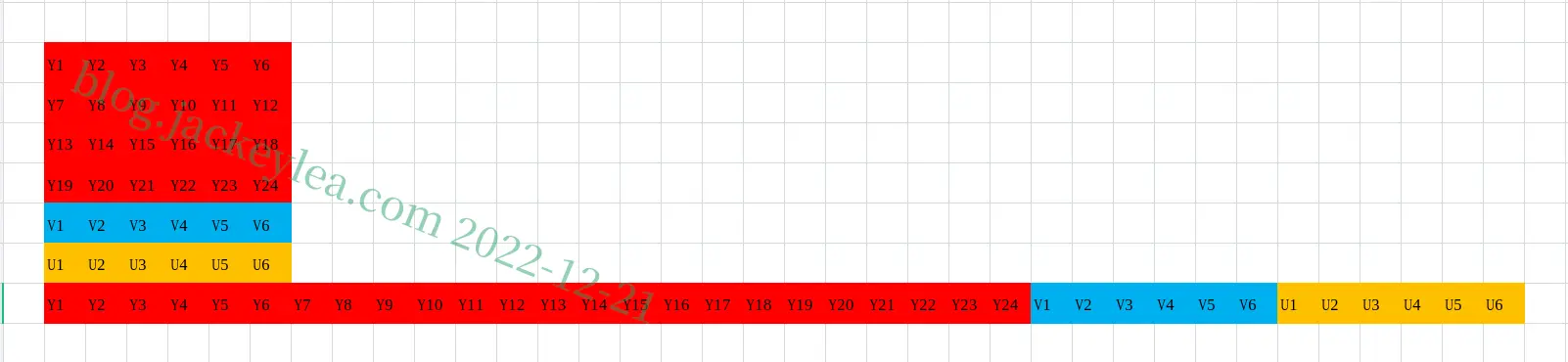

YUV420P_VU(YV12)

像素排列：YYYYYYYY VV UU

每四个Y共用一组UV分量,一个YUV占8+2+2 = 12bits 1.5个字节。

YUV422

基于YUV 4:2:2采样，每两个Y共用一组UV分量,一个YUV占8+4+4 = 16bits 2个字节。

YUV422SP(NV16)

YUV422P

像素排列：YYYYYYYY VVVV UUUU

YUV444P

基于YUV 4:4:4采样，每一个Y对应一组UV分量,一个YUV占8+8+8 = 24bits 3个字节。
