FFmpeg入门教程10.09：软解并使用QML播放视频（YUV420P转OpenGL）

系列索引：FFmpeg入门系列索引

上一篇：FFmpeg入门教程10.09：软解并使用QOpenGL播放视频（YUV420P->OpenGL）

QML显示视频无法用之前的方法实现，我结果多次尝试过后终于找到了可以使用的方法。

解码流程图为：

flowchart TB
    F --Yes--> I
    K --下一帧--> F
    I --No--> F
    subgraph init
        direction TB
        A(开始) --> B[打开文件]
        B --> C[查找流信息]
        C --> D[查找对应解码器]
        D --> E[打开解码器]
        E --> F{读取帧}
        F --No--> G(结束)
    end
    subgraph decode
        direction TB
        I{是视频帧?} --Yes--> J[发送帧给解码器]
        J --> K[从解码器获取结果]
    end

flowchart TB
    F --Yes--> I
    K --Next Frame--> F
    I --No--> F
    subgraph init
        direction TB
        A(Start) --> B[avformat_open_input]
        B --> C[av_find_stream_info]
        C --> D[avcodec_find_decoder]
        D --> E[avcodec_open]
        E --> F{av_read_frame}
        F --No--> G(End)
    end
    subgraph decode
        direction TB
        I{Video Packet?} --Yes--> J[avcodec_send_packet]
        J --> K[avcodec_receive_frame]
    end

Qt显示流程图：

flowchart TB

A(开始) --> B[解码结果信号槽]
B --> C[接收解码数据]
C --> D[纹理填充]
D --> E[纹理填充]
E --> F(结束)

函数调用流程图如下：

flowchart TB

    K --signals/slots--> L
    L --> P
    L --> Q
    N --> R
    subgraph decode
        direction TB
        A(Start) --> B[avformat_open_input]
        B --> C[av_find_stream_info]
        C --> D[avcodec_find_decoder]
        D --> E[avcodec_open]
        E --> F{av_read_frame}
        F --No--> G(End)
        F --Yes--> H[avcodec_send_packet]
        H --> I[avcodec_receive_frame]
        I --> J[sws_scale]
        J --> K[QImage]
    end
    subgraph qml
        direction TB
        N[render]
        O[createFramebufferObject]
        L[synchronize]
    end
    subgraph texture

    M[init]
    P[updateTextureInfo]
    Q[updateTextureData]
    R[paint]
    end

分为三个部分

软解码

主要流程和之前的一样，只是少了格式转换和多了数据填充部分，关键代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
while(av_read_frame(fmtCtx,pkt)>=0){
    if(pkt->stream_index == videoStreamIndex){
        if(avcodec_send_packet(videoCodecCtx,pkt)>=0){
            int ret;
            while((ret=avcodec_receive_frame(videoCodecCtx,yuvFrame))>=0){
                if (ret == AVERROR(EAGAIN) || ret == AVERROR_EOF)
                    return;
                else if (ret < 0) {
                    fprintf(stderr, "Error during decoding\n");
                    continue;
                }

                m_yuvData.Y.resize(yuvFrame->linesize[0]*yuvFrame->height);
                m_yuvData.Y =QByteArray((char*)yuvFrame->data[0],m_yuvData.Y.size());
                m_yuvData.U.resize(yuvFrame->linesize[1]*yuvFrame->height/2);
                m_yuvData.U =QByteArray((char*)yuvFrame->data[1],m_yuvData.Y.size());
                m_yuvData.V.resize(yuvFrame->linesize[2]*yuvFrame->height/2);
                m_yuvData.V =QByteArray((char*)yuvFrame->data[2],m_yuvData.Y.size());
                m_yuvData.yLineSize = yuvFrame->linesize[0];
                m_yuvData.uLineSize = yuvFrame->linesize[1];
                m_yuvData.vLineSize = yuvFrame->linesize[2];
                m_yuvData.height = yuvFrame->height;

                frameBuffer.append(m_yuvData);

                QThread::msleep(24);
            }
        }
        av_packet_unref(pkt);
    }
}

主要是将解码后的YUV（YUV420P）数据复制到指定的结构体中，并排入缓冲队列中。

OpenGL纹理渲染

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
//新建变量，并设置参数
I420Render::I420Render()
{
    mTexY = new QOpenGLTexture(QOpenGLTexture::Target2D);
    mTexY->setFormat(QOpenGLTexture::LuminanceFormat);
    mTexY->setMinificationFilter(QOpenGLTexture::Nearest);
    mTexY->setMagnificationFilter(QOpenGLTexture::Nearest);
    mTexY->setWrapMode(QOpenGLTexture::ClampToEdge);

    mTexU = new QOpenGLTexture(QOpenGLTexture::Target2D);
    mTexU->setFormat(QOpenGLTexture::LuminanceFormat);
    mTexU->setMinificationFilter(QOpenGLTexture::Nearest);
    mTexU->setMagnificationFilter(QOpenGLTexture::Nearest);
    mTexU->setWrapMode(QOpenGLTexture::ClampToEdge);

    mTexV = new QOpenGLTexture(QOpenGLTexture::Target2D);
    mTexV->setFormat(QOpenGLTexture::LuminanceFormat);
    mTexV->setMinificationFilter(QOpenGLTexture::Nearest);
    mTexV->setMagnificationFilter(QOpenGLTexture::Nearest);
    mTexV->setWrapMode(QOpenGLTexture::ClampToEdge);
}
//设置着色语言
void I420Render::init()
{
    initializeOpenGLFunctions();
    const char *vsrc =
            "attribute vec4 vertexIn; \
             attribute vec2 textureIn; \
             varying vec2 textureOut;  \
             void main(void)           \
             {                         \
                 gl_Position = vertexIn; \
                 textureOut = textureIn; \
             }";

    const char *fsrc =
            "varying mediump vec2 textureOut;\n"
            "uniform sampler2D textureY;\n"
            "uniform sampler2D textureU;\n"
            "uniform sampler2D textureV;\n"
            "void main(void)\n"
            "{\n"
            "vec3 yuv; \n"
            "vec3 rgb; \n"
            "yuv.x = texture2D(textureY, textureOut).r; \n"
            "yuv.y = texture2D(textureU, textureOut).r - 0.5; \n"
            "yuv.z = texture2D(textureV, textureOut).r - 0.5; \n"
            "rgb = mat3( 1,       1,         1, \n"
                        "0,       -0.3455,  1.779, \n"
                        "1.4075, -0.7169,  0) * yuv; \n"
            "gl_FragColor = vec4(rgb, 1); \n"
            "}\n";

    m_program.addCacheableShaderFromSourceCode(QOpenGLShader::Vertex,vsrc);
    m_program.addCacheableShaderFromSourceCode(QOpenGLShader::Fragment,fsrc);
    m_program.bindAttributeLocation("vertexIn",0);
    m_program.bindAttributeLocation("textureIn",1);
    m_program.link();
    m_program.bind();

	//图片的顶点坐标
    vertices << QVector2D(-1.0f,1.0f)
             << QVector2D(1.0f,1.0f)
             << QVector2D(1.0f,-1.0f)
             << QVector2D(-1.0f,-1.0f);
    //纹理坐标
    textures << QVector2D(0.0f,1.f)
             << QVector2D(1.0f,1.0f)
             << QVector2D(1.0f,0.0f)
             << QVector2D(0.0f,0.0f);
}
//设置纹理信息，只需要设置一次
void I420Render::updateTextureInfo(int w, int h)
{
    mTexY->setSize(w,h);
    mTexY->allocateStorage(QOpenGLTexture::Red,QOpenGLTexture::UInt8);

    mTexU->setSize(w/2,h/2);
    mTexU->allocateStorage(QOpenGLTexture::Red,QOpenGLTexture::UInt8);

    mTexV->setSize(w/2,h/2);
    mTexV->allocateStorage(QOpenGLTexture::Red,QOpenGLTexture::UInt8);

    mTextureAlloced=true;
}
//更新纹理数据，每次解码一帧后就调用此函数
void I420Render::updateTextureData(const YUVData &data)
{
    if(data.Y.size()<=0 || data.U.size()<=0 || data.V.size()<=0) return;

    QOpenGLPixelTransferOptions options;
    options.setImageHeight(data.height);

    options.setRowLength(data.yLineSize);
    mTexY->setData(QOpenGLTexture::Luminance,QOpenGLTexture::UInt8,data.Y.data(),&options);

    options.setRowLength(data.uLineSize);
    mTexU->setData(QOpenGLTexture::Luminance,QOpenGLTexture::UInt8,data.U.data(),&options);

    options.setRowLength(data.vLineSize);
    mTexV->setData(QOpenGLTexture::Luminance,QOpenGLTexture::UInt8,data.V.data(),&options);
}
//绘制纹理数据
void I420Render::paint()
{
    glClearColor(0.0f, 0.0f, 0.0f, 1.0f);
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
    glDisable(GL_DEPTH_TEST);

    if(!mTextureAlloced) return;

    m_program.bind();
    m_program.enableAttributeArray("vertexIn");
    m_program.setAttributeArray("vertexIn",vertices.constData());
    m_program.enableAttributeArray("textureIn");
    m_program.setAttributeArray("textureIn",textures.constData());

    glActiveTexture(GL_TEXTURE0);
    mTexY->bind();

    glActiveTexture(GL_TEXTURE1);
    mTexU->bind();

    glActiveTexture(GL_TEXTURE2);
    mTexV->bind();

    m_program.setUniformValue("textureY",0);
    m_program.setUniformValue("textureU",1);
    m_program.setUniformValue("textureV",2);
    glDrawArrays(GL_QUADS,0,4);
    m_program.disableAttributeArray("vertexIn");
    m_program.disableAttributeArray("textureIn");
    m_program.release();
}

QML显示部分

此部分需要两个类VideoItem、VideoFboItem，VideoItem是QML调用的接口，而VideoFboItem是由VideoItem自动调用。

VideoFboItem

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
//************VideoItemRender************//
class VideoFboItem : public QQuickFramebufferObject::Renderer
{
public:
    VideoFboItem(){
        m_render.init();
    }

    void render() override{
        m_render.paint();
        m_window->resetOpenGLState();
    }
    QOpenGLFramebufferObject *createFramebufferObject(const QSize &size) override{
        QOpenGLFramebufferObjectFormat format;
        format.setAttachment(QOpenGLFramebufferObject::CombinedDepthStencil);
        format.setSamples(4);
        m_render.resize(size.width(), size.height());
        return new QOpenGLFramebufferObject(size, format);
    }
    void synchronize(QQuickFramebufferObject *item) override{
        VideoItem *pItem = qobject_cast<VideoItem *>(item);
        if (pItem)
        {
            if (!m_window)
            {
                m_window = pItem->window();
            }
            if (pItem->infoDirty())
            {
                m_render.updateTextureInfo(pItem->videoWidth(), pItem->videoHeght());
                pItem->makeInfoDirty(false);
            }
            ba = pItem->getFrame();
            m_render.updateTextureData(ba);
        }
    }
private:
    I420Render m_render;
    QQuickWindow *m_window = nullptr;

    YUVData ba;
};

render/createFramebufferObject/synchronize这三个函数是直接继承基类重写。render调用OpenGL渲染的paint函数绘制界面，createFramebufferObject写法固定，synchronize从VideoItem的接口中获取需要的信息（图像宽度高度、具体数据）。

这些函数由VideoItem函数自动调用。

VideoItem

此类是直接提供QML调用的接口，并且与Videoitem类由交互。

1
2
3
4
QQuickFramebufferObject::Renderer *VideoItem::createRenderer() const
{
    return new VideoFboItem;
}

这样之后VideoItem就会自动调用VideoFboItem的函数。

QML调用

首先在QML格式文件中导入视频模块

1
import VideoItem 1.0

然后在根组件中插件视频模块对象

1
2
3
4
VideoItem{
    id:videoitem
    anchors.fill: parent
}

之后如果需要调用视频模块的接口，直接使用videoitem就可以了。

1
2
3
4
5
6
7
8
9
10
11
Button {
    id: button
    x: 29
    y: 27
    text: qsTr("Play")

    onClicked: {
        videoitem.setUrl("/home/jackey/Videos/Sample.mkv")
        videoitem.start()
    }
}

按钮按下之后调用videoitem的setUrl/start接口。

效果

默认界面为：

default

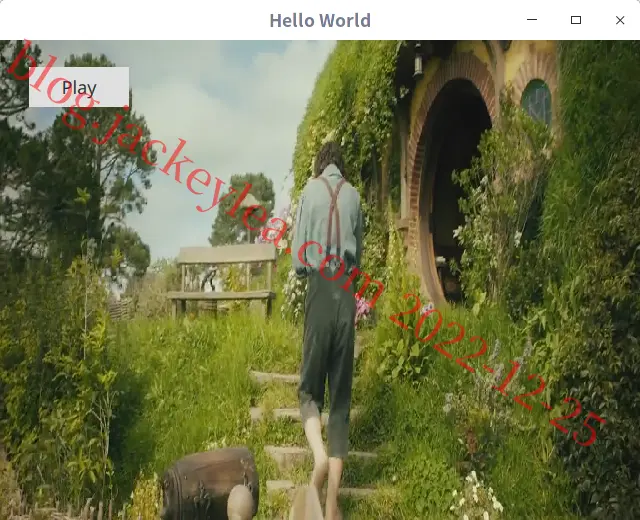

点击Play按钮后，开始播放视频：

play

以上是PC下默认解码YUV420P显示方法，如果需要NV12（YUV420SP）显示可以使用之前的方法。

源码在ffmpeg_beginner中10.09.video_decode_by_cpu_display_by_qml下。
