VAPS XT入门教程20.13：文档模式

系列索引：VAPS XT入门教程索引

上一篇：VAPS XT入门教程20.12：DOORS模式

所谓的文档模式是VAPS XT提供的一种方便生成文档图片的模式。

默认模式

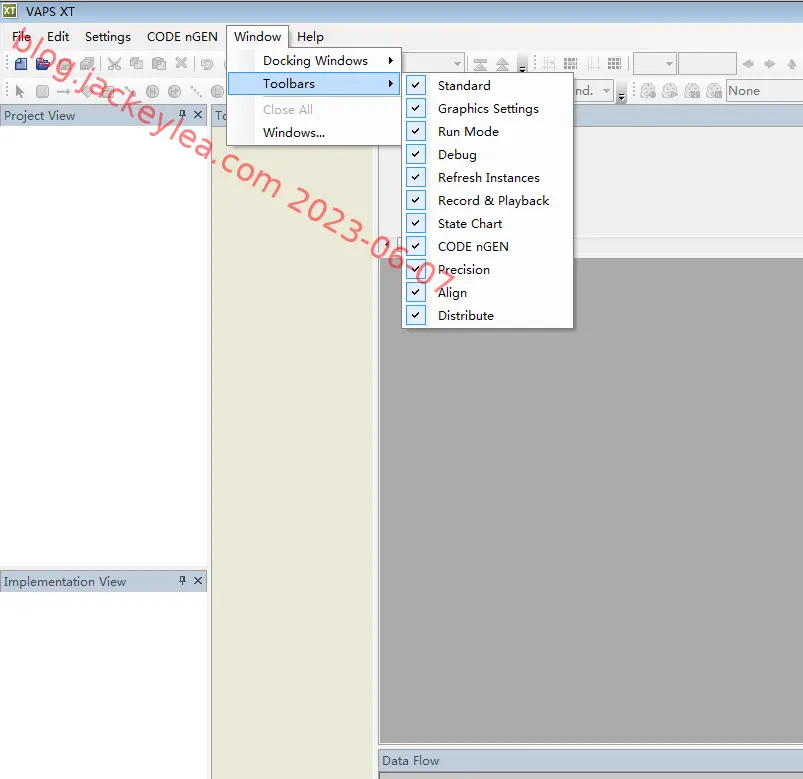

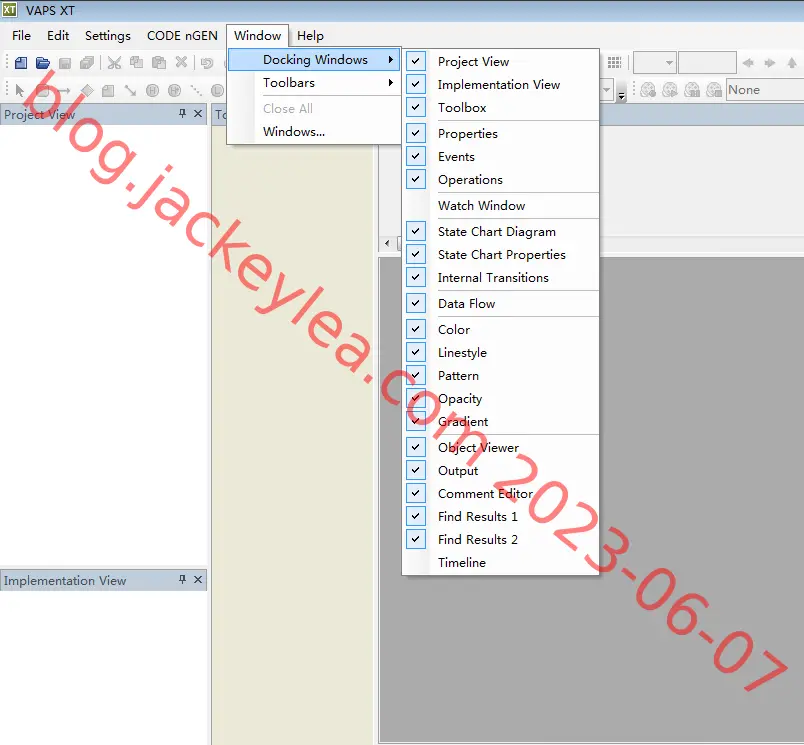

默认情况下

文档模式

进入文档模式

VapsXT.exe -docngen

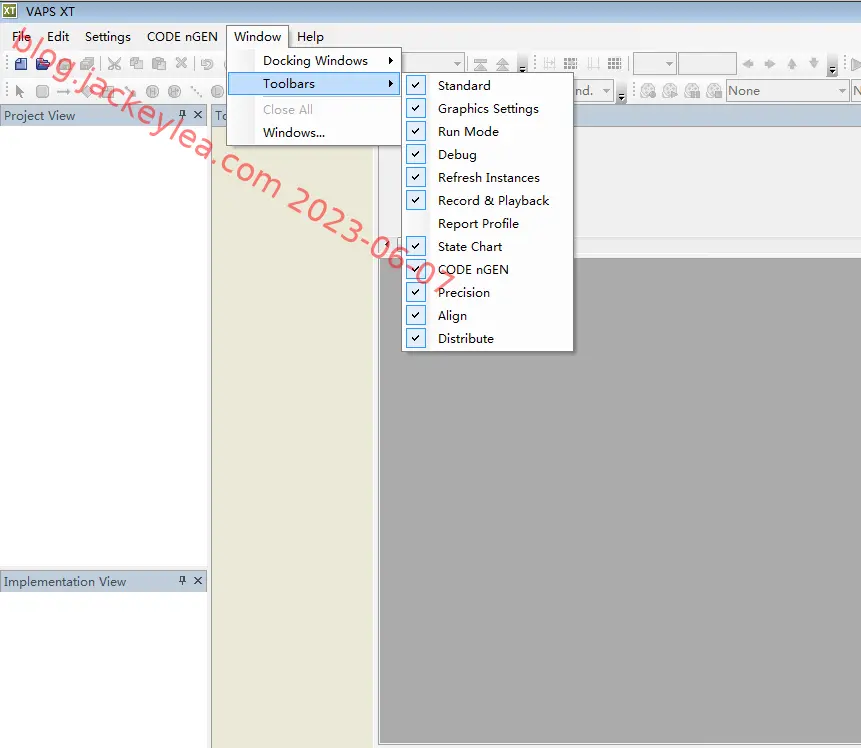

文档模式下的工具栏

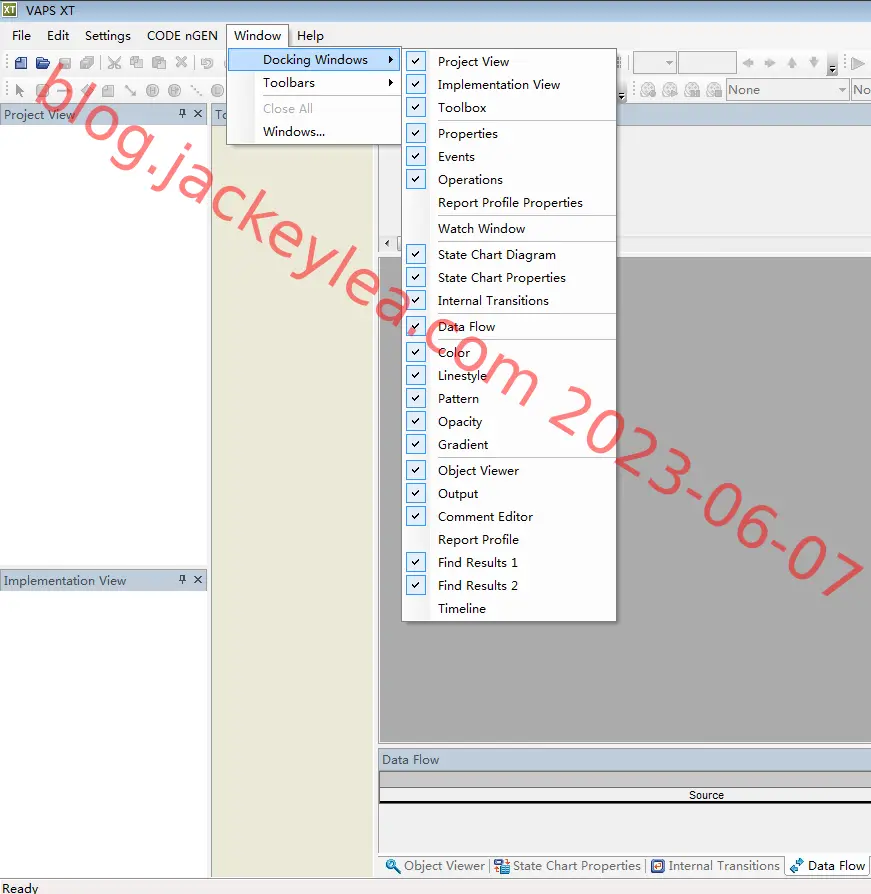

点击菜单显示对应窗口

测试

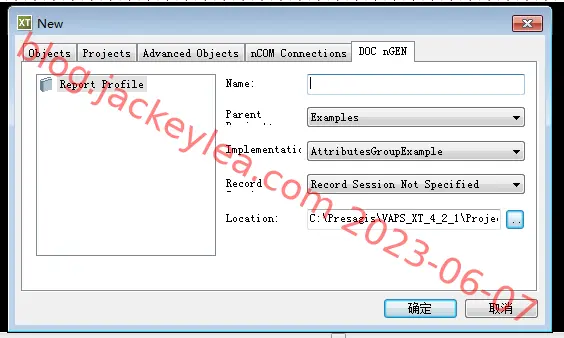

打开工程，在PFDExample处右键添加

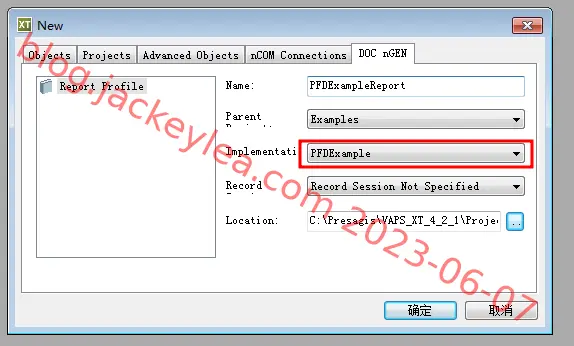

设置依赖的format，名称

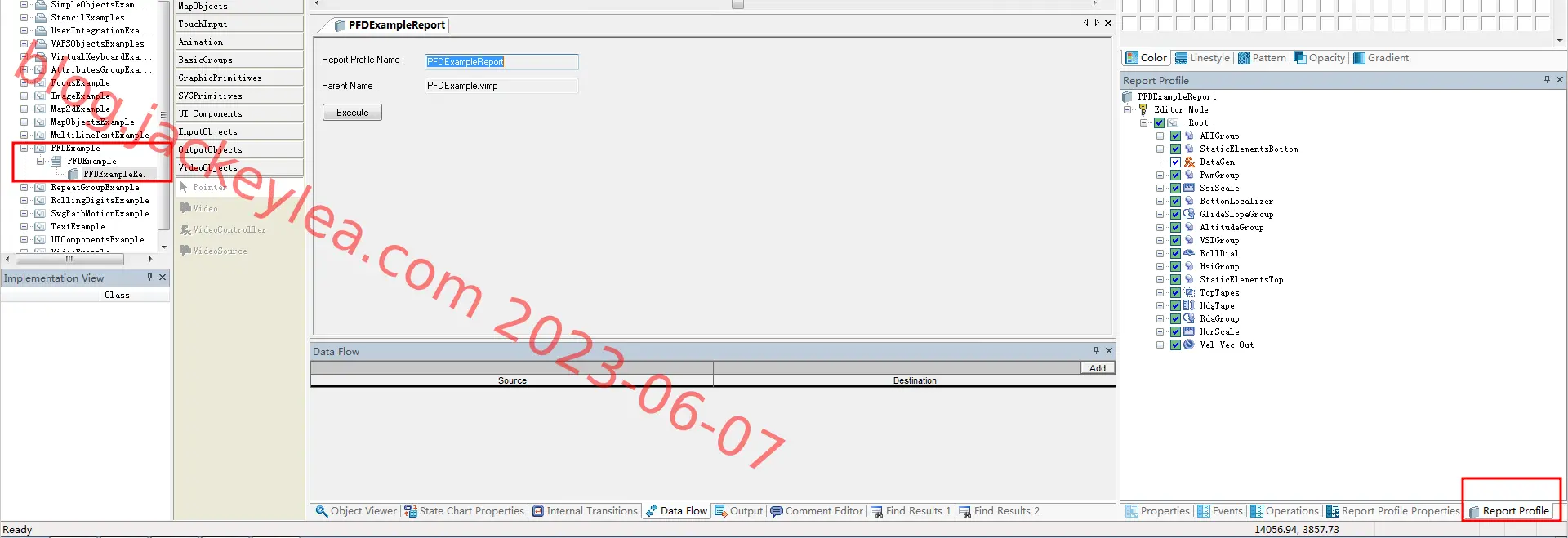

创建成功会自动在Format/GO中添加report profile对象，report profile有有效内容

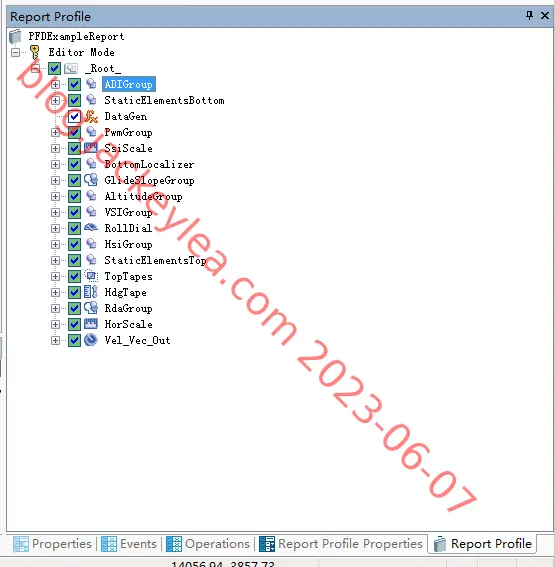

随便选择一个控件

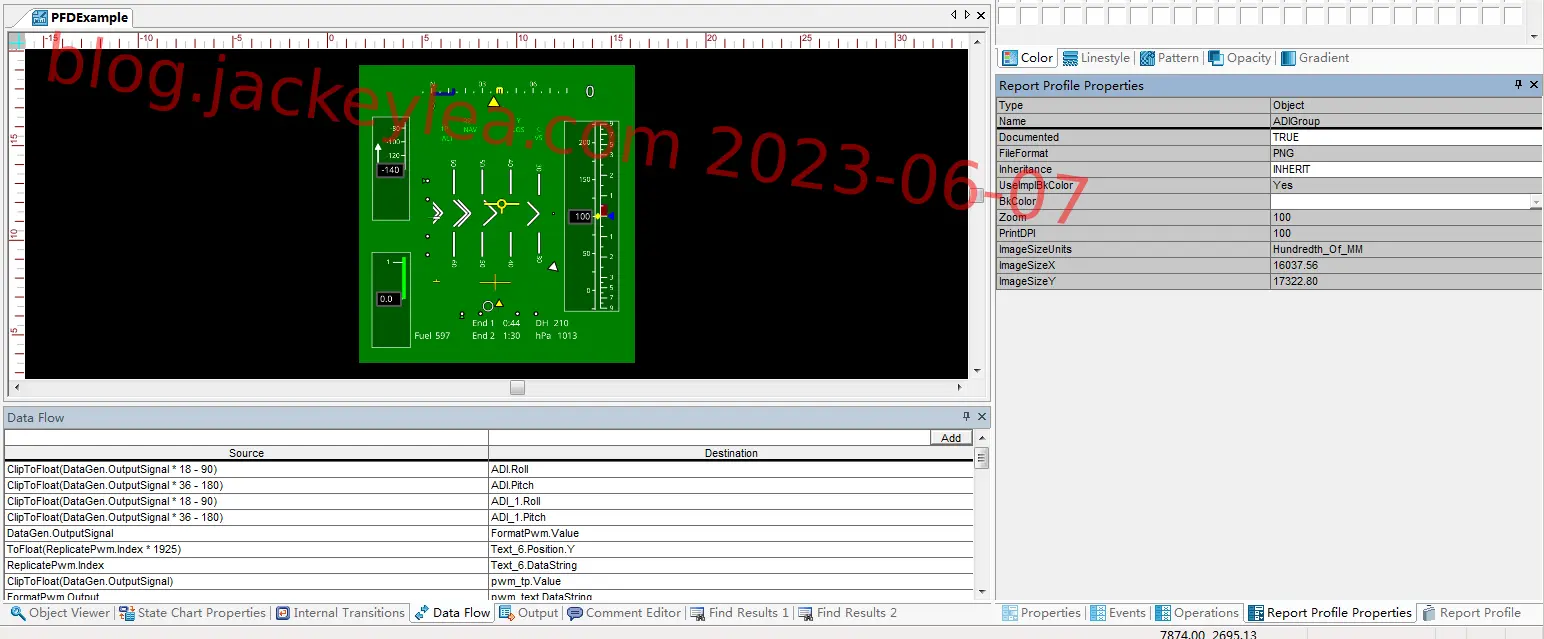

点击属性窗口

点击工具栏的执行按钮

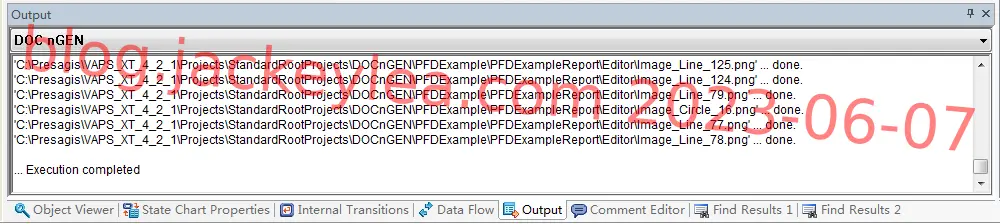

日志窗口结果

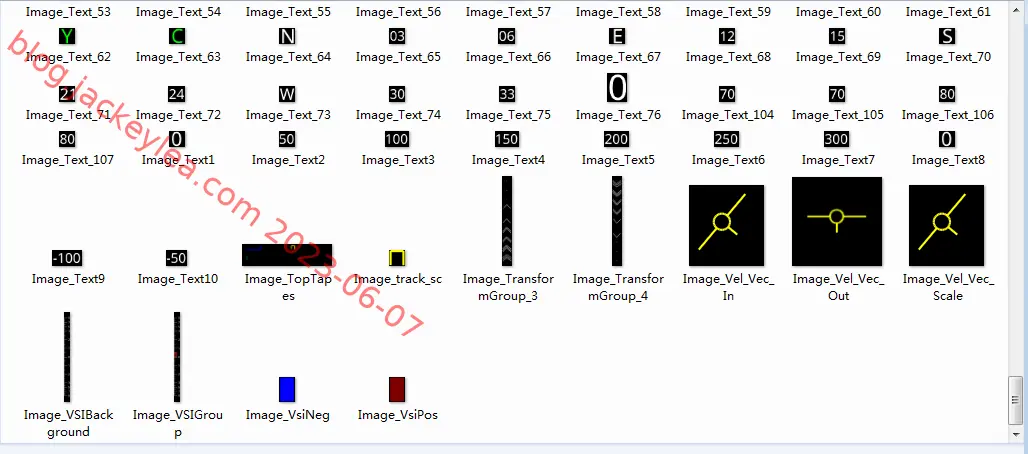

截图结果

以一个最基本的控件为例

生成图片的数量根据选择来定，全选的话会把所有控件都生成图片。

扩展

之前介绍的几种模式可以联合起来

VapsXT.exe -docngen -doors -version_control

这样进入文档+DOORS+版本管理模式
