Unity3D入门教程08.02：显示三角形

系列索引：Unity3D入门教程索引

上一篇：Unity3D入门教程：安装

双击桌面的图标

快捷方式

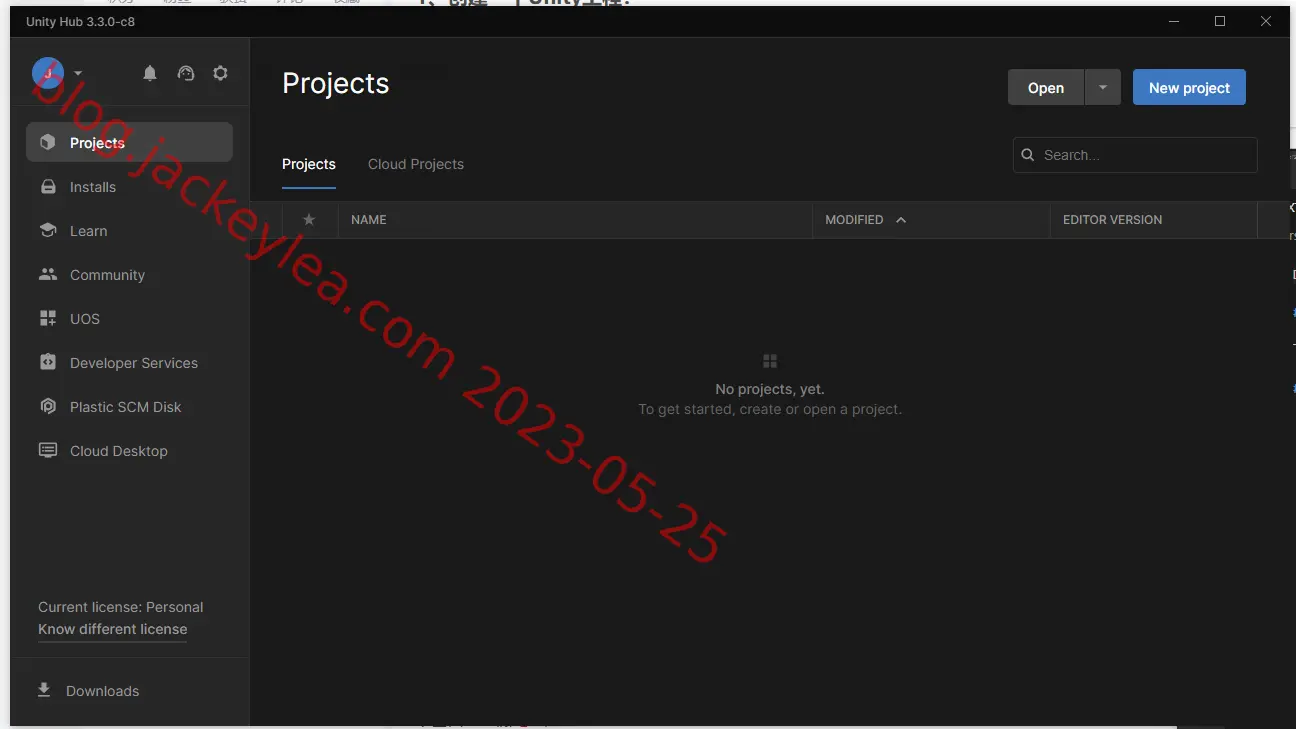

默认会打开Hub

Unity Hub 3.3.0

点击New Project按钮，创建新工程

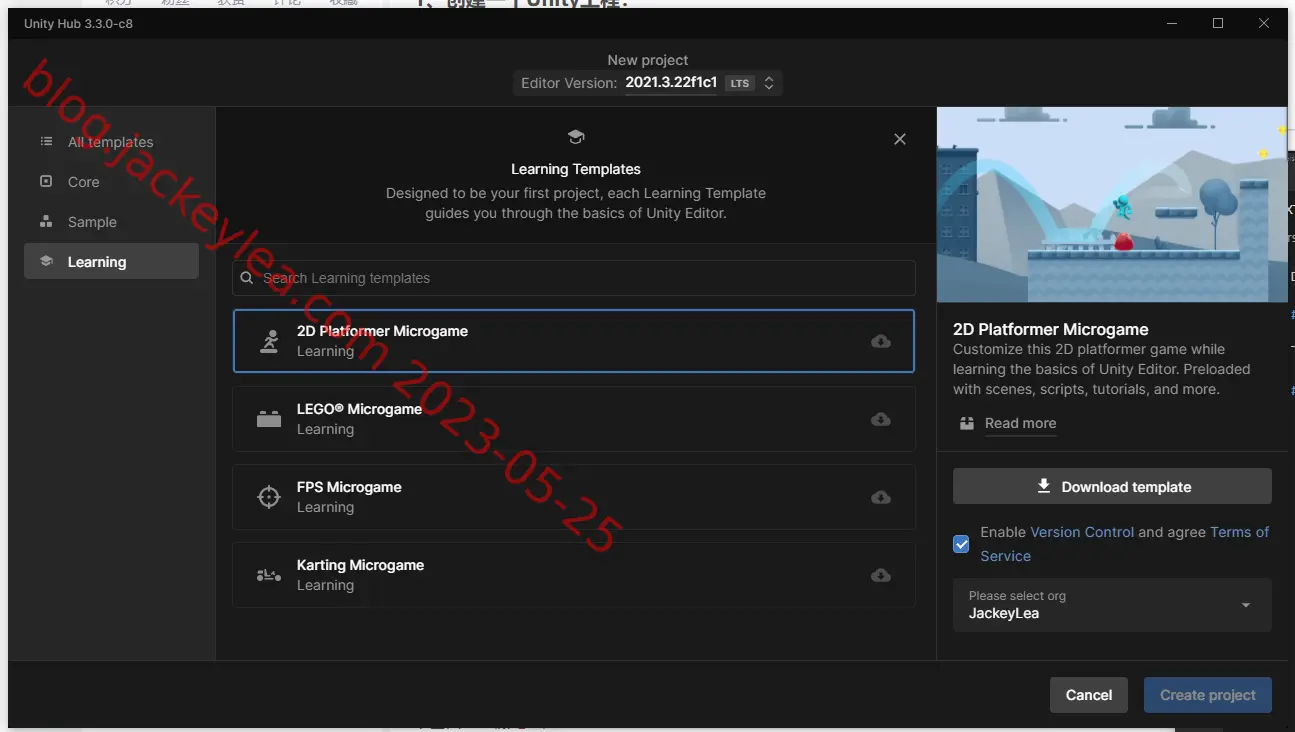

因为没有使用过，默认会打开Learning模板，

learning

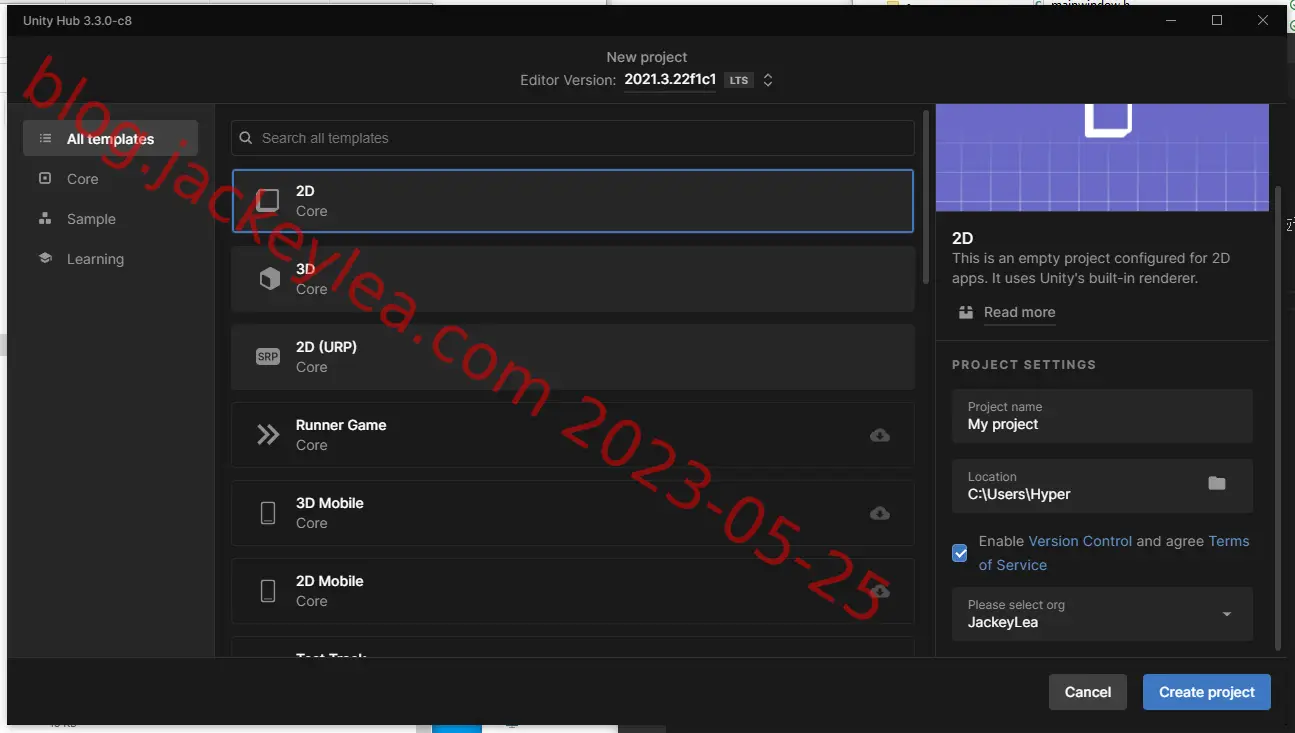

我们使用All templates/Core中的2D Core场景

2D core

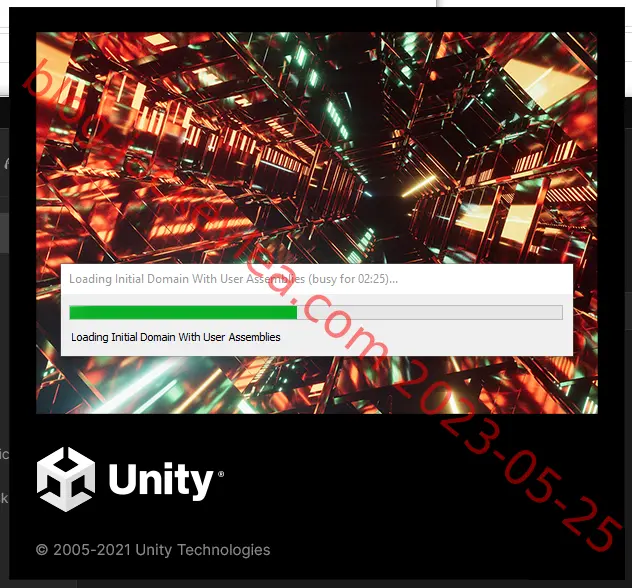

点击Create project会下载并安装PlasticSCM（不知道这个是干什么用的）

安装PlasticSCM

安装完要重启，否则会报组织错误。

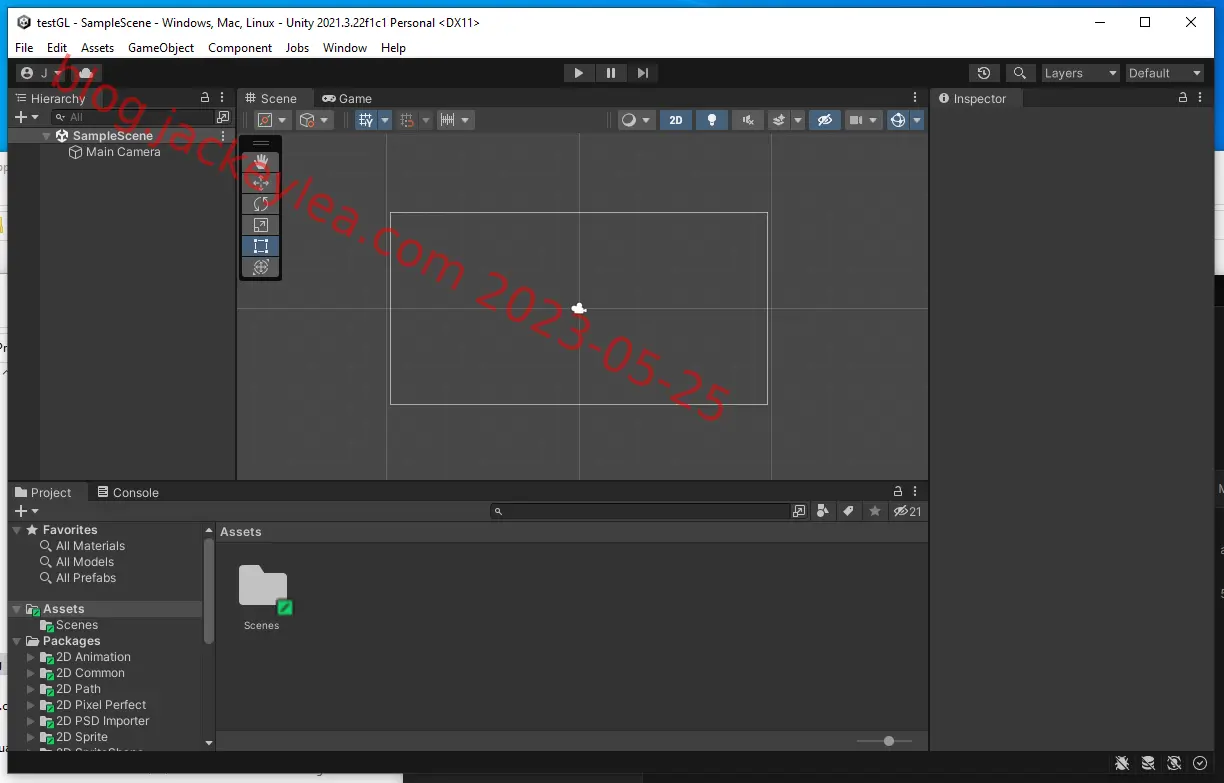

打开新工程

New Project

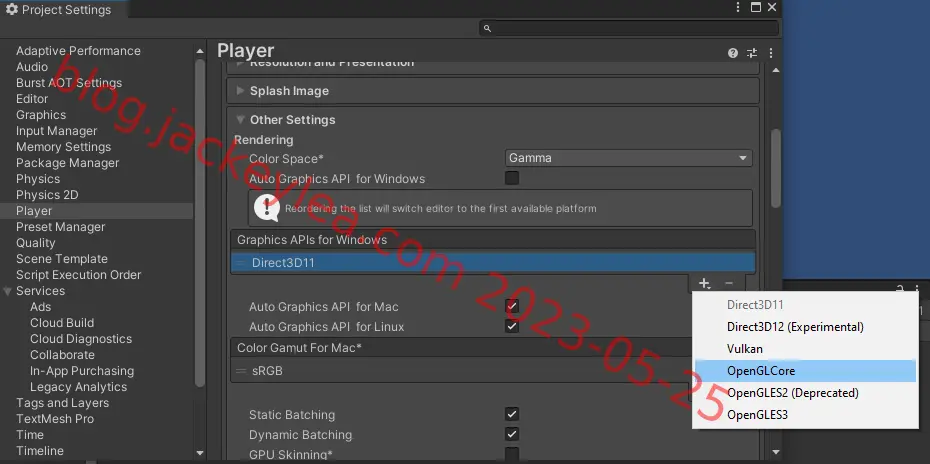

会发现标题栏名称最右侧显示DX11，我们要测试OpenGL显示，所以要修改。

打开程序目录，执行

1	`./Unity.exe -force-opengl`

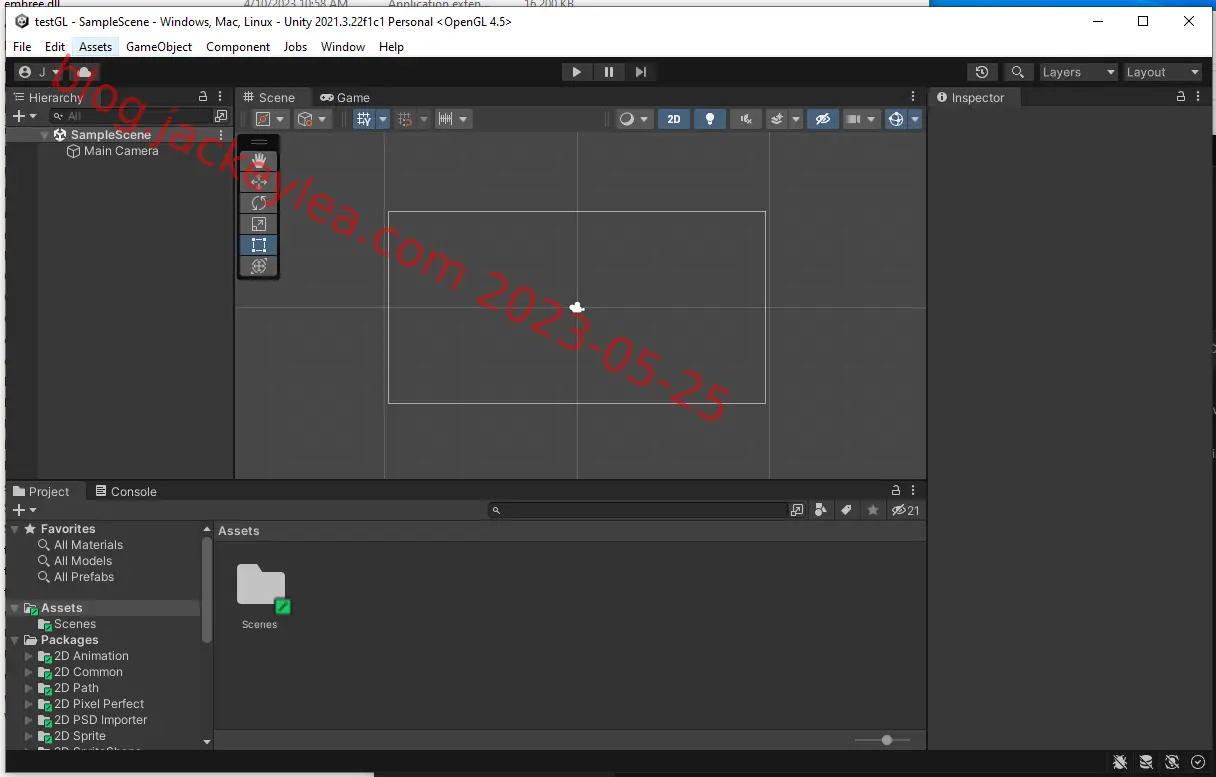

OpenGL 4.5模式

会发现变为OpenGL模式了。

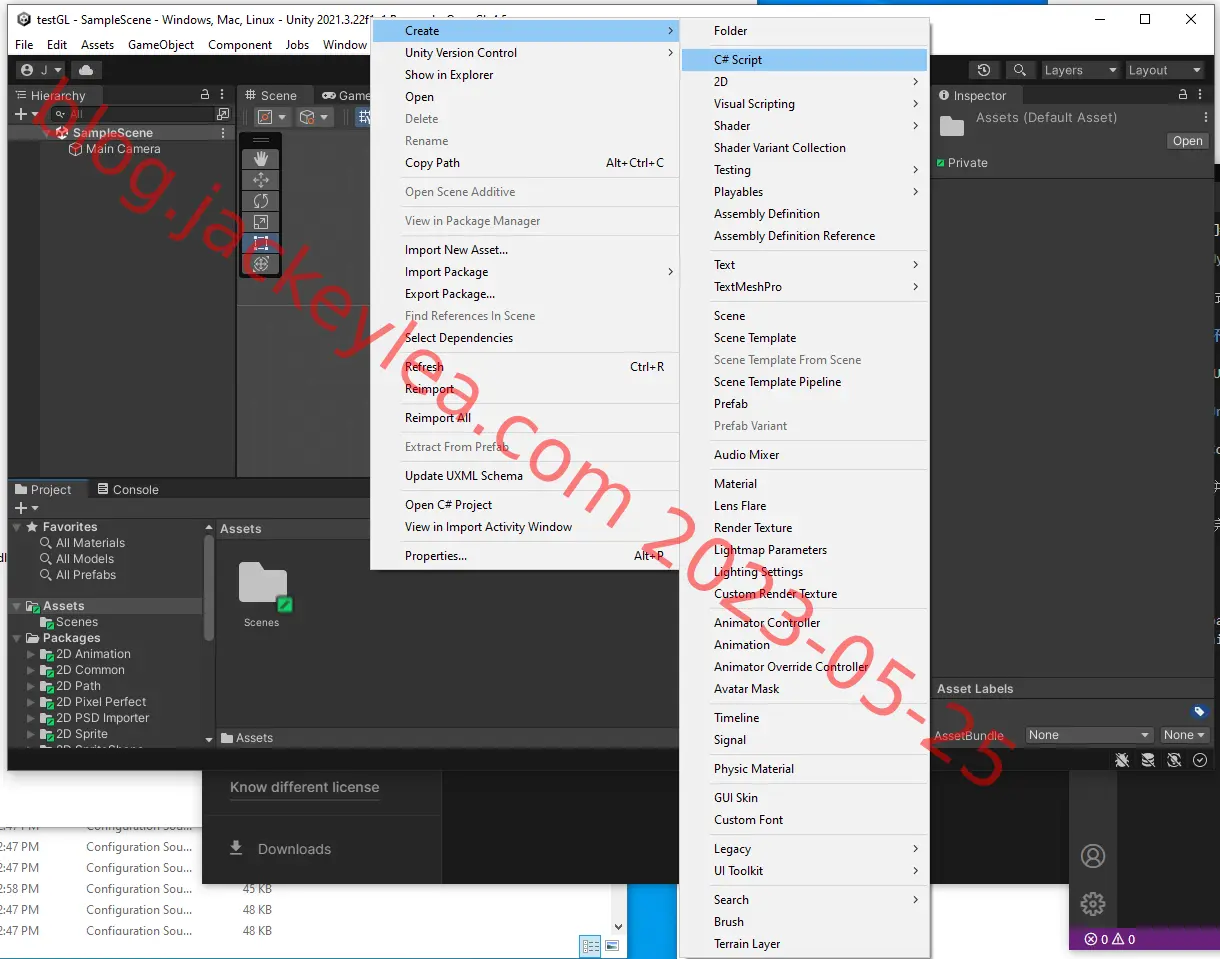

在下面的Assets窗口中点击鼠标右键，创建一个C#脚本。

添加C#脚本

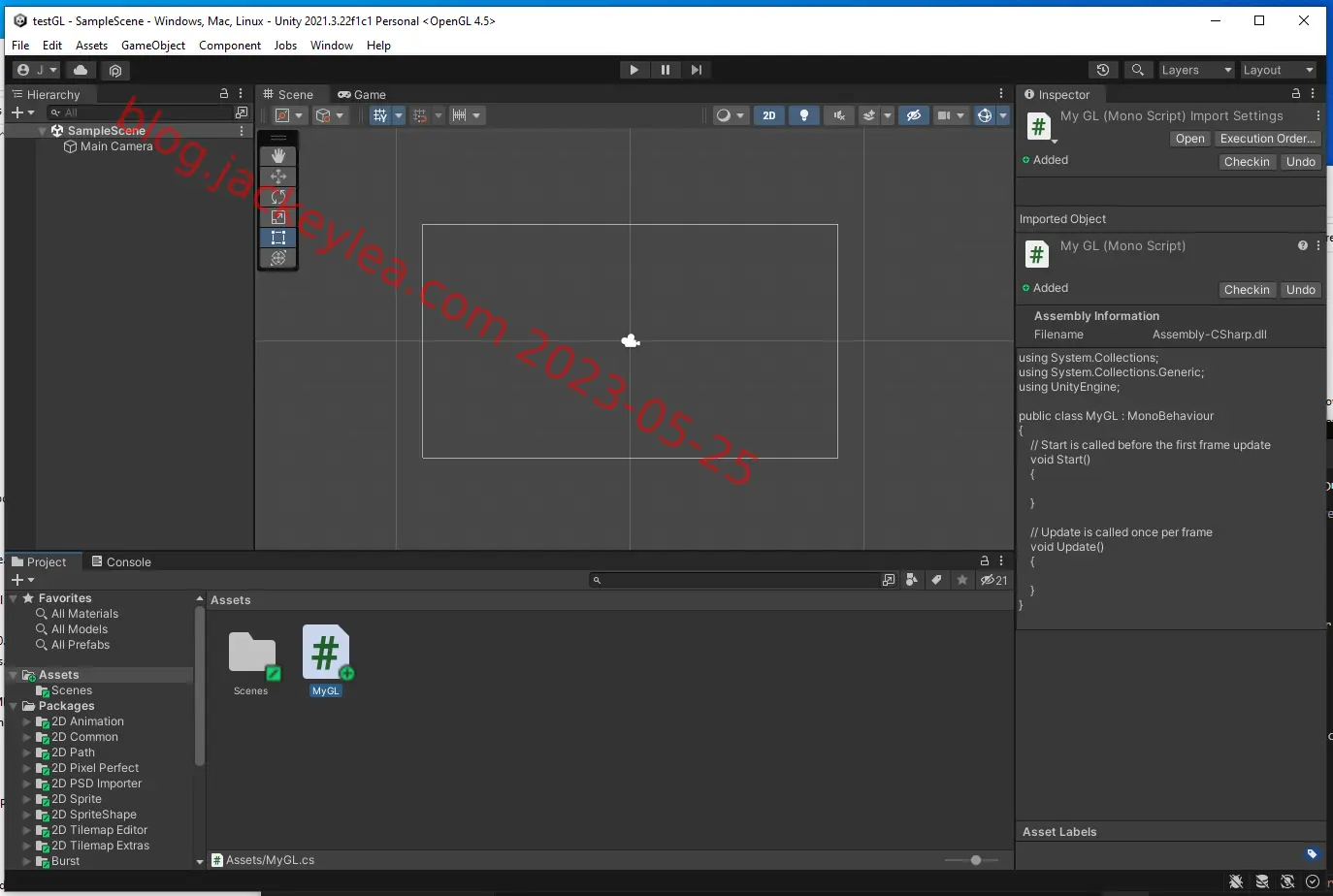

新创建的脚本会有一些默认函数

默认函数

双击文件打开脚本

添加一些代码

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MyGL : MonoBehaviour
{
    public Material mat;
    // Start is called before the first frame update
    void Awake()
    {

    }

    // Update is called once per frame
    void Update()
    {

    }

    void OnPostRender()
    {
        // 清屏操作（可以不要此操作，这样场景中的对象才可以显示）
        //GL.Clear(true, true, Color.black);
        // 将当前矩阵变换对象push缓存下来，防止自己的操作影响到其它渲染操作
        GL.PushMatrix();
        // 设置绘制模式为2D绘制，设置这个模式之后屏幕左下角变为(0,0)，屏幕右上角变为(1,1)，注释之后变为3D真实坐标
        GL.LoadOrtho();
        // 绘制过程
        for (var i = 0; i < mat.passCount; ++i)
        {
            // 设置shader，用过OpenGL ES2.0的同志应该知道，这个类似于combine glsl的过程，这里么有自己写，用的unity自带的sprite的shader
            // 由于shader可能存在多个pass通道，所以采用遍历的方式将每个通道都绘制一遍，当然有些shader只有一个通道，比如这个自带的sprite的shader
            // 也可以设置成SetPass(0)，就是使用默认的第一个通道进行渲染
            mat.SetPass(i);
            // 设置绘制模式为线条模式（这个模式每两个顶点为一组）
            GL.Begin(GL.LINES);
            // 设置顶点颜色（设置下一个顶点的颜色，如果后面没有更改，继续保留这个颜色属性直至被更改）
            GL.Color(Color.red);
            // 向GL中增加一个点的坐标
            GL.Vertex3(0, 0, 0);
            GL.Vertex3(0.5F, 0.5F, 0);
            GL.Color(Color.white);
            GL.Vertex3(0.5F, 0.5F, 0);
            GL.Color(Color.blue);
            GL.Vertex3(1F, 0F, 0);
            // 通知GL关闭当前绘制模式
            GL.End();
        }
        // 将矩阵对象还原，与之前的push操作相对应
        GL.PopMatrix();
    }
}
