今天进行一位数码管的开发。

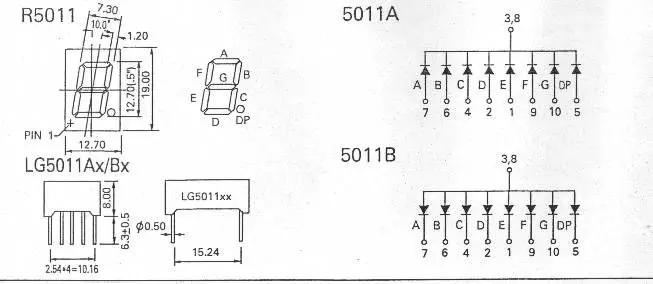

下面这张图片表示通用的一位数码管

电路中,电流由正极流向负极。箭头方向就是电流方向,那么A就是共阴极,B就是共阳极。

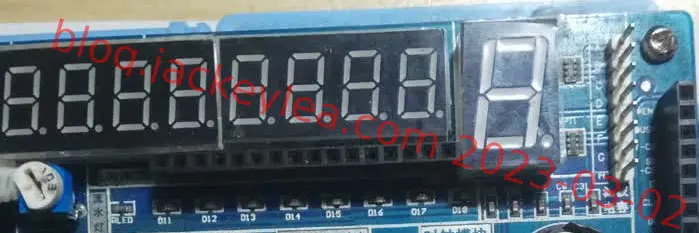

普中单片机中一位数码管的型号是CL5611BH,可以判断出此数码管是共阳极。

下图是数码管的引脚图

数码管有8个数值位:a,b,c,d,e,f,g,dp

分别对应着数字8和小数点。

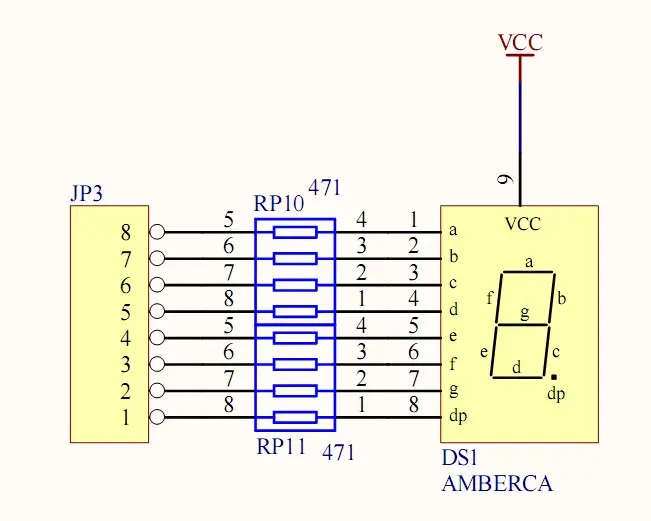

我们一般的连接方法是:p0.0接A,以此类推。

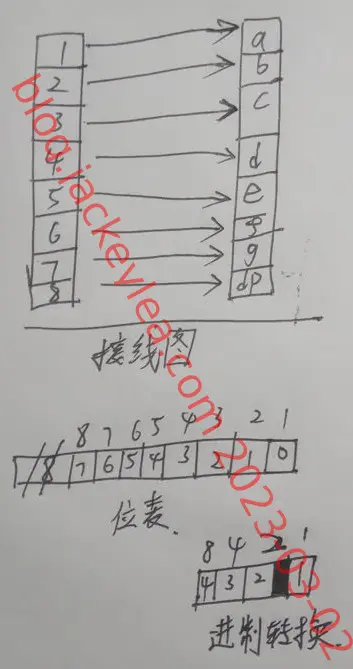

以小数点为例:

如果只需要显示小数点,那么a~g都为0。那么abcdefgh=00000001。那么P0.01234567=00000001

赋值的时候是P0.0的值在右侧。那么我们需要的值是P0.76543210=10000000=0x80

但是一般电流流向是正到负,而共阳极是负到正,那么数值需要取反即~0x80=~(10000000)=01111111=0x7f

测试一下:

1
2
3
4
5
6
7
8
#include <mcs51/8051.h>

main() {
while (1) {
// 将字模送到P0口显示
P0 = 0x7f;//显示小数点
}
}

效果如下:

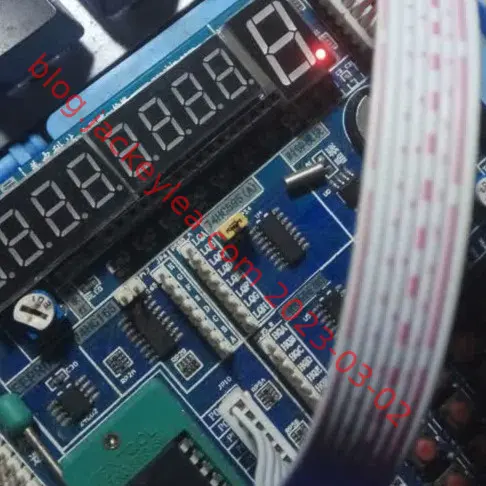

小数点

如果赋值是0x80h呢?即上面的值没有取反。

0x80h取反为~(10000000)=01111111=P0.7654321。 那么P0.01234567=11111110=abcdefgh

也就是说除了小数点全亮就是数字8。

1
2
3
4
5
6
7
8
#include <mcs51/8051.h>

main() {
while (1) {
// 将字模送到P0口显示
P0 = 0x80;//显示数字
}
}

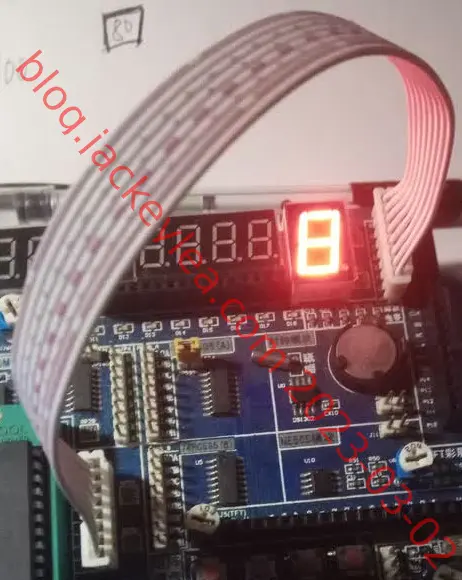

效果如下:

数码管的基础知识都介绍完了,接下来就是动态效果了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
/*******************************************************************************
* 标题: 试验数码管上如何显示数字(共阳极) *
* *
* 连接方法:P0 与JP3 用8PIN排线连接 *
********************************************************************************
* *
* 请学员认真消化本例程,用单片机脚直接控制数码管 *
********************************************************************************/

#include <mcs51/8051.h>

void delay(unsigned int i); //函数声名

// 此表为 LED 的字模 0 1 2 3 4 5 6 7 8 9 a b
// c d e f
unsigned char LED7Code[] = {~0x3F, ~0x06, ~0x5B, ~0x4F, ~0x66, ~0x6D, ~0x7D, ~0x07,
~0x7F, ~0x6F, ~0x77, ~0x7C, ~0x39, ~0x5E, ~0x79, ~0x71};

main() {
unsigned int LedNumVal=0; //定义变量

while (1) {
if(LedNumVal>10000){
LedNumVal=0;
}
// 将字模送到P0口显示
LedNumVal++;
P0 = LED7Code[ LedNumVal% 16]; // LED7 0x7f为小数点 共阴和共阳此处也是不一样;
delay(3000); //调用延时程序
}
}

/*****************************************************************
* *
* 延时程序 *
* *
*****************************************************************/
void delay(unsigned int i) {
char j;
for (i; i > 0; i--) //循环6000*200次
for (j = 200; j > 0; j--)
;
}

实际运行效果:数码管动态效果
