Linux下C51入门教程09：16×16点阵

系列文章索引：Linux下C51入门教程索引

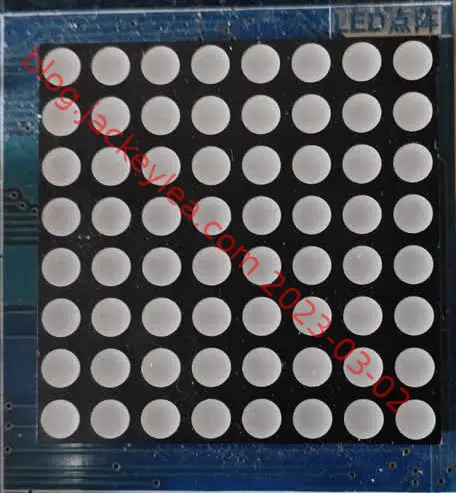

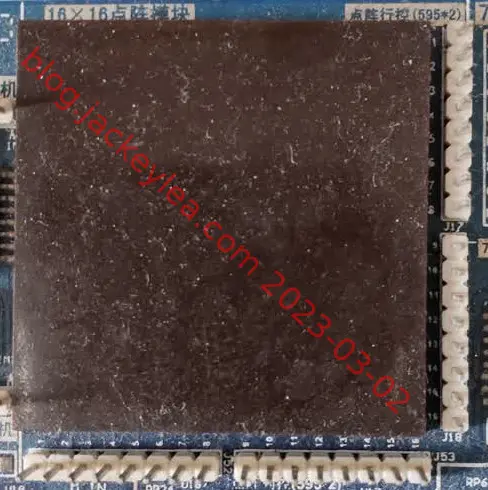

这个是点阵

类型是16×16和32 × 32。

点阵的显示方式是将对应的坐标{(x,y)|0<=x&<=15,0<=y<=15}点亮，按照一定的排列就会看起来显示字符。

第一步就是字符代码，根据字符生成代码，将代码写入元器件实现字符显示。但是，网上能找到的软件都是Windows下的，我不想使用wine，就只能自己写了。

我用Qt/C++写了一个点阵取字模软件，第一个版本就是生成简单的字符对应的代码。

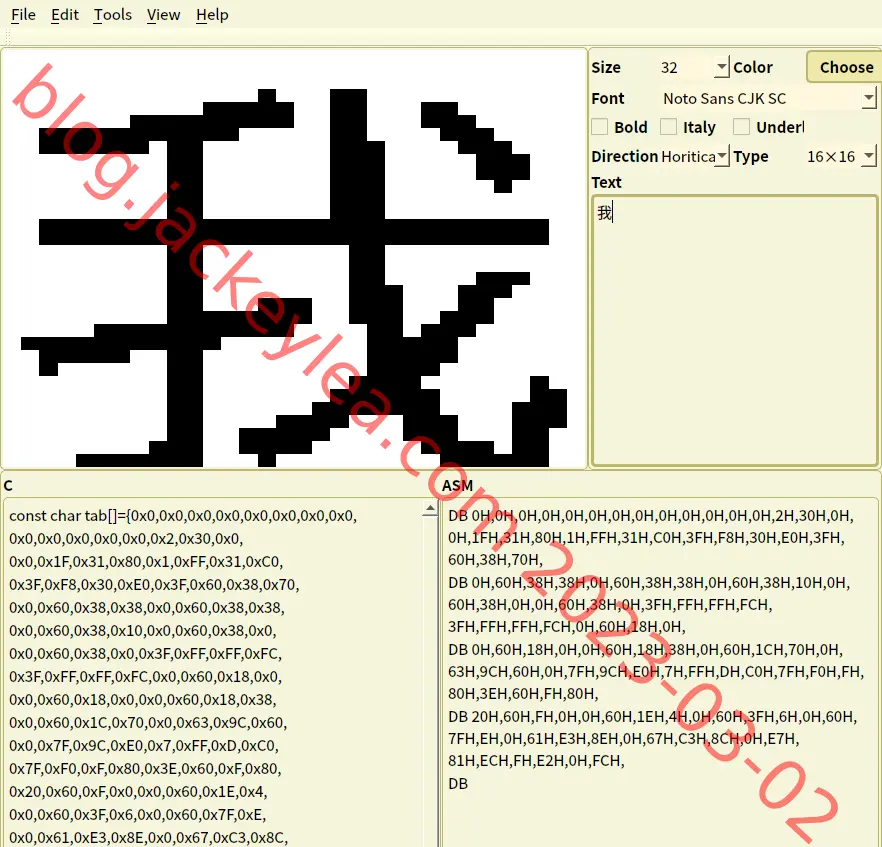

32*32效果

使用是没什么问题了，后续功能再添加。

原理和功能及实现方式见源码。

原理

以16×16点阵为例，点阵共有256个点，显示字符就是将部分点点亮。

本软件需要做的就是确定需要点亮那些点。

代码生成原理是每八个点取一个值，方向为横向。

比如第一行，16个点没有一个亮，就是0000000000000000
=(00000000)(00000000)=(0x00)(0x00)

生成代码结果就是

char code tab[]={0x00,0x00,...};

本软件设计理念就是：在QLabel上面写一个字，然后按照16*16的尺寸进行切割访问像素值，如果是背景色（白色）就是0，如果是字（黑色）就是1，然后每八位进行计算十六进制值并转换为QString，将每个十六进制值拼接为结果并显示。

源码

void MainWindow::drawText(QString text)
{
    int size=ui->comboBoxSize->currentText().toInt();
    QImage image(QSize(size,size),QImage::Format_Mono);
    QPainter painter(&image);
    QRgb     backColor = qRgb(255, 255, 255);
    image.fill(backColor); //将位图背景设置为白色

    QFont font;
    QString family = ui->comboBoxFont->currentFont().family();
    qDebug()<<"Current font family is: "<<family;
    font.setFamily(family); //设置字体，宋体
    font.setPixelSize(size);    //设置字号,以像素为单位
    font.setWeight(50);       //设置字型,不加粗
    font.setItalic(false);    //设置字型,不倾斜
    font.setUnderline(false); //设置字型,无下划线
    QPen pen;
    pen.setBrush(QBrush(font_color));
    painter.setFont(font);
    painter.setPen(pen);
    int flats = Qt::AlignCenter |Qt::AlignTop;
    painter.drawText(0,0,size,size,flats,text);

    //绘制表格
//    font.setPixelSize(1);
//    painter.setFont(font);
//    painter.setPen(Qt::green);
//    for(int i=0;i<size;i++){
//        painter.drawLine(i,0,i,size);
//    }
//    for(int i=0;i<size;i++){
//        painter.drawLine(0,i,size,i);
//    }

    ui->labelDisplay->setPixmap(QPixmap::fromImage(image).scaled(ui->labelDisplay->size()));

    //代码计算
    int count=0;
    QString cResult,asmResult="DB ";
    QImage img = image;
    for(int i=0;i<size;i++){
        QByteArray byte;
        for(int j=0;j<size;j++){
            QRgb k=image.pixel(j,i);
            if(k!=backColor){
                byte.append('1');
            }
            else byte.append('0');
            if((j+1)%8==0){
                count++;
                cResult += "0x"+toHex(byte)+',';
                asmResult += toHex(byte)+"H,";
                byte.clear();
                if(count%8==0) cResult+='\n';
                if(count%32==0) asmResult+="\nDB ";
            }
        }
    }
    ui->textResultC->setPlainText("const char tab[]={"+cResult+"};");
    ui->textResultASM->setPlainText(asmResult);
}

至此，第一个问题解决。接下来就是显示，动态显示，移动显示。
