Qt开发五子棋

五子棋（five in row,gobang,gomoku）在一个正方形棋盘上使用黑白两色棋子对局，以最先将5个同色棋子连成一条线者为胜（不论什么方向）

本文主要涉及界面相关，当然界面使用Qt开发

开发环境

戴尔G15 1511 i7-11800H 8核 16GB Manjaro stable

Qt 6.3.0 GCC 11.2.0

双人对战

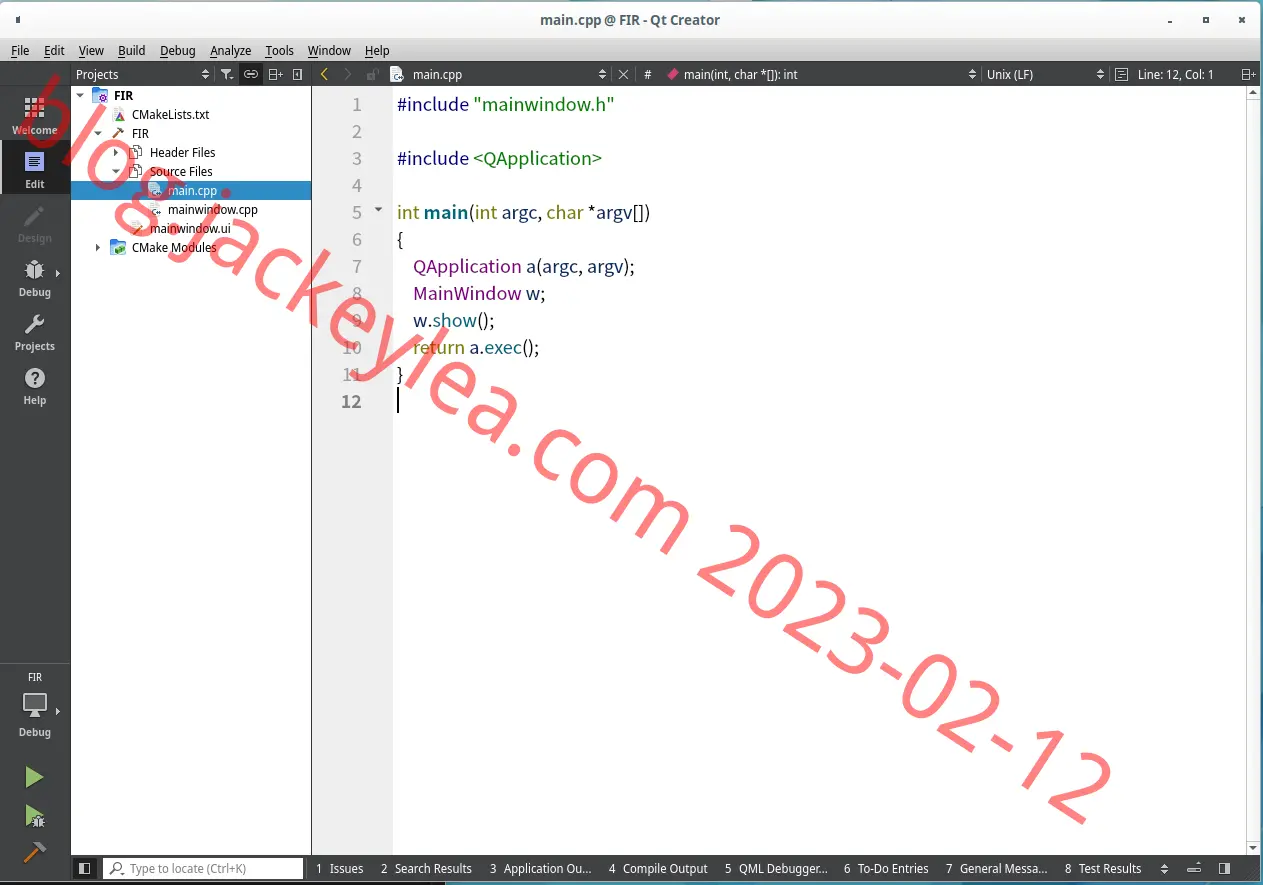

首先创建一个带ui的Qt工程（新版本Qt中，官方舍弃了qmake，使用cmake）

project

运行显示空白界面

window

棋盘

方格边长为30像素，上下左右留20像素空白

1
2
3
4
5
6
7
//全局常量
const int kbMargin = 20;//棋盘边缘空白
const int kbRadius = 10;//棋子半径
const int kbMarkRadius = 6;//落子标记边长
const int kbBlockLength = 30;//格子大小
const int kbBlockSize = 20;//格子数量
const int kbPosDelta = 15;//鼠标点击模糊距离上限

绘制棋盘

1
2
3
4
5
6
7
8
9
10
11
QPainter painter(this);
painter.setPen(Qt::green);
painter.setRenderHint(QPainter::Antialiasing);

//绘制网格
for(int i=0;i<kbBlockSize+1;i++){
    painter.drawLine(kbMargin + kbBlockLength * i, kbMargin ,
    kbMargin + kbBlockLength * i, kbMargin + kbBlockLength * kbBlockSize);
    painter.drawLine(kbMargin, kbMargin + kbBlockLength * i,
    kbMargin + kbBlockLength * kbBlockSize , kbMargin + kbBlockLength * i);
}

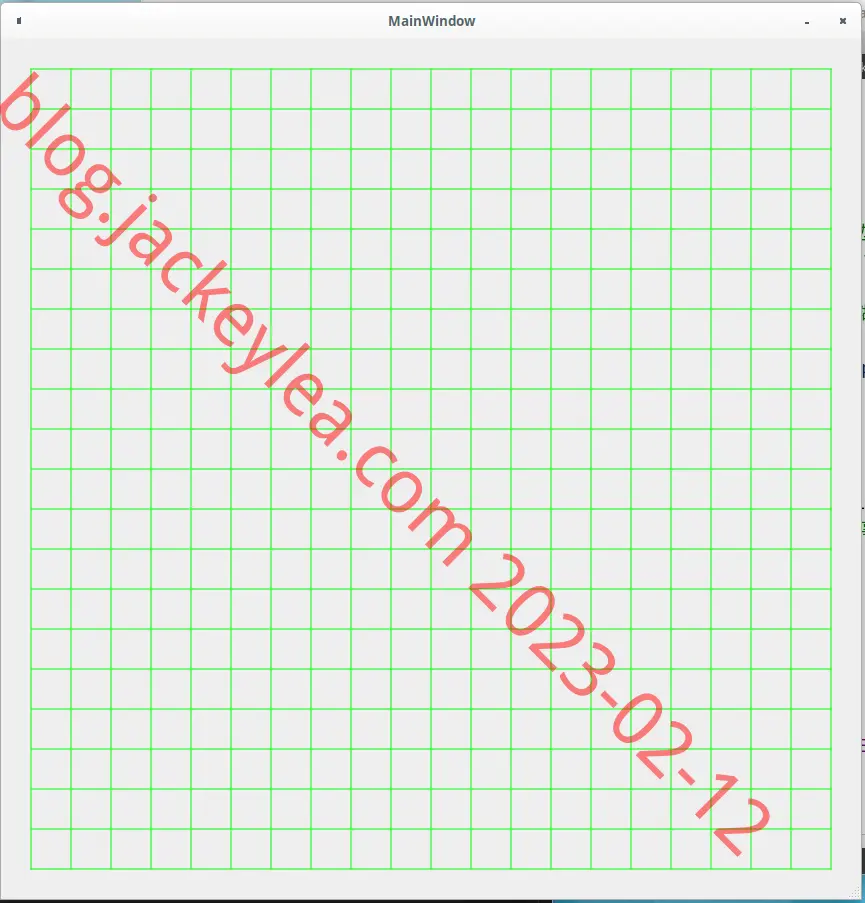

效果为

board

指示

当鼠标在棋盘上移动时，我们使用一个小点来指示，表示当前位置有效可以落点，当然，已经有棋子的点需要过滤掉。

那么如何过滤呢？首先棋盘最先联想到的就是二维数组了，数组的每个元素保存一个值，1表示当前位置已经落白子，0表示当前位置还没有落子，-1表示当前位置已经落黑子。

1
2
3
4
5
6
7
8
9
//落子标志
if(clickPosRow >= 0 && clickPosRow < kbBlockSize+1 &&
            clickPosCol >= 0 && clickPosCol < kbBlockSize+1 &&
            boardMap[clickPosRow][clickPosCol]==0){
    painter.setBrush(isWhitePlayer?Qt::white:Qt::black);
    painter.drawRect(kbMargin + kbBlockLength * clickPosCol - kbMarkRadius /2,
                     kbMargin + kbBlockLength * clickPosRow - kbMarkRadius/2,
                     kbMarkRadius, kbMarkRadius);
}

那么问题来了，如何确定当前鼠标所在的行列呢？我们采用近似值，先使用鼠标坐标获得一个棋盘中的坐标，然后计算棋盘坐标右侧的四个点与鼠标点的距离，与鼠标模糊距离常量比较选出一个合适点作为指示点。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58

void FIRWidget::mouseMoveEvent(QMouseEvent *event)
{
    //通过鼠标的hover确定落子标记
    int x = event->x();
    int y = event->y();

    clickPosCol = -1;
    clickPosRow = -1;

    //先把棋盘外的坐标过滤掉
    if(x>= kbMargin &&
            x <= width() - kbMargin &&
            y >= kbMargin &&
            y <= height() - kbMargin){
        //获取最近的左上角的点
        int col = x / kbBlockLength;
        int row = y /kbBlockLength;

        //计算得到棋盘中靠近点
        int leftTopPosX = kbMargin + kbBlockLength * col;
        int leftTopPosY = kbMargin + kbBlockLength * row;

        int len = 0;//计算结果取整

        //计算距离，根据半径选择
        //最靠近点
        len = sqrt(pow(x-leftTopPosX,2)+pow(y-leftTopPosY,2));
        if(len < kbPosDelta){
            clickPosRow = row;
            clickPosCol = col;
        }
        //最靠近点水平右侧的点
        len = sqrt(pow(x-leftTopPosX - kbBlockLength,2)+pow(y - leftTopPosY,2));
        if (len < kbPosDelta)
        {
            clickPosRow = row;
            clickPosCol = col + 1;
        }
        //最靠近点垂直下方的点
        len = sqrt(pow(x - leftTopPosX,2) + pow(y - leftTopPosY - kbBlockLength,2) );
        if (len < kbPosDelta)
        {
            clickPosRow = row + 1;
            clickPosCol = col;
        }
        //最靠近点右斜下方点
        len = sqrt(pow(x - leftTopPosX - kbBlockLength,2) + pow(y - leftTopPosY - kbBlockLength,2));
        if (len < kbPosDelta)
        {
            clickPosRow = row + 1;
            clickPosCol = col + 1;
        }
    }

    //存了坐标后要重绘
    update();
}

plot

如图所示，箭头为鼠标，左侧为空白。

最左侧表示棋盘左侧的空白，

col/row就是A所在点，leftTopPosX/leftTopPosY表示点B，计算1是B与箭头距离，计算2是C与箭头距离，计算3是D与箭头距离，计算4是E与箭头距离

以上算法成立的条件是空白距离比格子边长小，如果比他大算法不一样。

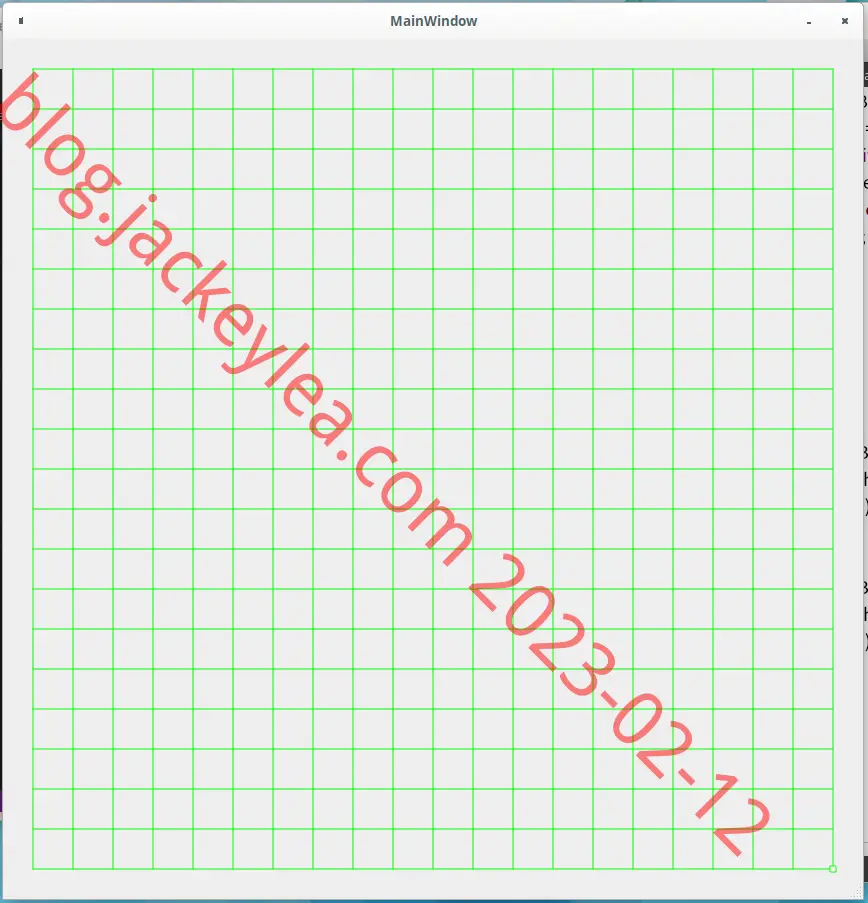

效果为

mark

自动绘制当前棋盘中所有棋子

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
//绘制棋子
for( int i=0;i< kbBlockSize+ 1;i++){
    for(int j=0;j<kbBlockSize + 1;j++){
        if(boardMap[i][j]==1){
            painter.setBrush(Qt::white);
            painter.drawEllipse(kbMargin + kbBlockLength * j - kbRadius ,
                                kbMargin + kbBlockLength * i - kbRadius,
                                kbRadius * 2, kbRadius *2);
        }else if(boardMap[i][j]==-1){
            painter.setBrush(Qt::black);
            painter.drawEllipse(kbMargin + kbBlockLength * j - kbRadius ,
                                kbMargin + kbBlockLength * i - kbRadius,
                                kbRadius * 2, kbRadius *2);
        }
    }
}

落子

鼠标点击后进行落子，我们以鼠标松开事件为准

1
2
3
4
void FIRWidget::mouseReleaseEvent(QMouseEvent *event)
{
    chessOneByPerson();
}

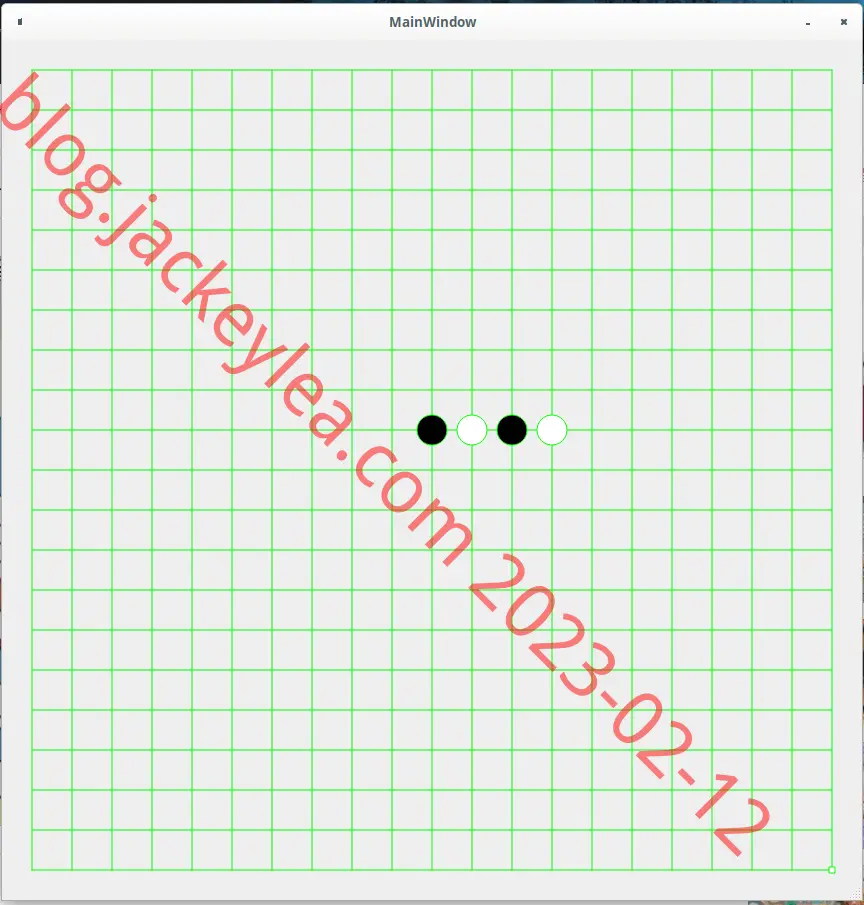

落子就简单了，根据游戏角色，设置数组值，每下一次子就切换游戏角色的状态

1
2
3
4
5
6
7
8
9
10
11
12
13
void FIRWidget::chessOneByPerson()
{
    //根据当前存储的坐标下棋，坐标要有效
    if(clickPosRow !=-1 && clickPosCol !=-1 && boardMap[clickPosRow][clickPosCol]==0){
        boardMap[clickPosRow][clickPosCol]=isWhitePlayer?1:-1;
        //判断是否结束
        if(isWin(clickPosRow,clickPosCol)){
            emit showMsg(isWhitePlayer?1:-1);
        }
        isWhitePlayer=!isWhitePlayer;
        update();
    }
}

chess

胜负

判断胜负就是五子连线，落子之后就判断当前子是否满足连线状态

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
bool FIRWidget::isWin(int row, int col)
{
    //需要判断横/竖/斜上/斜下
    //水平方向
    for(int i=0;i<5;i++){
        if(col -i > 0 &&
            col -i + 4 < kbBlockSize+1 &&
            boardMap[row][col -i]== boardMap[row][col - i +1] &&
            boardMap[row][col -i]== boardMap[row][col - i +2] &&
            boardMap[row][col -i]== boardMap[row][col - i +3] &&
            boardMap[row][col -i]== boardMap[row][col - i +4] )
            return true;
    }

    //竖直方向
    for(int i=0;i<5;i++){
        if(row -i > 0 &&
            row -i + 4 < kbBlockSize+1 &&
            boardMap[row-i][col]== boardMap[row - i + 1][col] &&
            boardMap[row-i][col]== boardMap[row - i + 2][col] &&
            boardMap[row-i][col]== boardMap[row - i + 3][col] &&
            boardMap[row-i][col]== boardMap[row - i + 4][col] )
            return true;
    }

    // 左斜方向
    for (int i = 0; i < 5; i++){
        if (row + i < kbBlockSize+1 &&
            (row + i - 4 > 0) &&
            (col - i > 0) &&
            col - i + 4 < kbBlockSize+1 &&
            boardMap[row + i][col - i] == boardMap[row + i - 1][col - i + 1] &&
            boardMap[row + i][col - i] == boardMap[row + i - 2][col - i + 2] &&
            boardMap[row + i][col - i] == boardMap[row + i - 3][col - i + 3] &&
            boardMap[row + i][col - i] == boardMap[row + i - 4][col - i + 4])
            return true;
    }

    // 右斜方向
    for (int i = 0; i < 5; i++){
        if (row - i > 0 &&
            row - i + 4 < kbBlockSize+1 &&
            col - i > 0 &&
            col - i + 4 < kbBlockSize+1 &&
            boardMap[row - i][col - i] == boardMap[row - i + 1][col - i + 1] &&
            boardMap[row - i][col - i] == boardMap[row - i + 2][col - i + 2] &&
            boardMap[row - i][col - i] == boardMap[row - i + 3][col - i + 3] &&
            boardMap[row - i][col - i] == boardMap[row - i + 4][col - i + 4])
            return true;
    }

    return false;
}

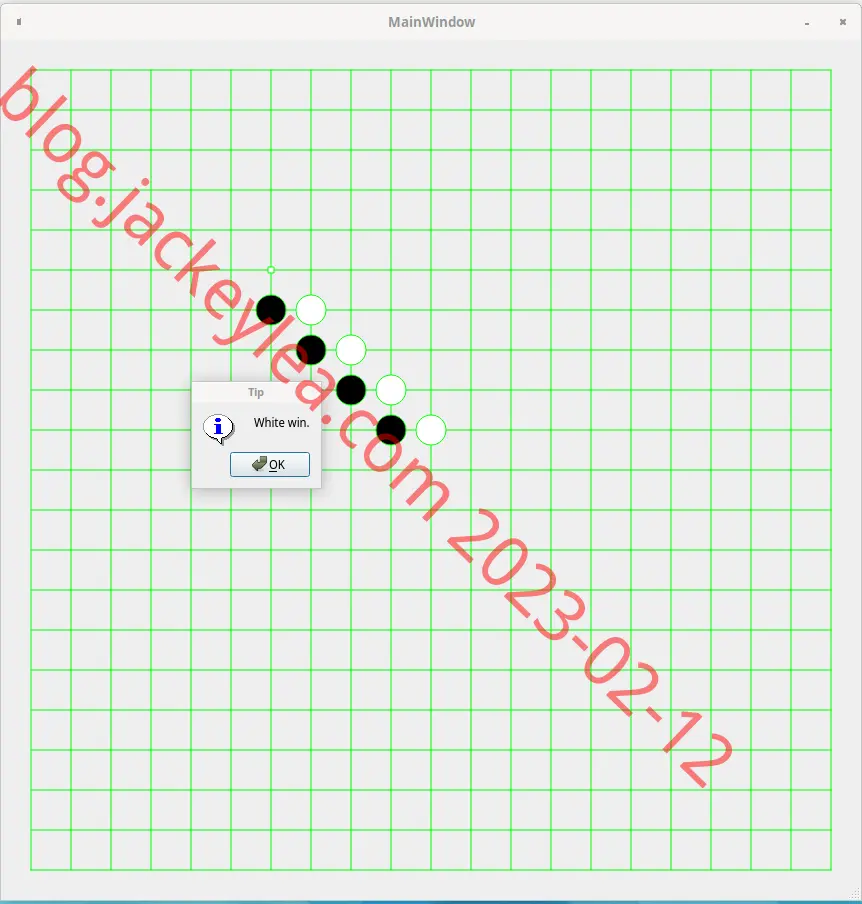

胜负平局判断完成之后提出提示信息并重置所有变量

win

当然还有一种情况就是平局，只需要在判断输赢之后判断棋盘是否填满就可以了。

人机对战

双人对战是基础，但是不是所有人都有人可以对战，接下来我们看看人机对战

在双人对战的基础上添加一些控件，设置玩家使用白子还是黑子，玩家先走还是后走，AI的难度等级等等。

ui

Qt
